Texas Instruments TAD5112低功耗立體聲音頻數模轉換器 (DAC) 具有2VRMS 差分輸出、110dB動態范圍立體聲通道或1VRMS 單端輸出、107dB動態范圍四通道。TAD5112支持差分和單端輸入和輸出。DAC輸出可配置為線路輸出或耳機負載。該DAC可可為16Ω耳機負載提供高達62.5mW的驅動功率。TAD5112集成了可編程通道增益、數字音量控制、低抖動鎖相環(PLL)、可編程高通濾波器(HPF)、可編程EQ和雙四路濾波器、低延遲和超低延遲濾波器模式。它允許DAC和PDM麥克風信號鏈的采樣率高達768kHz。TAD5112支持模擬輸入至輸出旁路選項，并通過PDM接口記錄多達四通道數字麥克風。來自模擬輸入和數字輸入的數據也可以在器件內混合。Texas Instruments TAD5112支持 ^I2S^ 、時分多路復用(TDM)或左對齊(LJ)音頻格式，可通過^I2C^或SPI進行控制。得益于這些集成的高性能特性和單電源運行，TAD5112非常適合用于空間受限的音頻應用。

數據手冊：*附件：Texas Instruments TAD5112低功耗立體聲音頻數模轉換器數據手冊.pdf

特性

• 模擬輸入至輸出旁路路徑
• 4通道PDM數字麥克風錄制路徑
• 輸入和輸出混合/多路復用器選項
• 語音活動檢測
• 超聲波活動檢測
• 超聲波信號或音頻發生器
• 電池和熱折返保護
• 信號失真限制器
• 低延遲以及超低延遲濾波器選項
• 可編程HPF和雙四路濾波器
• ^I2C^和SPI控制接口
• 音頻串行接口
  • TDM、^I2S^或左對齊(LJ)格式
  • 字長度為16、20、24或32位
  • 總線控制器和目標模式
  • TDM模式下的菊花鏈
• 可編程PLL，實現靈活計時
• 自動時鐘和采樣率檢測
• 10.5mW低功耗模式，用于雙通道播放（1.8V電源）
• 單電源運行AVDD：1.8 V或3.3 V
• I/O電源運行：1.2 V、1.8 V或3.3 V
• 溫度等級1：-40°C≤TA≤+125°C~~
• 立體聲差分或四通道單端低功耗音頻DAC
  • 性能
    • DAC至差分線路輸出動態范圍：110dB
    • DAC至差分耳機輸出動態范圍：109dB
    • THD+N：-101dB
  • 線路輸出/耳機輸出電壓
    • 差分2VRMS 滿量程
    • 偽差分、1VRMS 滿量程
    • 單端1VRMS 滿量程
  • DAC采樣率（ fs ）= 4kHz至768kHz

應用

• 條形音箱
• 便攜式音頻和視頻
• 智能揚聲器
• 影音接收器
• 專業音頻混頻器/控制表面

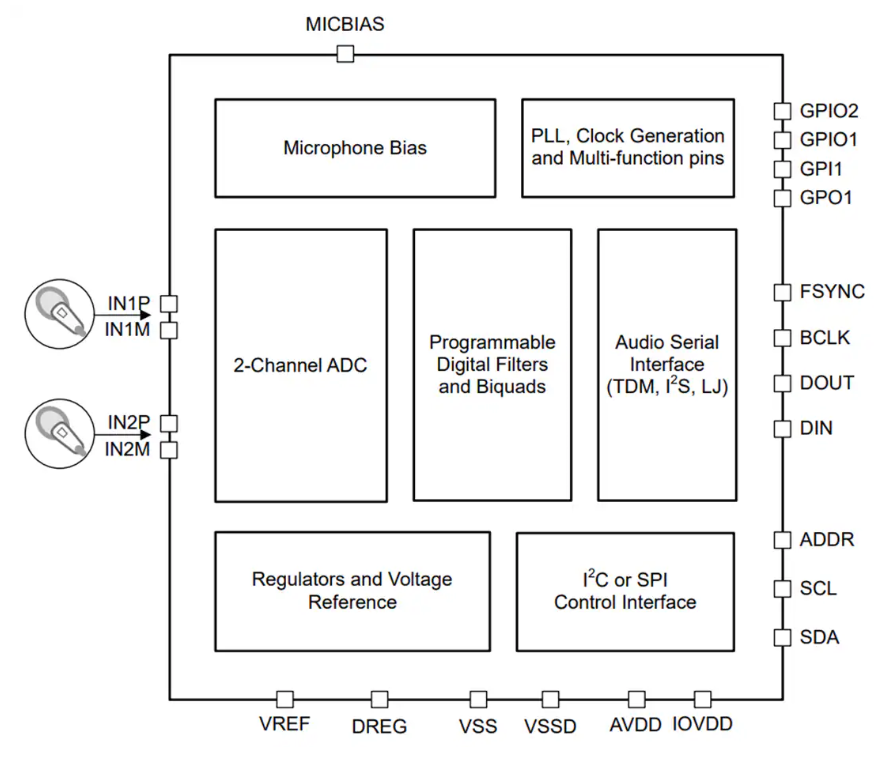

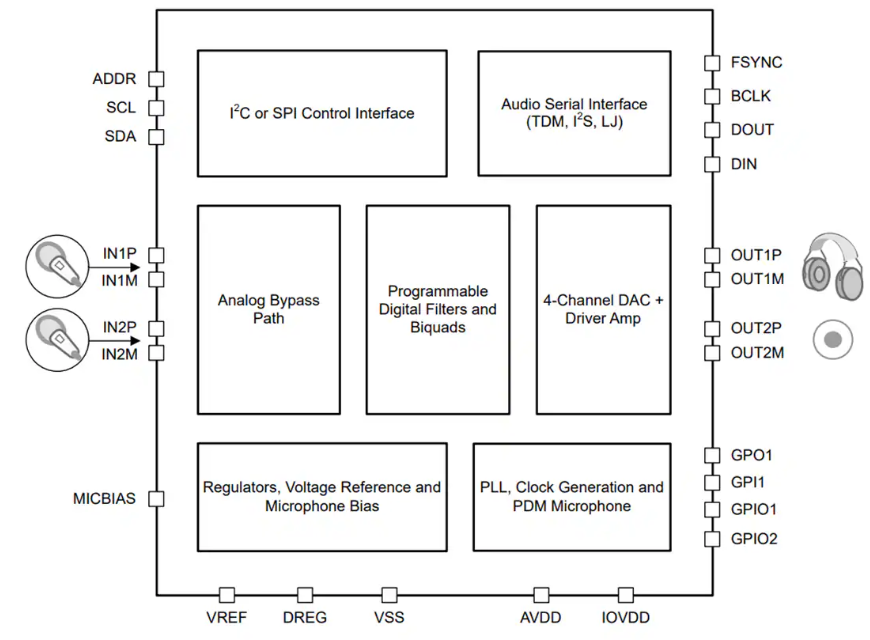

簡化框圖
