Texas Instruments AMC0x36精密增量總和 (ΔΣ) 調制器采用電氣隔離，具有 ±1V的高阻抗輸入和外部時鐘。高阻抗輸入專門優化用于連接高阻抗電阻分壓器或其他具有高輸出阻抗的電壓信號源。

數據手冊：*附件：Texas Instruments AMC0x36精密增量總和調制器數據手冊.pdf

隔離屏障有效分離處于不同共模電壓環境下的系統。該器件具有出色的抗磁干擾能力，經認證可提供高達3kVRMS 的基本隔離（D型封裝，60s）和高達5kVRMS 的增強隔離（DWV型封裝）。

Texas Instruments AMC0x36的輸出比特流與外部時鐘同步。與sinc3、OSR 256的濾波器相結合，該設備在39kSPS的采樣率下，可實現14.8的有效比特分辨率或89dB的動態范圍。AMC0x36器件采用8引腳、寬體和窄體SOIC封裝，可在-40°C至+125°C的溫度范圍內完整工作。

特性

• 線性輸入電壓范圍：±1V
• 高輸入阻抗：1GΩ（典型值）
• 電源電壓范圍
  • 高側(AVDD)：3.0V至5.5V
  • 低側(DVDD)：2.7V至5.5V
• 低直流誤差
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：8.5μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±35ppm/°C（最大值）
• 高CMTI：150V/ns（最小值）
• 高側電源缺失檢測
• 低EMI（符合CISPR-11和CISPR-25標準）
• 隔離等級
  • AMC0236：基本隔離
  • AMC0336：加強隔離
• 安全相關認證
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL1577
• 可在-40°C至+125°C的擴展工業溫度范圍內完整工作

應用

• 電機驅動器
• 光伏逆變器
• 服務器電源裝置 (PSU)
• 儲能系統

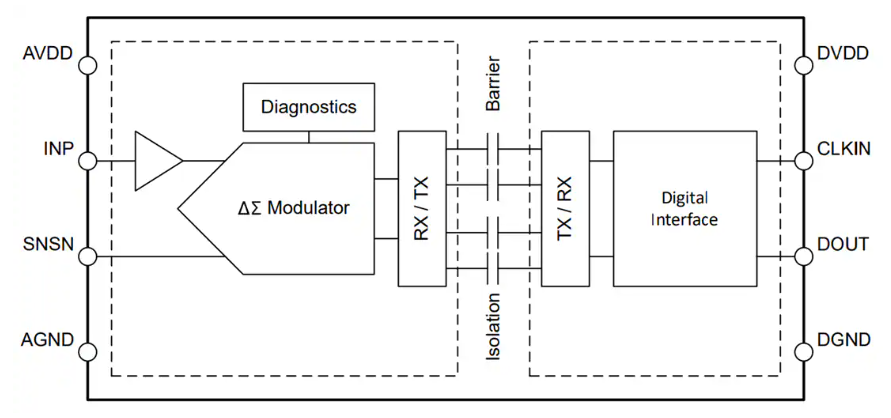

功能框圖
