Texas Instruments TPS4800-Q1高側驅動器是一款100V、低IQ 器件，適用于12V、24V和48V系統設計。該驅動器具有反向極性保護功能，設計用于承受和保護負載免受低至-65V負電源電壓的影響。TPS4800-Q1驅動器包括一個強大的（2A）柵極驅動器，可在大電流系統設計中使用并行MOSFET進行電源開關。該驅動器使用ISCP和TMR引腳提供可配置短路保護，用于調整閾值和響應時間。TPS4800-Q1驅動器符合汽車應用類AEC-Q100認證。

數據手冊：*附件：Texas Instruments TPS4800-Q1高側驅動器數據手冊.pdf

TPS4800-Q1驅動器具有集成11V電荷泵、高側或低側電流檢測配置（CS_SEL）以及用于柵極驅動欠壓閉鎖（UVLO）的故障指示（FLT_GD）。該驅動器還可使用SCP_TEST輸入上的外部控制來診斷內部短路比較器。TPS4800-Q1驅動器用于汽車48V BMS、直流-直流轉換器和電動工具。

特性

• 符合汽車應用類AEC-Q100汽車標準
  • 器件溫度1級：-40°C至125°C的環境工作溫度范圍
• 反向輸入保護低至-65V
• 集成11V電荷泵
• 低靜態電流，43μA工作電流
• 1.5 μA低關斷電流（EN/UVLO = 低）
• 強大的柵極驅動器（2A拉電流和灌電流）
• 輸入電壓范圍：3.5V至95V（100V最大絕對值）
• 可調短路保護（ISCP），使用外部Rsense或MOSFETVDS 檢測，具有可調延遲（TMR）
• 高側或低側電流檢測配置（CS_SEL）
• 可調輸入欠壓閉鎖（UVLO）和過壓保護（OV）
• 短路故障、輸入欠壓和短路比較器診斷（SCP_TEST）時故障指示（FLT）
• 柵極驅動UVLO故障指示（FLT_GD）

應用

• 48 V汽車電池管理系統 (BMS)
• DC-DC轉換器
• 電動工具

功能框圖

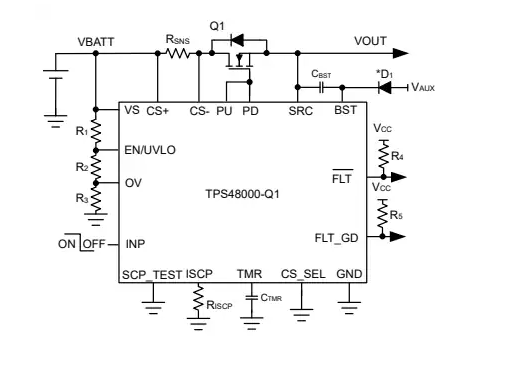

帶外部電源至BST的應用電路
