TPS54528 是一種自適應導通時間 D-CAP2 模式 同步降壓轉換器。該TPS54528使系統設計人員能夠完成各種 終端設備電源總線穩壓器，具有成本效益高、元件數量少、待機電流低 溶液。TPS54528 的主控制回路使用 D-CAP2 模式控制，無需外部補償元件即可提供快速瞬態響應。這 自適應導通時間控制支持在較高負載條件下在 PWM 模式之間無縫轉換 以及輕負載時的 Eco 模式?作。省油模式?使 TPS54528 能夠保持高效率 在較輕的負載條件下。該TPS54528還具有支持該設備的專有電路 采用低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP 和超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V VIN 輸入范圍內工作。這 輸出電壓可在 0.76 V 至 6 V 之間編程。該設備還具有可調節的 軟啟動時間。TPS54528采用 8 端子 DDA 封裝，專為作而設計 從 –40°C 到 85°C。
*附件：tps54528.pdf

特性

• D-CAP2 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 6 V
• 針對低占空比應用
  優化的
  高效集成 FET – 65 mΩ（高壓側）和 36 mΩ（低壓側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 650kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制
• 自動跳過 Eco 模式，可在輕
  負載下實現高效率

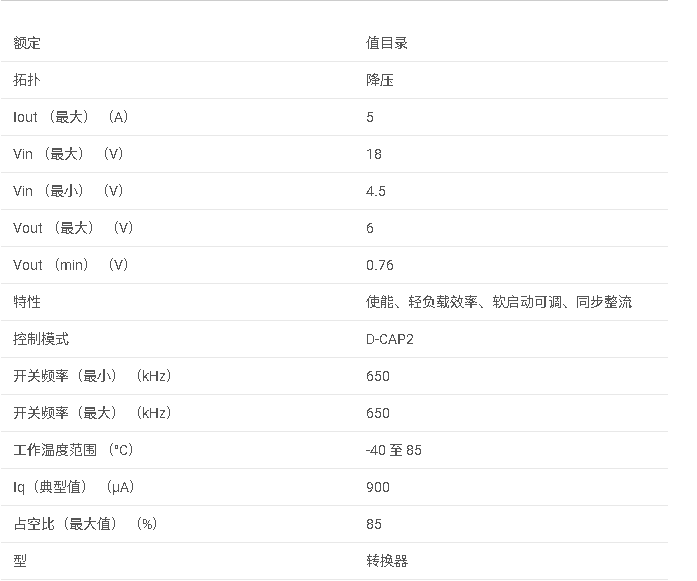

  參數


1. 產品概述

TPS54528 是一款由 Texas Instruments 生產的 5A 同步降壓轉換器，采用 D-CAP2? 模式控制，具有快速瞬態響應和低輸出紋波特性。該轉換器適用于 4.5V 至 18V 的寬輸入電壓范圍，輸出電壓可配置為 0.76V 至 6V。TPS54528 集成高效 FET，具有 Eco-mode? 功能，可在輕載條件下提高效率。

2. 主要特性

• ?D-CAP2? 模式控制?：提供快速瞬態響應，無需外部補償組件。
• ?寬輸入電壓范圍?：4.5V 至 18V。
• ?寬輸出電壓范圍?：0.76V 至 6V。
• ?高效率?：集成的高效 FET，輕載條件下具有 Eco-mode? 功能。
• ?低待機電流?：小于 10μA。
• ?可調軟啟動?：包括預偏置軟啟動功能。
• ?固定開關頻率?：650kHz。
• ?過流保護?：逐周期過流限制。
• ? Eco-mode? ?：輕載條件下自動跳過周期，提高效率。

3. 功能描述

• ?軟啟動和預偏置軟啟動?：軟啟動時間可調，預偏置軟啟動功能可防止啟動時從輸出拉取電流。
• ?電流保護?：采用逐周期谷值檢測控制電路，實現過流保護。
• ? 欠壓鎖定保護（UVLO） ?：監測 VREG5 引腳電壓，低于閾值時關斷設備。
• ?熱關斷?：監測設備溫度，超過閾值（通常為 165°C）時自動關斷。
• ?Eco-mode? 控制?：在輕載條件下自動跳過開關周期，以提高效率。

4. 典型應用

文檔提供了詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻和軟啟動電容的選擇指南。設計步驟涵蓋了輸出電壓電阻選擇、輸出濾波器選擇、輸入電容選擇、自舉電容選擇和 VREG5 電容選擇等。

5. 布局與熱設計

• ?布局指南?：建議將 TPS54528 放置在 PCB 上易于散熱的位置，輸入/輸出電容應盡可能靠近設備，SW 節點應盡可能短且寬，以減少寄生電容和電感。
• ?熱設計?：8 引腳 DDA 封裝包含一個暴露的熱墊，設計用于直接連接到外部散熱器或 PCB 上的散熱結構，以優化熱傳遞。

6. 文檔與支持

文檔包含了詳細的技術規格、應用指南、布局與熱設計指南以及相關的技術支持鏈接和社區資源。用戶可以通過 TI 提供的資源獲取更多幫助和支持。

7. 封裝與訂購信息

TPS54528 提供多種封裝選項，包括 DDA（8 引腳）封裝，并詳細列出了不同封裝類型的訂購信息、材料類型、RoHS 狀態、引腳數量和載體類型等。
