LM3242 是一款直流/直流轉換器，經過優化，可從 單節鋰離子電池;但是，它可能用于許多其他應用程序。它降低輸入 電壓范圍為 2.7 V 至 5.5 V，可調輸出電壓范圍為 0.4 V 至 3.6 V。輸出電壓為 使用 VCON 模擬輸入進行設置，以控制 RF PA 的功率電平和效率。
*附件：lm3242.pdf

LM3242 提供五種工作模式。在 PWM 模式下，設備以固定方式運行 頻率 6 MHz（典型值），可在驅動中重負載時最大限度地減少射頻干擾。在光線下 負載時，設備會自動進入 ECO 模式，并以降低的開關頻率運行。 在 ECO 模式下，靜態電流降低并延長電池壽命。關機模式將 器件關閉，并將電池消耗降低至 0.1 μA（典型值）。在低電量條件下：旁路 模式可將壓降降至 50 mV 以下（典型值）。該部件還具有 Sleep （睡眠） 功能 模式。

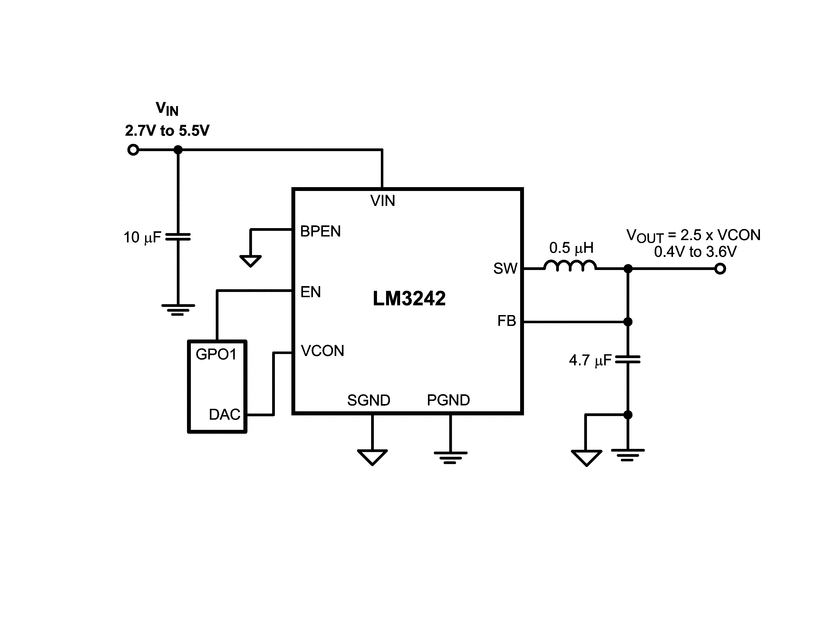

LM3242 采用 9 焊球無鉛 DSBGA 封裝。高開關頻率 （6 MHz） 僅允許使用三個微型表面貼裝元件：一個電感器和兩個陶瓷元件 電容器。

特性

• 2.7V 至 5.5V 輸入電壓由
  單節鋰離子電池供電
• 6MHz（典型值）PWM 開關頻率
• 0.4V 至 3.6V 可調輸出電壓
• 750mA 最大負載能力
  （旁路時高達 1A）
• 高效率（3.9 V 時為 95%（典型值） 在 、3.3 伏外在 500 mA 時）
• 自動 ECO/PWM/BP 模式更改
• 電流過載保護
• 熱過載保護
• 軟啟動功能
• 采用 0805 （2012） 外殼尺寸的小型片式電感器

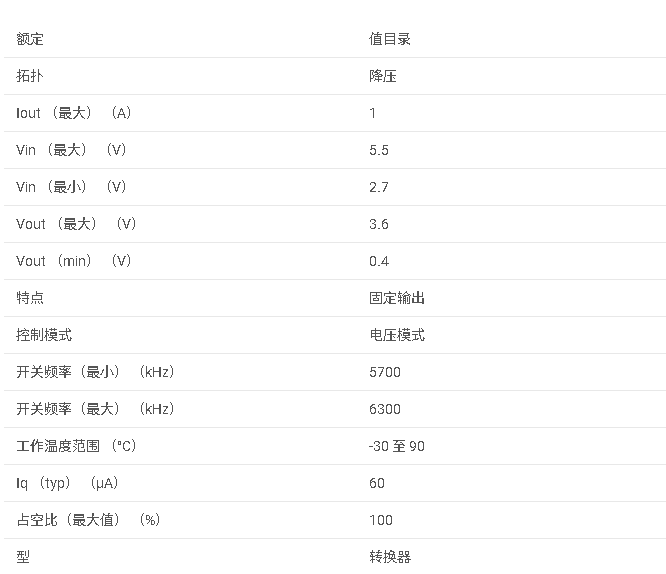

參數

方框圖

1. 產品概述

LM3242 是一款由 Texas Instruments 生產的 6-MHz、750-mA 微型可調降壓 DC-DC 轉換器，專為 RF 功率放大器（PA）供電而設計。它支持從單個鋰離子電池供電，并具備自動旁路功能以減少電壓降。

2. 主要特性

• ?寬輸入電壓范圍?：2.7V 至 5.5V
• ?可調輸出電壓?：0.4V 至 3.6V，通過 VCON 引腳控制
• ?高開關頻率?：典型值為 6MHz
• ?高效能?：PWM 模式下典型效率為 95%
• ?自動模式切換?：根據負載條件自動切換 PWM、ECO、Bypass、Sleep 和 Shutdown 模式
• ?小尺寸封裝?：采用 9-bump DSBGA 封裝，適合空間受限的應用

3. 功能描述

• ?五種工作模式?：
  • ?PWM 模式?：高負載條件下工作，固定頻率開關。
  • ?ECO 模式?：輕載條件下自動切換，降低開關頻率和靜態電流。
  • ?Bypass 模式?：輸入電壓接近輸出電壓時自動旁路，減少電壓降。
  • ?Sleep 模式?：VCON 低于 80mV 時進入低功耗狀態。
  • ?Shutdown 模式?：EN 引腳置低時關斷設備，降低電池消耗。
• ?動態電壓調整?：通過調整 VCON 引腳電壓，動態設置輸出電壓。
• ?保護功能?：包括電流過載保護和熱過載保護。

4. 典型應用

LM3242 適用于電池供電的 RF 設備，如 3G/4G RF PA、手持無線電和 RF PC 卡等。

5. 技術規格

• ?最大負載電流?：750mA（PWM 模式），1A（Bypass 模式）
• ?輸入電壓范圍?：2.7V 至 5.5V
• ?輸出電壓范圍?：0.4V 至 3.6V
• ?開關頻率?：5.7MHz 至 6.3MHz
• ?熱關斷溫度?：典型值為 150°C

6. 封裝與訂購信息

LM3242 提供 9-bump DSBGA 封裝，詳細列出了不同封裝類型的訂購信息、材料類型、RoHS 狀態、引腳數量和載體類型等。

7. 應用指南與布局建議

文檔提供了詳細的應用指南，包括 PCB 布局建議、組件選擇（如電感、電容）和旁路模式設置等。建議將輸入/輸出電容和電感盡可能靠近 LM3242 放置，以減少寄生電感和電阻，提高電源穩定性。
