Texas Instruments TIEVM-ARC-AFE評估模塊是一款基于人工智能（AI）的模擬前端，用于太陽能應用中的直流電弧檢測。直流電弧會在直流串電流上產生高頻噪聲。數據被接收并輸入嵌入式人工智能模型，該模型經過訓練可識別電弧以檢測電弧頻率。與傳統的弧形檢測方法相比，這些特征以更少的計算量實現了更高的精度。除了用于電弧檢測的信號鏈之外，該結構還具有收集和標記電弧數據的功能，以便進行嵌入式人工智能模型訓練。

該硬件可與 [TMDSCNCD28P55X]C2000? F28P55x設備的controlCARD以及180針連接器中的其他C2000控制卡配合使用。它是基于人工智能的弧線檢測工具鏈的一部分，該工具鏈包括用于收集弧線數據、訓練嵌入式人工智能模型和驗證系統的不同軟件工具。

TI TIEVM-ARC-AFE是TIDA-010955參考設計的可訂購版本。

特性

• 4通道模擬前端，用于基于人工智能的電弧檢測
• 可配置模擬前端，帶帶通和陷波濾波器
• 用于培訓數據采集的串聯電壓和弧隙電壓測量輸入端
• 自動標記電路，生成帶標記的電弧數據
• 可與TMDSCNCD28P55X、 C2000 F28P55x設備的控制卡以及其他C2000控制卡的180針連接器配合使用
• 精選嵌入式人工智能模型，快速開始基于人工智能的弧線檢測

應用

• 太陽能電弧保護
• 組列逆變器
• 中央逆變器

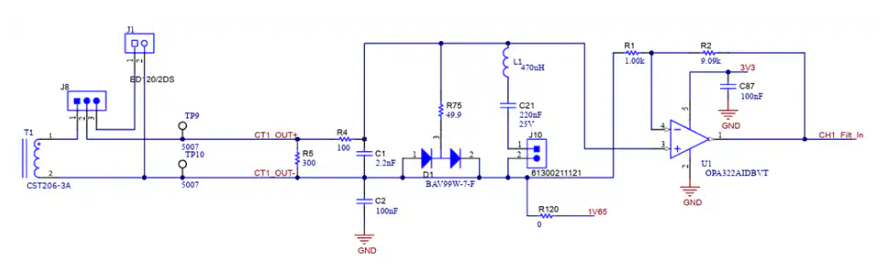

電流感應電路示意圖

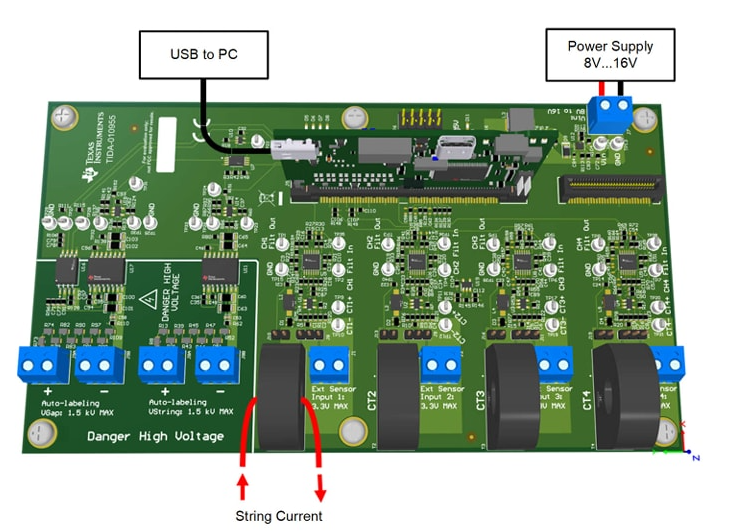

測試設置

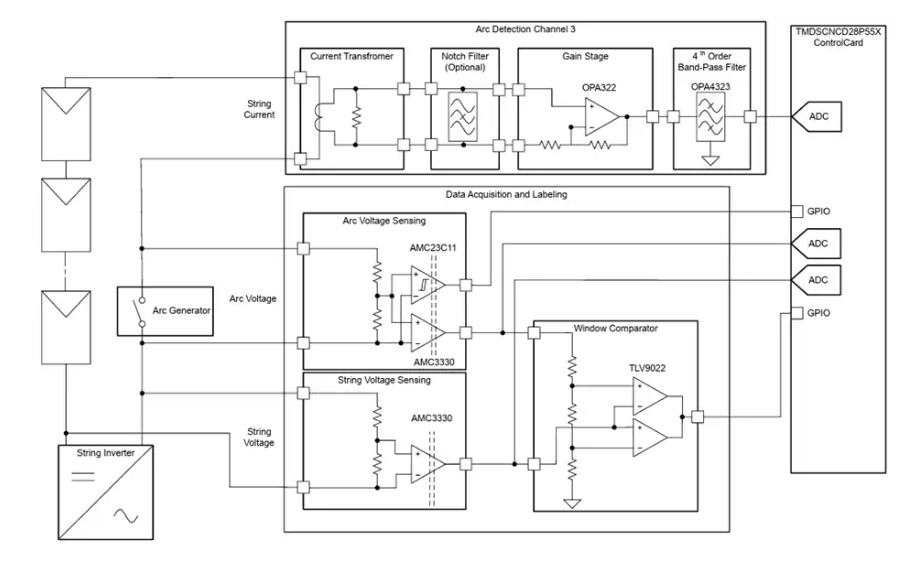

弧形測試裝置框圖
