TPS54478 器件是一款功能齊全的 6V、4A、同步降壓電流模式轉換器，具有兩個集成 MOSFET。

該 TPS54478 通過集成 MOSFET 實現小型設計，實施電流模式控制以減少外部元件數量，通過實現高達 2MHz 的開關頻率來減小電感器尺寸，并通過小型 3mm × 3mm 熱增強型 WQFN 封裝最大限度地減少 IC 占用空間。
*附件：tps54478.pdf

TPS54478 通過精確的 ±1% 電壓基準 （V 裁判 ） 的 S S T通過集成的 30mΩ MOSFET 和 525μA 典型電源電流，效率最大化。使用使能引腳，進入關斷模式后，關斷電源電流降至 2.5 μA。

欠壓鎖定在內部設置為 2.6 V，但可以通過在使能引腳上使用電阻網絡對閾值進行編程來提高。輸出電壓啟動斜坡由軟啟動引腳控制。漏極開路電源就緒信號指示輸出在其標稱電壓的 93% 至 107% 范圍內。

逐周期電流限制、打嗝過流保護和熱關斷功能可在過流情況下保護器件。

特性

• 兩個 30mΩ（典型值）MOSFET，可在 4A 負載下實現高效率
• 200kHz 至 2MHz 開關頻率
• 在整個溫度范圍內（-40°C 至 +150°C），0.6V ± 1% 電壓基準
• 使用預偏置電壓啟動
• 與 External Clock 同步
• 可調慢啟動/排序
• UV 和 OV 電源就緒輸出
• 逐周期電流限制和打嗝電流保護
• 耐熱增強型 3mm × 3mm 16 引腳 WQFN （RTE） 封裝
• 引腳與 TPS54418 兼容

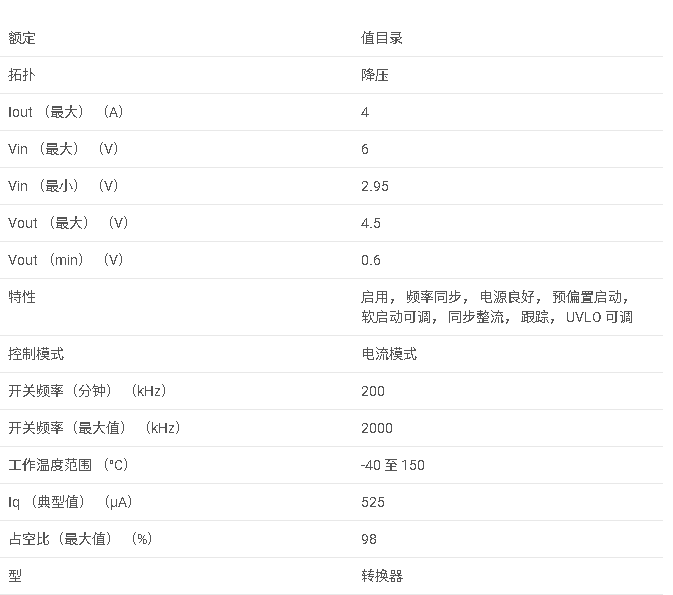

參數

1. 產品概述

TPS54478 是一款高性能的同步降壓（Buck）轉換器，適用于2.95V至6V的輸入電壓范圍，能夠提供高達4A的輸出電流。該轉換器集成了兩個30mΩ（典型值）的MOSFET，以提高效率，并采用SWIFT?技術實現快速瞬態響應。

2. 主要特性

• ?高效率?：集成30mΩ MOSFET，典型效率高達90%以上。
• ?寬輸入電壓范圍?：支持2.95V至6V的輸入電壓。
• ?高輸出電流?：最大輸出電流可達4A。
• ?快速瞬態響應?：采用SWIFT?技術，實現快速負載瞬態響應。
• ?可調開關頻率?：開關頻率范圍從200kHz至2MHz，可通過外部電阻調節。
• ?多種保護功能?：包括過流保護、過熱保護、欠壓鎖定（UVLO）等。
• ?小型封裝?：采用16引腳WQFN（RTE）封裝，尺寸為3mm x 3mm。

3. 應用領域

• 低電壓、高密度電源系統
• 高性能DSP、FPGA、ASIC和微處理器的負載點調節
• 寬帶、網絡和光通信基礎設施

4. 功能描述

• ?集成MOSFET?：減少外部組件數量，提高電源密度。
• ?電流模式控制?：實現快速瞬態響應和穩定的輸出電壓。
• ?軟啟動功能?：通過外部電容設置軟啟動時間，避免啟動時的電流沖擊。
• ?使能引腳?：支持電源使能控制，降低待機功耗。
• ?功率良好輸出?：提供功率良好信號，指示輸出電壓是否在正常范圍內。
• ?同步功能?：可同步至外部時鐘信號，適用于需要時鐘同步的應用場景。

5. 技術規格

• ?輸入電壓范圍?：2.95V至6V
• ?輸出電壓范圍?：0.6V至VIN（可調）
• ?最大輸出電流?：4A
• ?開關頻率范圍?：200kHz至2MHz
• ?熱關斷溫度?：165°C
• ?封裝類型?：16引腳WQFN（RTE）

6. 封裝與訂購信息

TPS54478 提供多種封裝選項，包括RTER、RTET和RTETG4等，具體封裝信息和訂購代碼詳見文檔。

7. 應用指南與布局建議

文檔提供了詳細的應用指南，包括設計步驟、組件選擇、布局建議和熱管理等方面的內容。建議遵循布局指南以優化電源性能和熱管理。

8. 設備與支持資源

• 提供 WEBENCH? Power Designer 工具，支持自定義設計。
• 提供詳細的文檔支持和社區資源，包括 TI E2E? 支持論壇。
