Texas Instruments TPS7N53EVM-138 評估模塊用于評估TPS7N53線性穩壓器的運行情況，為其在具體電路應用中的使用提供參考依據。TI TPS7N53EVM-138配置包含一個低噪聲、高精度的線性穩壓器，適用于各種應用。TPS7N53穩壓器可在VIN 至VOUT 壓差較低的情況下為負載提供高達3A的電流。附帶的高性能負載瞬態電路可幫助用戶進行高速負載瞬態測試。電路板中集成了低電感電流回路，可幫助測量輸入和輸出電流。

數據手冊：*附件：Texas Instruments TPS7N53EVM-138評估模塊數據手冊.pdf

特性

• 輸入電壓范圍：1.1 V至2.2 V
• 輸出電壓噪聲：2.2uVRMS
• 3A電流下低壓差：95mV（典型值）
• 可調輸出電壓范圍：0.5 V至1.5 V
• 可調節的軟啟動浪涌控制
• 開漏電源良好 (PG) 輸出
• 3mm x 3mm，16引腳WQFN封裝

應用

• 宏遠程無線電單元 (RRU)
• 室外回程單元
• 有源天線系統mMIMO (AAS)
• 超聲波掃描儀
• 實驗室和現場儀表
• 傳感器、成像和雷達

套件內容

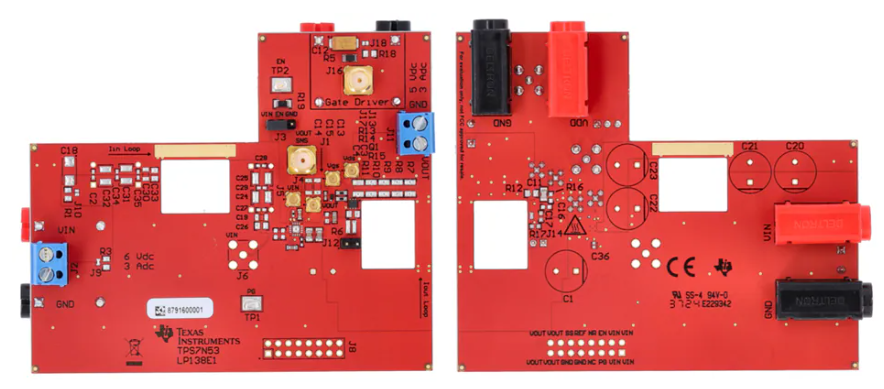

• TPS7N53EVM 電路板
• EVM免責聲明 自述文件
• 原型EVM免責聲明 自述文件

測試設置

布局
