在當今的通信技術浪潮中，天線作為射頻領域不可或缺的關鍵組件，扮演著至關重要的角色。它猶如無線電設備的“觸角”，負責將傳輸線上的導行波與空間中的電磁波相互轉化，實現信號的發射與接收。從日常的手機通信到神秘的雷達探測，從家庭電視信號接收到底層的遙感技術，天線的應用無處不在，其性能優劣直接關系到通信質量與信號覆蓋范圍。本文將深入剖析天線的工作原理、分類、性能指標以及測量方法，帶您領略天線的神奇世界。

一、天線的工作原理

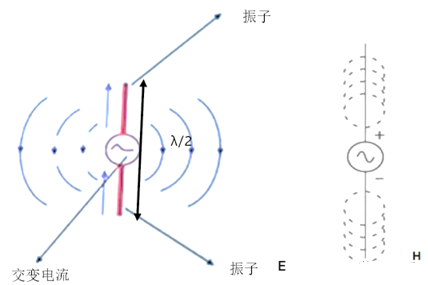

當高頻電流在導體中流動時，會激發周圍的電磁場。這種電磁場的輻射能力與導線的長度和形狀緊密相連。以經典的半波偶極子天線為例，在交變電流的作用下，其兩端的振子會產生電磁場，極性每半個周期變換一次，形成的電磁場和磁場呈球形且互為直角正交。這種結構簡單卻高效的天線，是眾多天線設計的基礎。

振子是產生電磁場的關鍵部件，當兩臂長度相等時，稱為對稱振子。其中，每臂長度為1/4波長的振子被稱為半波振子，它既可以獨立使用，也能通過多個半波對稱振子組成天線陣，以滿足不同的通信需求。根據公式 c=λf，我們可以計算出不同頻率下半波振子的長度。例如，在800MHz頻率下，半波振子長度約為200mm；在2.4GHz時，長度約為6cm；在3GHz時，約為5cm；而在5GHz時，長度則縮短至約3cm。這表明，隨著頻率的升高，天線的尺寸會相應減小，這對于小型化通信設備的設計具有重要意義。

二、天線的分類

（一）按用途分類

天線的用途多種多樣，常見的有基站天線、電視天線、雷達天線、車載天線等。不同用途的天線在設計和性能上各有側重，以滿足特定場景下的通信需求。

（二）按輻射方向分類

全向天線和定向天線是兩種基本的輻射方向類型。全向天線在水平面360度內均勻輻射，適用于需要全方位覆蓋的場景，如路由器的棒狀天線和玻璃鋼天線。然而，在垂直面內，其輻射能量會因角度不同而有所差異。

與全向天線不同，定向天線在水平面和垂直面內的輻射能量分布不均勻。它類似于手電筒的光束，朝特定方向定向輻射，能夠在相同的射頻能量下實現更遠的覆蓋距離，但會犧牲其他區域的覆蓋。常見的定向天線包括微帶貼片天線、平板天線、八木天線、喇叭天線和拋物面天線等。

（三）按波長分類

根據波長的不同，天線可以分為中波天線、短波天線、超短波天線和微波天線等。不同波長的天線適用于不同的通信頻段和應用場景。

（四）基站天線

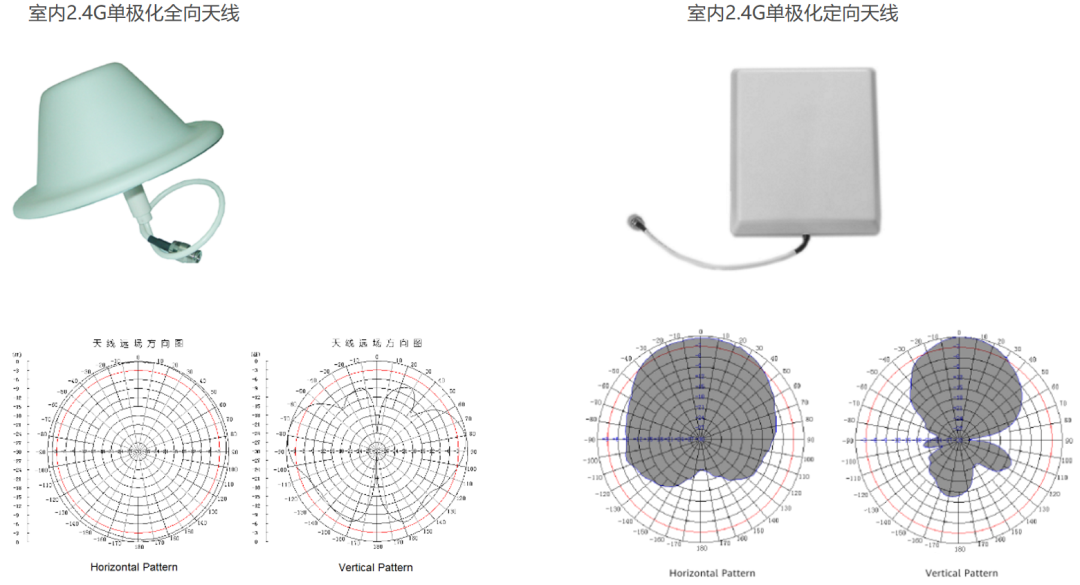

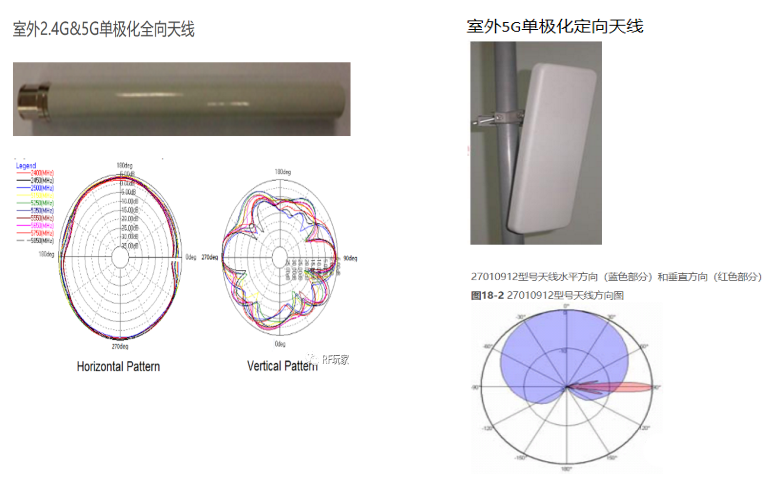

基站天線是通信網絡中的重要組成部分，一般分為室內天線和室外天線。室內天線主要有全向吸頂天線和定向壁掛天線，用于室內信號覆蓋。室外基站天線則包括單極化全向天線、單極化定向和雙極化定向天線等，用于室外信號的廣泛覆蓋。

（五）Massive MIMO技術

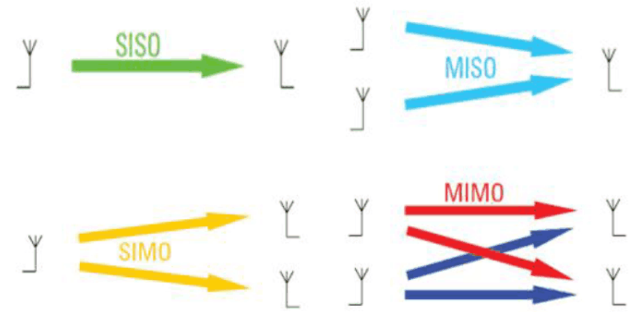

Massive MIMO（大規模多輸入多輸出）技術是MIMO技術的擴展和延伸，通過集成更多的射頻通道和天線，實現三維精準波束賦形和多流多用戶復用技術。這種技術大幅提高了信道容量、抗衰落性能和頻譜利用率。采用Massive MIMO技術的天線，可以根據不同場景配置不同的廣播波束，以匹配多種多樣的覆蓋場景。

（六）手機天線

手機天線的發展經歷了從早期的外置天線到現在的內置天線的過程。隨著5G技術的普及，手機開始采用4×4、8×8的MIMO天線，極大地提升了傳輸速度。例如，在相同頻寬下，下載一部500MB的視頻，單天線手機耗時4分鐘，而8天線手機僅需30秒。這一進步顯著改善了用戶的通信體驗。

三、天線的性能指標

（一）電性能參數

極化（Polarization）：極化是指天線輻射電磁場的電磁方向。常見的極化方式有線極化（水平/垂直）、圓極化（左旋/右旋）和橢圓極化（左旋/右旋）。在移動通信系統中，垂直極化和±45°極化被廣泛應用。

增益（Gain）：增益表示在相同輸入功率時，天線在某一特定方向上輻射功率密度與參考天線輻射功率密度之比。增益與方向圖密切相關，主瓣越窄，副瓣越小，增益越高。在實際應用中，應根據覆蓋目標區的需求合理選擇天線增益。例如，覆蓋距離較近時，為保證近點的覆蓋效果，應選擇垂直波瓣較寬的低增益天線。

dBi（isotropic）：相對于點源天線的增益，在各方向輻射是均勻的。

dBd（dipole）：相對于半波振子天線的增益，dBi = dBd + 2.15。

輻射方向圖（Radiation Pattern）：輻射方向圖可以表征天線在空間各個方向上輻射場的相對大小。其中，主瓣是輻射強度最大的方向，而副瓣或旁瓣則是其他方向的輻射。副瓣電平（SLL）是指所有副瓣中最大的那一個副瓣電平。3dB帶寬（3dB Bandwidth）是指相對最大輻射方向功率密度下降至一半時的角域?qū)挾龋步?dB波束寬度。水平面的稱為水平波束寬度，寬度越寬，在扇區交界處的覆蓋越好；垂直平面的稱為垂直波束寬度，垂直波瓣寬度越窄，偏離主波束方向時信號衰減越快，與天線傾角相關。第一零波束寬度（FNBW）是指方向圖主瓣兩側第一個零點之間的夾角。交叉極化鑒別率（Isolation between two ports）一般是指與主極化正交的極化分量，多出現在雙極化天線中，表示極化純度。前后比（Front-to-back ratio）是指主瓣的最大輻射方向（規定為0°）的功率通量密度與相反方向附近（規定為180°±20°范圍內）的最大功率通量密度之比值。前后比越大，天線的后向輻射越小，典型值為25~30dB。計算公式為 F/B = 10log(P1/P2)，其中 P1 為前向功率，P2 為后向功率。

方位角和下傾角：方位角是從正北方向水平順時針旋轉至天線主瓣方向的夾角，下傾角是天線主瓣方向和水平面的夾角。通過調節天線的方位角和下傾角，可以控制天線信號的覆蓋范圍。在設計天線方位角時，應遵循以下原則：主瓣方向?qū)?zhǔn)主要覆蓋區域；天線正向盡量避開高大建筑；兩定向天線間夾角大于90°；避免城市各小區天線方位角正對街道安裝，以防止波導效應。

此外，電性能參數還包括頻帶（Frequency range）、輸入阻抗（Input impedance）、駐波比（VSWR）、最大輸入功率（Maximum input power）、三階無源交調（IMD3）等。

（二）機械性能參數

尺寸（Dimension）：天線的尺寸與其性能密切相關。長度與垂直波瓣、增益、波長有關；寬度與水平波瓣、波長有關；厚度則與天線技術有關。

重量（Weight）：天線的重量會影響其安裝和運輸，因此在設計時需要綜合考慮。
