Texas Instruments TRF1305x1-D2D 評估模塊數據手冊
Texas Instruments TRF1305x1-D2D評估模塊設計用于快速輕松地演示TRF1305B1放大器。TRF1305雙通道全差分放大器是一款非常高性能的閉環雙通道射頻放大器，工作帶寬范圍為真直流至 >6.5GHz。
數據手冊：*附件：Texas Instruments TRF1305x1-D2D 評估模塊數據手冊.pdf
TI TRF1305x1-D2D評估模塊采用靈活的單電源或分離式5V電源供電，可以交流或直流耦合，同時支持各種共模電壓。該器件設有直流或交流耦合接口，具有出色的性能，可驅動高速、高性能模數轉換器，如 [ADC12DJ5200RF]和 [ADC32RF5x] 。
特性
應用
- 射頻采樣或GSPS ADC驅動器
- 測試與測量
- 無線通信測試
- 高速數據采集
- 示波器 (DSO)
- 高速數字轉換器
- 頻譜分析儀
- 矢量信號收發器 (VST)
- 共模電平轉換
- 射頻有源巴倫
- I/Q混頻器接口

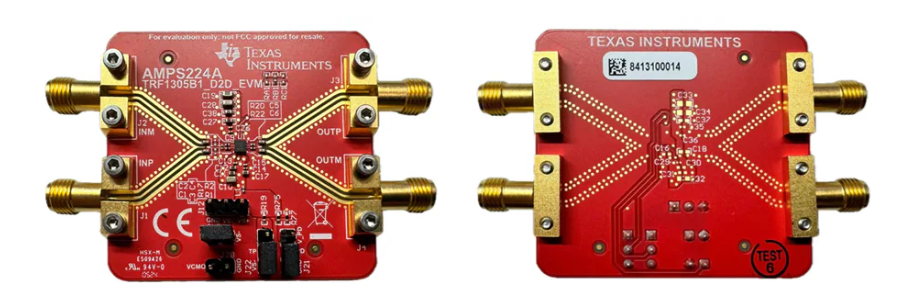

TRF1305 EVM

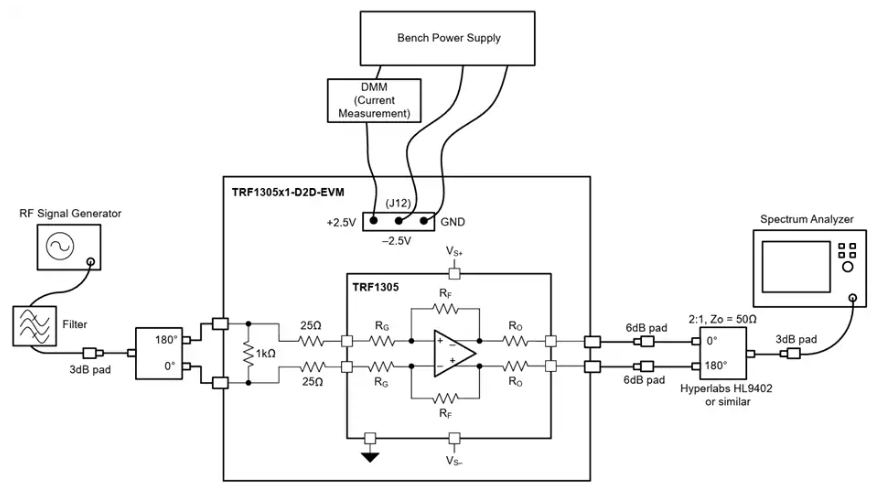

針對增益和輸出P1dB的單音調設置
布局
