化工流量的控制精度直接決定產品質量！插拔式步進伺服模組通過EtherCAT高速實時通訊，實現1ms級閥門定位，誤差<0.01%，為危化品運輸、反應釜進料等場景提供毫秒級響應的解決方案。

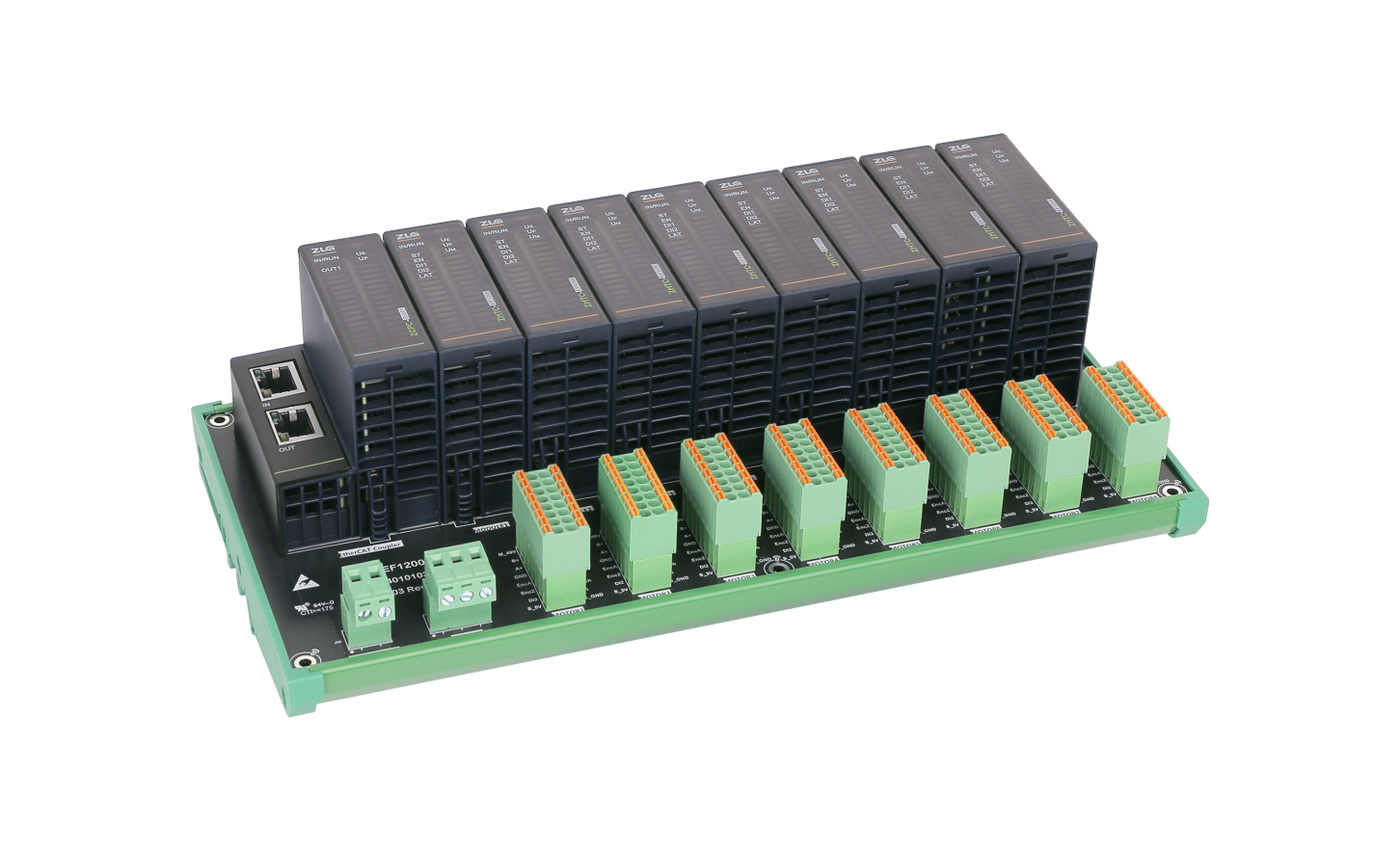

圖1 插板式步進伺服模組

?流量控制：化工生產的命脈

在化工生產過程中，流量控制直接關系到反應效率與安全性。行業90%的工藝需精確調節介質流速（±0.5% F.S），傳統電磁閥因±5%線性度誤差易引發兩相流失衡。危險工況下，1秒級延遲可能導致管壓驟升30%，因此需滿足：

• 毫秒級響應 ；
• 0.01°定位精度；
• 防爆伺服執行機構。

在硝化反應、聚合工藝等關鍵制程中，流量精度誤差±0.5% 就可能導致：

• 反應不完全->副產物激增。
• 溫度失控->引發爆聚風險。
• 原料浪費->單批次損失超10萬元。

而實現精準流量控制的核心，在于電機對閥門的毫米級驅動——傳統氣動閥門響應時間＞200ms，早已無法滿足現代連續化生產的嚴苛需求。
?插拔式步進伺服模組：精準控制的「神經末梢」

為突破球閥開度控制±0.1°的精度瓶頸，采用EtherCAT總線架構：以ZMC900E運動控制器為主站，步進伺服為從站。每1ms周期同步執行：

• 接收絕對值指令(0x6041) ；
• 閉環反饋閥位(0x6064) ，步進伺服細分?jǐn)?shù)可調，步距角控制最小可達到0.007°。

1. 技術顛覆性設計

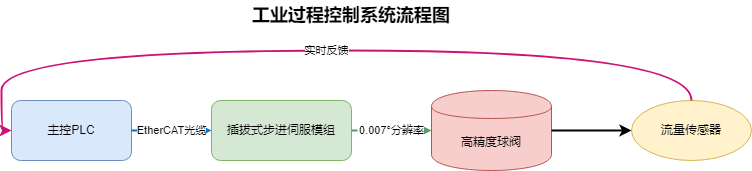

圖2 工業過程控制系統流程圖2. 關鍵性能指標1ms超周期控制：在CIA402協議的CSP模式（Cyclic Synchronous Position）下，主站每毫秒發送目標位置指令。

• ±0.007mm重復定位精度：相當于人類頭發絲1/20的位移量。
• DC同步時鐘抖動<100ns：全鏈路設備嚴格遵循同一時間基準。

?EtherCAT+CIA402：高速控制的「黃金組合」相較PROFINET(125μs抖動)/CANopen(10ms周期)等總線，EtherCAT的分布式時鐘(DC)技術使同步誤差＜15μs。結合CIA402協議(DS402規范)：

• 通過0x607A直接設定位置。PDO映射將控制字(0x6040)傳輸延遲壓縮至1ms。
• 該組合使多軸控制實時性提升數倍，滿足IEC61511 SIL2級安全需求。

通信架構優勢

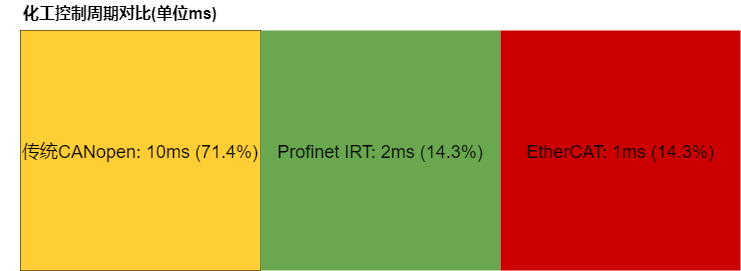

圖3 化工控制周期對比圖

• 納秒級時間戳：ZMC900E主站實現全網絡時鐘同步。
• 拓?fù)潇`活性：支持熱插拔更換模組（MTTR<90秒），產線組態效率高。

?智能模塊集群：構建全場景控制生態

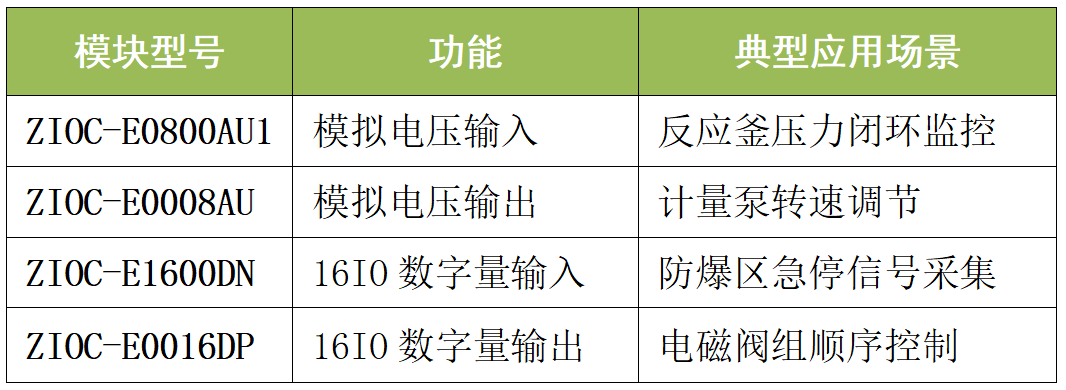

如何快速搭建智能模塊集群，實現控制生態？基于插板式系列從站模塊，使用32個ZMTC-EF1200步進伺服,1個1600DN數字輸入模塊，1個ZIOC-E0016DP數字輸出模塊，1個ZIOC-E0800AU1模擬電壓輸入模塊，1個ZIOC-E0008AU模擬電壓輸出模塊。1個ZMC900E主站控制器。就可以輕松搭建智能模塊集群。在鹽酸計量、溶劑輸送等場景中，需多類型信號協同：表1 ZIOC系列模塊

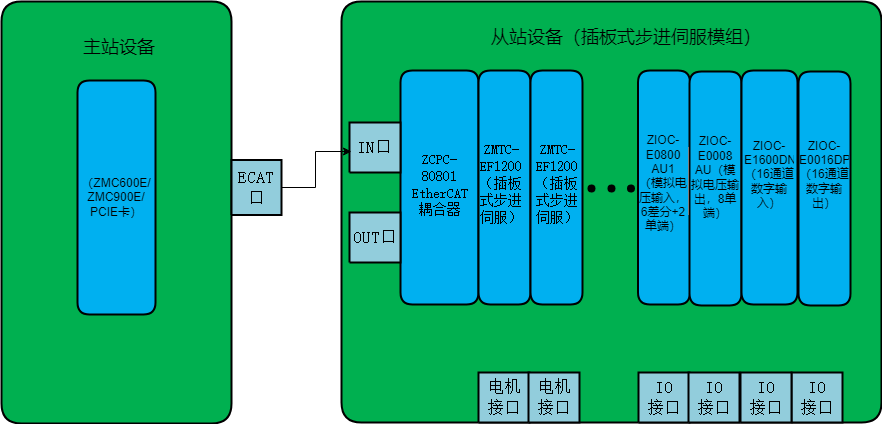

系統集成系統如圖4所示：

圖4 智能模塊系統集群系統框圖插板式步進伺服模組與ZIOC系列從站模塊搭建的EtherCAT通信網絡：

1. EtherCAT主站：實現DC同步時鐘。
2. 耦合器ZCPC-80801：可以為插板式模組提供組網功能。通過耦合器，就可以輕松實現從站搭建。
3. 插板式步進伺服模組：ZMTC-EF1200是ZLG致遠電子推出的兩相步進電機驅動器。該驅動器基于致遠電子完全自主研發的電機驅動平臺技術，具有高性能、高可靠性、低成本等特點，并采用EtherCAT總線，基于CiA402運動控制協議，用于驅動閥門電機，支持1ms級位置同步。ZMTC-EF1200驅動器支持含正交編碼器的24~48VDC/5A的兩相步進電機，支持EtherCAT總線，CiA402運動控制協議，支持周期同步位置控制模式、輪廓位置模式、輪廓速度模式、歸零模式。含有3個數字輸入和1組ABZ正交編碼輸入，可配置開環或編碼器閉環控制。
4. ZIOC系列從站：覆蓋耦合器、數字I/O、電機驅動、模擬量、電源等功能模塊，輕松構建全場景控制生態。

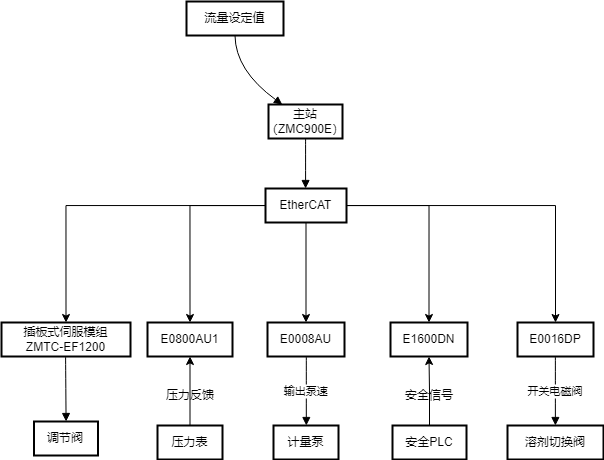

快速搭建方式如圖5所示。

圖5 流量控制本次專題我們講解了插板式步進伺服模組在高端制造行業的應用，后面的專題我們將為大家講解。
