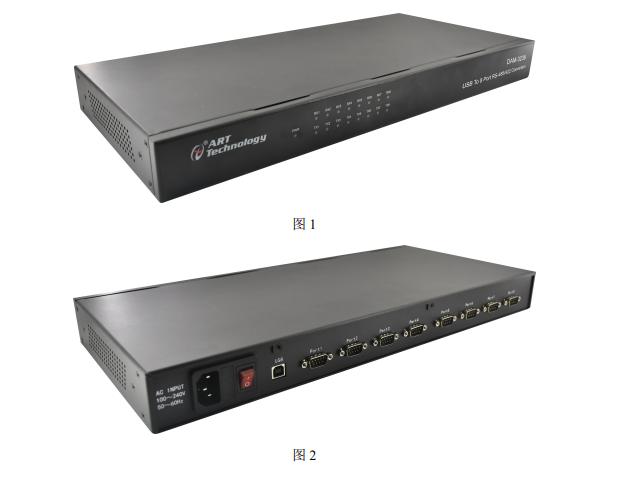

DAM-3238 USB/RS-485/422轉換器功能特性

兼容性與信號轉換
支持USB轉RS-422/RS-485標準，將單端USB信號轉換為平衡差分信號，適用于全雙工（RS-422）和半雙工（RS-485）通信模式。內置零延時自動收發轉換技術，無需手動設置跳線或握手信號（如RTS、DTR），即插即用。

接口與連接
配備DAM-CONVERT和DB9公頭連接器，RS-422/RS-485端可連接32個設備，支持點到點及點到多點通信。極間電容優化設計，確保高速傳輸（1200bps～10Mbps）。

保護與穩定性
提供每線浪涌保護功能，有效抑制線路浪涌電壓，增強工業環境下的抗干擾能力。適配現有通信軟件和硬件接口，無需額外配置。

典型應用場景

工業通信
適用于PLC、變頻器、HMI等設備的USB轉RS-485/422連接，支持長距離可靠數據傳輸。

多設備組網
在多點監控系統中，單臺轉換器可連接多達32臺設備，如傳感器網絡或分布式控制系統。

高速數據采集
10Mbps的高速率適合實時數據采集場景，如實驗室儀器或自動化測試設備。

阿爾泰科技 USB 轉 485/422 通用轉換器 主要指標
通訊轉換
USB 1 路 USB，兼容 USB1.1/USB2.0 標準
USB接口 方口 USB（USB-BR 型母頭連接）
串口 8 路串口，RS422、RS485 復用接口，兼容EIA/TIA485/422 標準
串口接口 DB9 針形連接器
傳輸速率 1200bps-10Msps，波特率自適應;
負載能力 支持點到多點每臺轉換器可允許連接 32 個RS-422 或RS-485 接口設備
傳輸距離 RS-485/422 端 5000 米（9600bps 時），USB 口不超過5 米
方向控制 采用數據流向自動控制技術，自動判別和控制數據傳輸方向
傳輸介質 RS485 或者 RS422 最好采用雙絞線帶屏蔽線傳輸
通信方式 RS485 異步半雙工通訊，RS422 異步全雙工通訊，可點對點、點對多點 通訊；
接口保護 浪涌保護，±15KV 靜電保護
傳輸距離 0-1200 米
其他
信號指示 1 個電源燈、8 個發送燈、8 個接收燈
供電電源 市電 220VAC
功耗 額定值 2.2W @ 220VAC
操作溫度 -20℃～＋60℃
存儲溫度 -20℃～＋60℃
外形尺寸 440—205—44mm
