TPS54429 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。該 TPS54429 使系統設計人員能夠使用高性價比、低元件數量、低待機電流的解決方案來完善各種終端設備的電源總線穩壓器套件。TPS54429 的主控制回路使用 D-CAP2? 模式控制，無需外部補償元件即可提供非常快速的瞬態響應。該TPS54429還具有專有電路，使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件采用 7V 至 18V VIN 輸入工作。輸出電壓可在 0.76 V 至 5.5 V 之間編程。該器件還具有可調節的軟啟動時間和電源良好功能。TPS54429采用 14 引腳 HTSSOP 封裝，設計工作溫度范圍為 –20°C 至 85°C。
*附件：tps54429.pdf

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：7 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 高效集成 FET 針對較低占空比應用
  進行了優化
  – 63 mΩ（高側）和 55 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制
• 電源良好輸出
• 應用
  • 低壓系統的廣泛應用
    • 數字電視電源
    • 高清藍光光盤?播放器
    • 聯網家庭終端
    • 數字機頂盒 （STB）

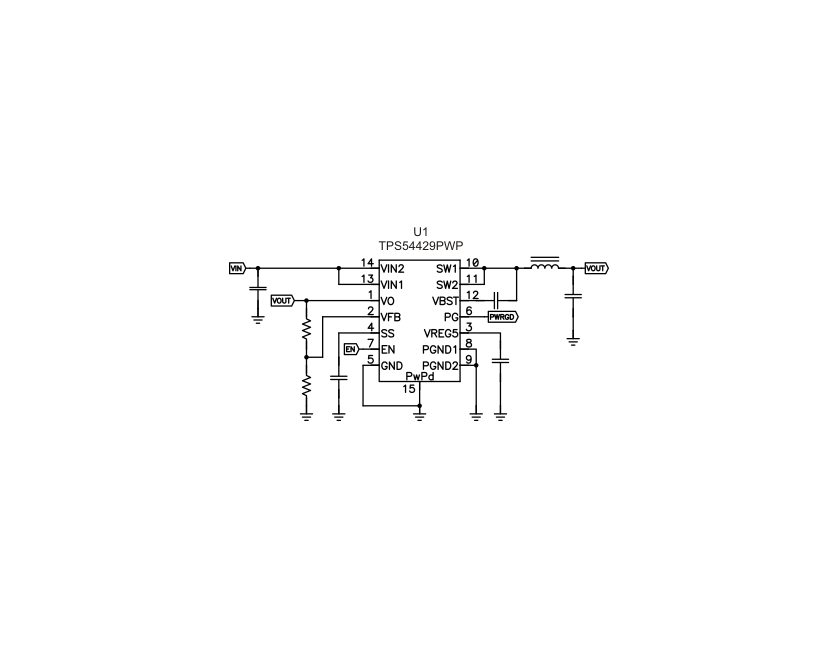

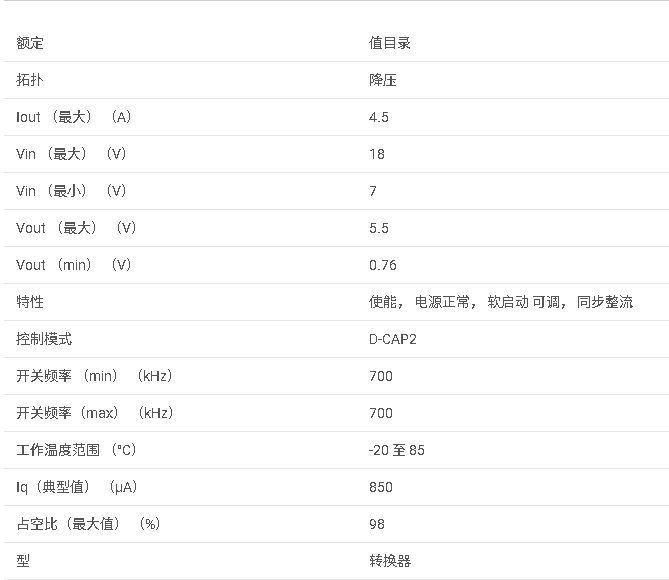

參數

方框圖

1. 產品概述

TPS54429 是一款由德州儀器（Texas Instruments）生產的 4.5-A 同步降壓（Buck）轉換器，適用于 7V 至 18V 輸入電壓范圍。該轉換器采用 D-CAP2? 模式控制，以提供快速瞬態響應和低成本、低組件數的解決方案。

2. 主要特性

• ?輸入電壓范圍?：7V 至 18V
• ?輸出電壓范圍?：0.76V 至 5.5V
• ?最大輸出電流?：4.5A
• ?開關頻率?：700kHz
• ?集成高效 FET?：高側 63m?，低側 55m?
• ?D-CAP2? 模式控制?：快速瞬態響應，無需外部補償
• ?軟啟動功能?：可調軟啟動時間
• ?預偏置軟啟動?：防止啟動時輸出電流突降
• ?電源良好（Power Good）輸出?
• ?過流保護?：逐周期電流限制
• ?熱關斷保護?

3. 應用領域

• 數字電視電源供應
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 功能描述

• ?D-CAP2? 模式控制?：結合恒定時間控制與內部補償電路，實現偽固定頻率和低外部組件數配置。
• ?軟啟動與預偏置軟啟動?：確保輸出電壓平穩上升，防止預偏置條件下輸出電流突降。
• ?電源良好輸出?：在輸出電壓穩定后激活，指示電源正常工作。
• ?過壓與欠壓保護?：監測反饋電壓，防止輸出電壓超出安全范圍。
• ?熱關斷保護?：當結溫超過閾值時自動關斷，防止器件損壞。

5. 技術規格

• ?工作結溫?：-20°C 至 150°C
• ? 輸入電壓欠壓鎖定（UVLO） ?：VREG5 電壓低于 3.5V 時關斷
• ? 輸出過壓保護（OVP） ?：輸出電壓超過 120% 時觸發
• ? 輸出欠壓保護（UVP） ?：輸出電壓低于 65% 時觸發
• ?熱關斷閾值?：約 165°C

6. 封裝與訂購信息

TPS54429 提供 14 引腳 HTSSOP 封裝選項，具體封裝信息和訂購代碼詳見文檔。

7. 應用指南與設計步驟

文檔提供了詳細的應用指南，包括輸出電壓設置、輸出濾波器選擇、輸入和輸出電容選擇等步驟，以及布局和散熱考慮因素。
