什么是阻抗？

阻抗是一個表示交流電流動難度的量。阻抗常用Z表示，單位為Ω（歐姆）。

所以，當導體兩端的電壓一定時，電阻越大，通過的電流就越??；反之，電阻越小，通過的電流就越大。阻抗在電路領域具有重要意義。

阻抗和直流電路中的電阻有區別嗎？

阻抗也是一種電阻，單位和直流電阻一樣，都是用Ω表示。但直流電阻和阻抗并不是完全相同的。雖然從大的方面來看它們是一樣的，但交流阻抗更為復雜。

在直流電路中，電阻 (R) 起到阻斷電流的作用。在交流電路中，除了電阻 (R) 之外，線圈（電感 L）和電容 (C) 也有阻礙電流通過的作用。

測量阻抗需要使用阻抗測試儀

阻抗是不可見的，因此要確定阻抗，必須使用專用測量儀器。可以測量阻抗的儀器包括阻抗測試儀、LCR測試儀和阻抗分析儀等。

測量阻抗有很多方法，這些方法各有利弊。因此，要根據自己想要進行的測量類型及想要得到的測量精度來選擇測量阻抗的儀器。

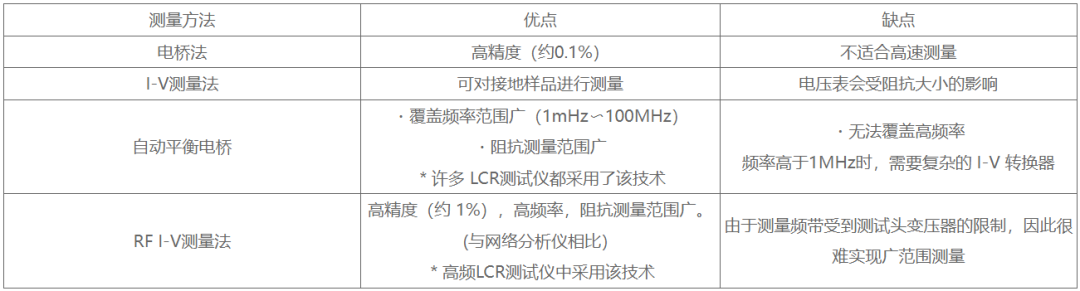

下表總結了測量阻抗的方法。以此確保您能了解各方法所對應的可進行的測量類型。

使用阻抗測試儀測量時的注意點

阻抗測量非常敏感，在許多情況下測量結果往往不穩定。主要因素包括以下幾點。

因被測元件而產生的偏差

由于被測元件的個體差異的影響，在某些情況下，即使在相同的條件下，測量值也可能不完全相同。

被測元件的關聯因素

不僅是原本設計的電阻和阻抗，被測元件還可能存在其他關聯因素會導致測量值發生偏差。即使是即使連接元件的導線長度和間距不同，也會導致測量值發生變化。

使用條件引起的偏差

在測量電容和電感器溫度、探頭電容和高阻抗元件時，外部電磁感應噪聲的影響等測量環境的變化會影響測量值。此外，它們還會受到測量電路和測量儀器產生的直流偏壓的影響。

因此，阻抗測量很容易產生偏差，因此有必要采取一些預防措施，例如進行多次測量并取平均值等。

阻抗測試儀的使用方法

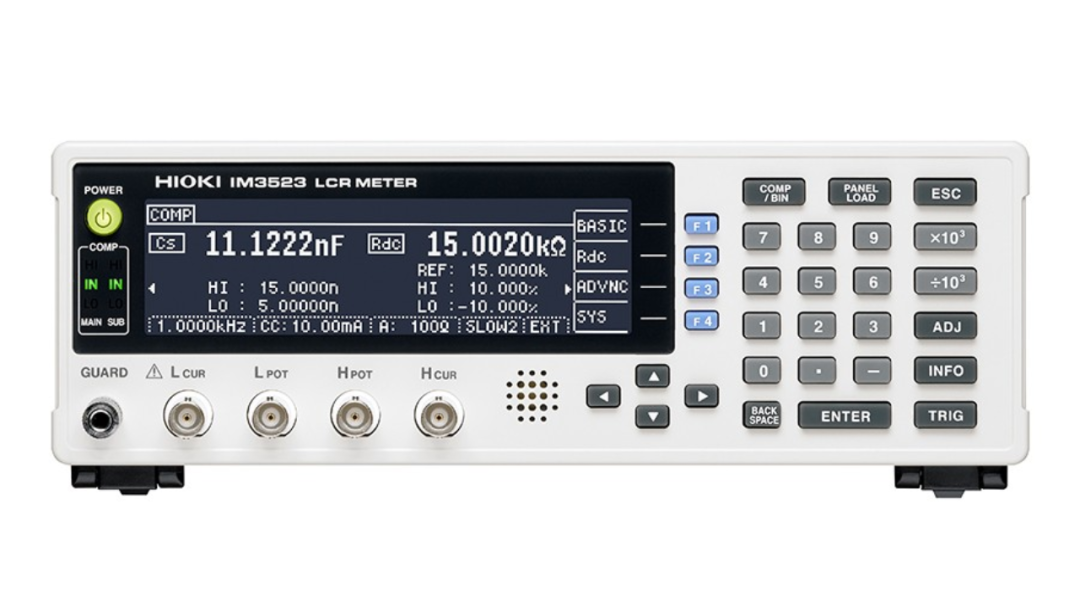

根據測量儀器的不同，測量阻抗的方式也不同。例如，HIOKI日置的LCR測試儀 IM3523測量范圍廣，且測量精度高。LCR測試儀 IM3523不僅可用于一般的測量，還可在不同的測量條件（測量頻率、信號電平）下連續、快速地測量不同的測量項目。

此外，LCR測試儀 IM3523還可保存最多達60組測量條件和128個開路/短路補償和線長補償?shù)鹊难a(bǔ)償值。而且使用面板保存功能可立即讀取保存的測量條件，從而提高工作效率。此外，使用外部控制端口控制面板編號的讀取還可縮短構筑自動化檢查產線的時間。

導致阻抗測量不穩定的因素

使用不同的測量方法，阻抗測試儀每次顯示的數值也可能不同。如果阻抗測試儀顯示的測量值不穩定，請檢查以下幾點。

被測元件的關聯因素

不僅是原本設計的電阻和阻抗，被測元件還可能存在其他關聯因素會導致測量值發生偏差。即使是即使連接元件的導線長度和間距不同，也會導致測量值發生變化。

測量環境

不僅是電阻，阻抗測量的結果會受到如電容或電感的溫度、探頭的電容和雜散電容等多種條件影響。

因此有必要采取一些預防措施，如保持測量環境恒定，并取幾次測量的平均值，而不是僅根據一次的測量結果做出決定。

直流偏壓

直流偏置是指直流偏壓是測量儀器或電路產生的極小電壓。例如，探頭的材料和布線的材料不同，會導致熱電動勢產生，從而產生直流偏壓。

總結

阻抗是交流的電阻，需要專門的測量儀器來測量。測量方法多種多樣，因此要根據其優缺點和測量目的來選擇合適的測量方法。

阻抗測量非常敏感，往往會因頻率、測量環境、直流偏壓等因素而產生偏差。測量時，有必要采取一些預防措施，例如進行多次測量并取平均值等。

想要了解更多關于IM3523阻抗測試儀的更多資訊，請聯系日圖科技！
