LM21305 是一款功能齊全的 5A 同步降壓 DC-DC 轉換器，針對 方案尺寸、靈活性和高轉換效率。高功率密度 LM21305 設計 通過高側和低側功率 MOSFET 的單片集成，可輕松實現高 開關頻率、峰值電流模式控制和優化的熱設計。效率 LM21305 在采用二極管仿真模式作的輕負載下實現最大，在重負載下 MOSFET 自適應柵極驅動器的優化設計，可最大限度地減少開關死區時間和體二極管 傳導損失。
*附件：lm21305.pdf

該LM21305接受 3 V 至 18 V 的寬輸入電壓范圍，適用于 與各種中間總線電壓接口，包括 3.3V、5V 和 12V 電源軌。答 1.5% 基準電壓和 70ns 高側 MOSFET 最小可控導通時間使能輸出電壓 低至 0.598 V，具有出色的設定點精度。LM21305 提供 5 mm × 5 毫米^2^WQFN-28 熱增強型封裝，間距為 0.5 mm。

LM21305 提供靈活的系統配置和可編程開關頻率 使用一個電阻器或通過外部時鐘同步從 300 kHz 到 1.5 MHz 拍頻敏感和多穩壓器應用。片上偏置電源低壓差 （LDO） 子穩壓器無需外部偏置電源，簡化了電路板布局。這 該器件還提供內部軟啟動功能，以限制浪涌電流并提供單調啟動 能夠進入無偏置和預偏置負載、集成引導二極管、逐周期電流 limiting 和 thermal shutdown 的 SET作。峰值電流模式控制，采用高增益誤差放大器 在整個輸入電壓和負載電流范圍內保持穩定性，實現出色的 線路和負載瞬態響應。

LM21305 具有內部輸出過壓保護 （OVP） 和過流功能 保護 （OCP） 電路，用于提高系統可靠性。集成開漏 PGOOD 指示燈提供輸出電壓監控、電源軌排序功能和故障 指示。其他功能包括具有自動恢復功能的熱關斷、低 PWM 最小值 用于可編程線路的導通時間、低關斷靜態電流和帶遲滯的精密使能 欠壓鎖定 （UVLO）。

特性

• 高效同步 DC-DC 轉換器：
  • 集成低電阻DSon功率 MOSFET
  • 寬輸入電壓范圍：3 V 至 18 V
  • 負載電流高達 5 A
  • 開關頻率：300 kHz 至 1.5 MHz
• 外部頻率同步
• 精確的 0.598V 反饋電壓基準
• 超快線路和負載瞬態響應：
  • 峰值電流模式控制
  • 內部斜率補償
  • 高帶寬誤差放大器
• 超低停機靜態電流
• 寬占空比工作范圍：
  • T 最小 ：低 V 為 70 ns外
  • T OFF-MIN （最小） ： 高占空比為 50 ns
• 輕負載時的二極管仿真模式
• 集成偏置電源 LDO 子穩壓器
• 內部軟啟動功能：
  • 單調啟動至預偏置負載
• 具有遲滯的精密使能輸入
• 漏極開路 PGOOD 指示器
• 內部輸入欠壓鎖定 （UVLO）
• 逐周期過流保護
• 輸出過壓保護 （OVP）
• 具有遲滯的熱關斷保護
• 5mm × 5mm WQFN-28 PowerPAD? 封裝

參數

方框圖

1. 產品概述

LM21305 是一款由德州儀器（Texas Instruments）生產的 3V 至 18V 輸入電壓范圍、5A 輸出電流的同步降壓 DC-DC 轉換器。它采用高集成度的設計，集成了低 RDS(on) 功率 MOSFET，適用于需要高效率、高功率密度和靈活配置的電源管理應用。

2. 主要特性

• ?寬輸入電壓范圍?：3V 至 18V
• ?高輸出電流?：連續輸出電流高達 5A
• ?可編程開關頻率?：300kHz 至 1.5MHz
• ?高效率?：采用同步整流和峰值電流模式控制，實現高效率
• ?快速瞬態響應?：內置斜率補償，優化穩定性和瞬態響應
• ?多種保護功能?：包括過流保護、過壓保護、欠壓鎖定和熱關斷等
• ?小封裝?：5mm × 5mm WQFN-28 封裝，熱增強型設計

3. 應用領域

• DC-DC 轉換器和 POL 模塊
• DSP 和 FPGA 核心電壓供電
• 電信基礎設施
• 嵌入式計算、服務器和存儲設備

4. 功能描述

• ?同步整流?：使用內部集成的高側和低側 MOSFET，減少整流損耗，提高效率。
• ?峰值電流模式控制?：具有快速的瞬態響應和內置斜率補償，確保穩定性。
• ?軟啟動?：內置軟啟動功能，限制啟動時的浪涌電流，保護輸入電源和負載。
• ?可編程開關頻率?：通過外部電阻或同步信號設置開關頻率，滿足不同應用需求。
• ?多種保護機制?：包括輸出過壓保護、過流保護、欠壓鎖定和熱關斷，提高系統可靠性。

5. 技術規格

• ?最大輸入電壓?：18V
• ?輸出電壓范圍?：可編程，最低可達 0.598V
• ?開關頻率范圍?：300kHz 至 1.5MHz
• ?轉換效率?：高達 95% 以上（視具體條件而定）
• ?熱關斷閾值?：約 160°C
• ?封裝尺寸?：5mm × 5mm WQFN-28

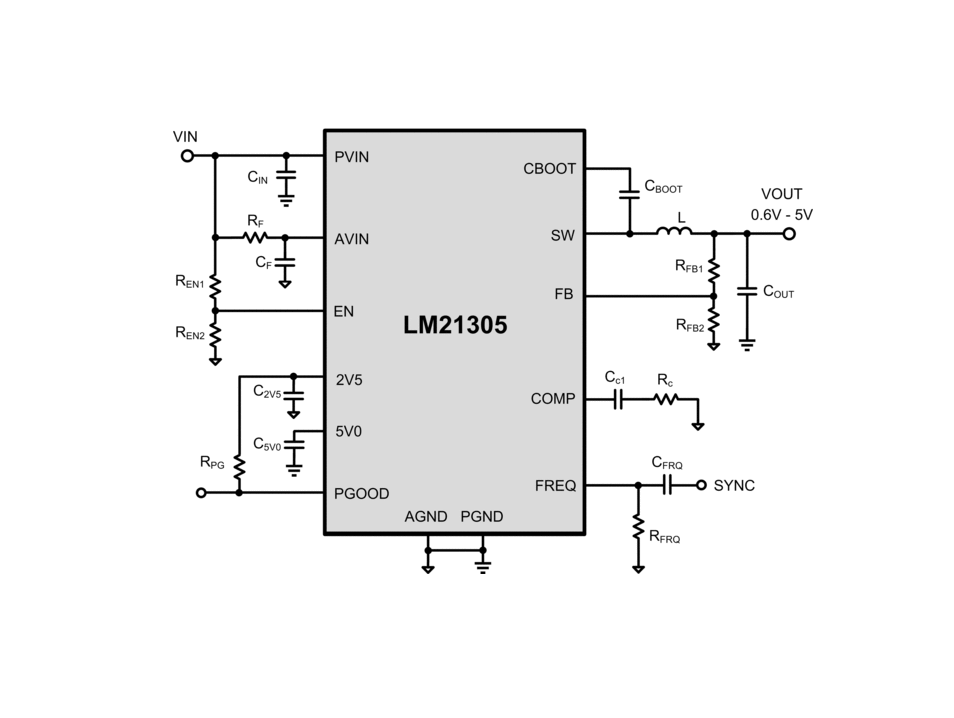

6. 典型應用電路與設計指南

文檔提供了詳細的典型應用電路圖，并指導用戶如何選擇外部元件（如電感、電容和電阻）以優化性能。同時，還提供了關于 PCB 布局、熱設計和控制環路補償的建議。
