隨著科技的發展，我們傳輸的數據變大，傳輸的距離變長，對頻率穩定度的要求變高。近年來也受到越來越多的電子工程師更青睞差分晶振，它具備高性能、低功耗、低噪聲的優點，使其成為很多設計適合的方案。并廣泛應用于高速網絡系統中，在高速設計中，需要選擇電平擺幅窄、支持遠距離傳輸、功耗小的信號電平，LVDS、LVPECL、HCSL等電平具有這些特性，因此稱為高速邏輯電平。高速電平一般采用差分技術。

01 什么是差分晶振？一探究竟！

差分晶振顧名思義，就是輸出是差分信號的晶振。它通過使用2種相位彼此完全相反的信號，從而消除了共模噪聲，從而實現一個更高性能的系統。

02 差分晶振的優勢

1、強抗擾性能：獨特差分信號設計，能有效抵御外界電磁干擾，保障信號傳輸的穩定性與準確性，適用于復雜電磁環境。

2、低環境依賴：相比普通晶振，對參考電平完整性要求更低，無需依賴極致完美的地平面或電源平面，降低設計難度與成本。

3、卓越信號純凈度：具備出色的串擾抑制與 EMI（電磁干擾）屏蔽能力，減少信號間的相互干擾，輸出信號純凈度更高，提升系統整體性能。

4、高能效穩定輸出：功耗低、運行速率快，且不受溫度、電壓波動影響，在寬溫、電壓不穩等極端條件下，仍能保持精準頻率輸出，適配工業級、車載等嚴苛場景。

03 差分輸出與單端輸出的差別

所有電路中都需要一個完整的電流回路才能正常運作，對于單端電路而言，信號通過單根導線傳送到接收器，信號是在一根導線傳輸的與地之間的電平差，這種方案的不足之處在于，如果接地平面上存在噪音，就會影響到鏈接到的所有電路。而差分信號使用兩根導線或PCB走線。第二根導線或走線提供了電流的回路，這跟導線上的信號（即互補信號）相對于真實信號有180度的相位差，與單端信號傳輸不同，差分信號的回路是專門為該電路而設的。

04 差分晶振工作原理

差分信號：即使用兩個物理量之間的數值差異來表示一個信號。從嚴格意義上來講，所有電壓信號都是差分的，因為一個電壓只能是相對于另一個電壓而言的。差分晶振發送兩個大小相等，方向相反的信號，接收端會有一個相減器，比較這兩信號的差值，來判斷邏輯位是0或是1，承載差分信號的那一對走線，即稱為差分走線，或差動對，這就是差分信號。

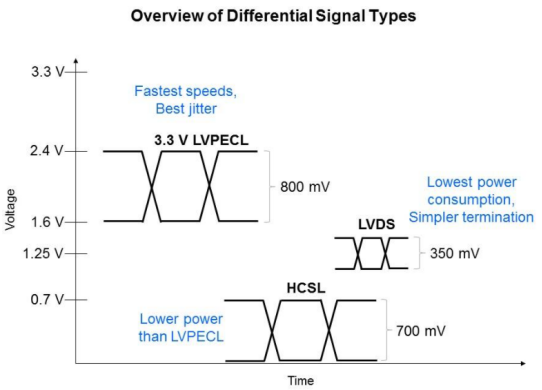

05 不同差分信號的輸出類型與電壓擺幅水平以及適用的場景

為滿足高速數據傳輸與處理場景日益嚴格的時序信號需求，YXC推出一系列低抖動、高精度、高頻率、微型化、耐高溫的差分晶振產品，為相關應用場景提供高度可靠的解決方案。

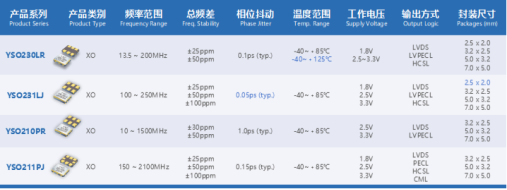

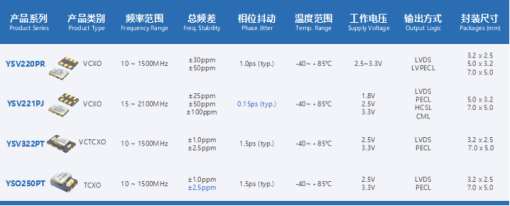

06 YXC差分晶振系列

產品特點

超低抖動：在12kHz 到 20 MHz帶寬上，相位抖動僅 0.05ps

超高頻率：最高支持2100MHz，靈活定制、快速交付

微型化：最小封裝尺寸可以達到 2.5 x 2.0 mm，卓越性能與迷你尺寸的完美結合

豐富的輸出方式：提供LVPECL、LVDS、HCSL 、CML多種輸出邏輯

專注晶振領域 37 年，YXC 揚興科技始終是時鐘頻率解決方案的 “領航者”。未來，也將持續為高速數據傳輸場景提供超低相噪、超高穩定度的時鐘源，為科技發展注入強勁動力！

如果您正在尋覓高可靠性的時鐘頻率解決方案，YXC 差分晶振系列值得重點關注！該系列產品以精準頻率控制與穩定性能為核心優勢，現登陸華秋商城開啟限時優惠活動 —— 部分型號下單即享折扣福利。此外，華秋商城還為科技愛好者與行業用戶打造知識分享平臺，在這里您可深度解鎖晶振技術原理、高速傳輸應用場景等 “硬核” 科技內容，讓專業選型與技術學習同步實現，點擊探索更多頻率解決方案的創新可能！
