TPS53314 是一款 D-CAP? 模式的 6-A 同步開關，具有 集成 MOSFET。它的設計易于使用，外部低 組件數量和小型封裝電源系統。

該器件具有單軌輸入支持，一個 20mΩ 和一個 7.5mΩ 集成 MOSFET、精確 1%、0.6V 基準和集成 MOSFET 升壓開關。競爭特征的示例包括：大于 96% 最高效率，3 V 至 15 V 寬輸入電壓范圍，極低 外部元件數量，用于超快速瞬態的 D-CAP? 模式控制， 可選自動跳過和 PWM作，內部軟啟動控制， 頻率可調，無需補償。
*附件：tps53314.pdf

這 轉換輸入電壓范圍為 3 V 至 15 V，電源 電壓范圍為 4.5 V 至 25 V，輸出電壓 范圍為 0.6 V 至 5.5 V。

TPS53314 采用 5 mm × 7 mm 40 引腳 QFN 封裝，額定溫度范圍為 –40°C 至 85°C。

特性

• 轉換輸入電壓范圍：3 V 至 15 V
• VDD 輸入電壓范圍：4.5 V 至 25 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 5V LDO 輸出
• 具有 6A 連續輸出電流的集成功率 MOSFET
• <10μA 關斷電流
• 自動跳過 Eco 模式，實現輕負載效率
• 具有快速瞬態響應的 D-CAP 模式
• 可選開關頻率范圍為 250 kHz 至 1 MHz，帶外部電阻器
• 內置 1%、0.6V 基準
• 0.7ms、1.4ms、2.8ms 和 5.6ms 可選內部電壓伺服軟啟動
• 預充電啟動能力
• 集成升壓開關
• 通過外部電阻器調節過流限制
• 過壓 / 欠壓、UVLO 和過熱保護
• 支持所有陶瓷輸出電容器
• 漏極開路電源良好指示
• 帶 PowerPAD 的 40 引腳 QFN 封裝

參數

方框圖

1. 產品概述

TPS53314 是一款由德州儀器（Texas Instruments）生產的 6A 降壓型 DC-DC 轉換器，采用集成開關器和 D-CAP? 模式控制，專為計算機和其他數字消費應用中的低輸出電壓點負載設計。

2. 主要特性

• ?高效能?：最大效率超過 96%
• ?寬輸入電壓范圍?：3V 至 15V
• ?寬輸出電壓范圍?：0.6V 至 5.5V
• ?集成 MOSFET?：20mΩ 和 7.5mΩ 集成 MOSFET
• ?超低關斷電流?：<10μA
• ?快速瞬態響應?：D-CAP? 模式控制
• ?可選開關頻率?：250kHz 至 1MHz
• ?過流保護?：可調過流限制
• ?過熱保護?：熱關斷保護

3. 應用領域

• 服務器和臺式計算機
• 筆記本電腦
• 電信設備

4. 功能描述

• ?D-CAP? 模式控制?：使用輸出電容的 ESR 感應設備電流，無需外部相位補償網絡。
• ?自適應導通時間架構?：在寬輸入和輸出電壓范圍內跟蹤預設開關頻率。
• ?自動跳頻模式?：輕載條件下自動減少開關頻率以提高效率。
• ?軟啟動?：內部軟啟動控制，確保輸出電壓平穩上升。
• ?電源良好指示?：開漏電源良好輸出，指示輸出電壓是否在目標范圍內。

5. 技術規格

• ?輸入電壓范圍?：VIN = 3V 至 15V，VDD = 4.5V 至 25V
• ?最大輸出電流?：6A
• ?開關頻率?：可選 250kHz 至 1MHz
• ?熱關斷溫度?：典型值 145°C
• ?工作溫度范圍?：-40°C 至 85°C

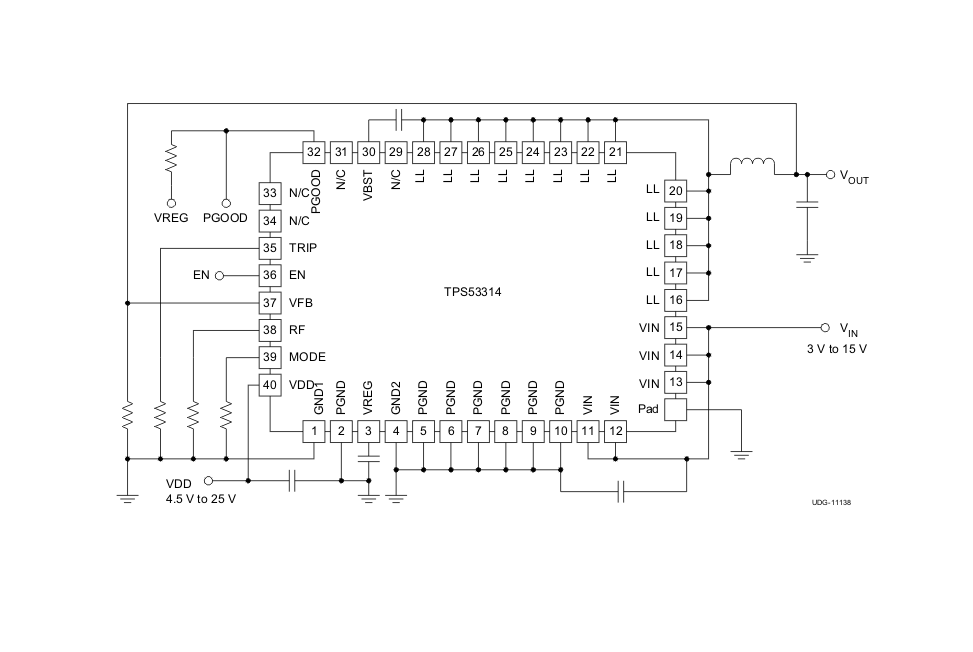

6. 典型應用電路

文檔提供了典型應用電路圖，展示了如何使用 TPS53314 設計降壓轉換器，并詳細說明了外部元件的選擇和 PCB 布局考慮因素。

7. 外部元件選擇

• ?電感?：選擇具有低 DCR 和足夠飽和電流的電感。
• ?輸出電容?：使用有機半導體電容或特殊聚合物電容時，需滿足穩定性和抖動性能要求。使用陶瓷電容時，需采用抖動注入方法增加 VFB 引腳的抖動以實現穩定。
• ?反饋分壓器電阻?：根據所需輸出電壓選擇合適的 R1 和 R2 值。

8. PCB 布局考慮

• 電源組件（包括輸入/輸出電容、電感和 TPS53314）應放置在 PCB 的一側。
• 敏感模擬跡線和組件（如 VFB、PGOOD、TRIP、MODE 和 RF）應遠離高壓切換節點。
• 輸入解耦電容應盡可能靠近 VIN 和 PGND 引腳。
• 反饋分壓器的電阻應連接到輸出電容的正負節點，且到 VFB 引腳的跡線應短而細。
