Texas Instruments SN74AUP1T02單2輸入正或非門執行布爾函數Y = A + B或Y = A ? B，專門用于邏輯電平轉換應用，輸出電壓參考電源VCC 。AUP技術是一種低功耗邏輯技術，專為延長設備運行時的電池續航而設計。所有輸入電平在采用3.3V或2.5V VCC 單電源供電時，均可接受1.8V LVCMOS信號。該產品還可保持出色的信號完整性。

數據手冊：*附件：Texas Instruments SN74AUP1T02單通道2輸入正或非門數據手冊.pdf

2.3V至3.6V的寬VCC 范圍允許開關輸出電平連接到外部控制器或處理器。施密特觸發器輸入（負輸入和正輸入轉換之間的VT = 210mV）提高了開關轉換期間的抗噪性，特別適用于模擬混合模式設計。施密特觸發器輸入可確保輸出信號的完整性、抑制輸入噪聲并實現緩慢輸入信號轉換。

Ioff 是支持掉電條件(VCC = 0V)的特性，在便攜式和移動應用中非常重要。當VCC = 0V時，器件的輸入和輸出可承受0V至3.6V的信號。在這些條件下，器件不會受到損壞。Texas Instruments SN74AUP1T02設計具有經過優化的4mA電流驅動能力，可減少由高驅動輸出引起的線路反射、下沖和過沖。該器件非常適合用于邏輯電平轉換應用。

特性

• 單電源電壓轉換器
• 輸出電平高達電源VCC CMOS電平
  • 1.8V至3.3V（VCC = 3.3V時）
  • 2.5V至3.3V（VCC = 3.3V時）
  • 1.8V至2.5V（VCC = 2.5V時）
  • 3.3V至2.5V（VCC = 2.5V時）
• 施密特觸發器輸入抑制輸入噪聲，提供更好的輸出信號完整性
• Ioff 支持局部關斷(VCC = 0V)
• 極低靜態功耗：0.1μA
• 極低動態功耗：0.9μA
• 閉鎖性能超過100mA，符合JESD 78 II類標準
• 可提供無鉛封裝(SC-70 (DCK))
• 2mm x 2.1mm x 0.65mm (高1.1mm)
• 根據JESD 22標準測試的ESD性能
  • 2000V人體模型(A114-B, Class II)
  • 1000 V 充電器件模型(C101)

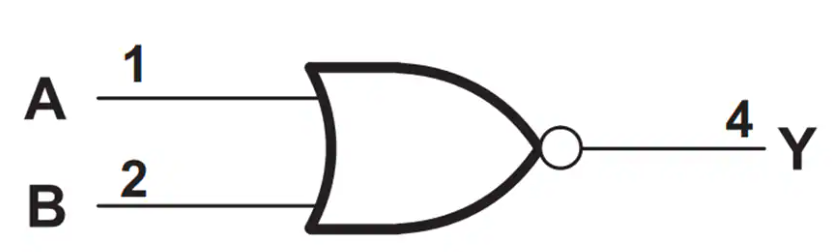

邏輯圖（或非門）
