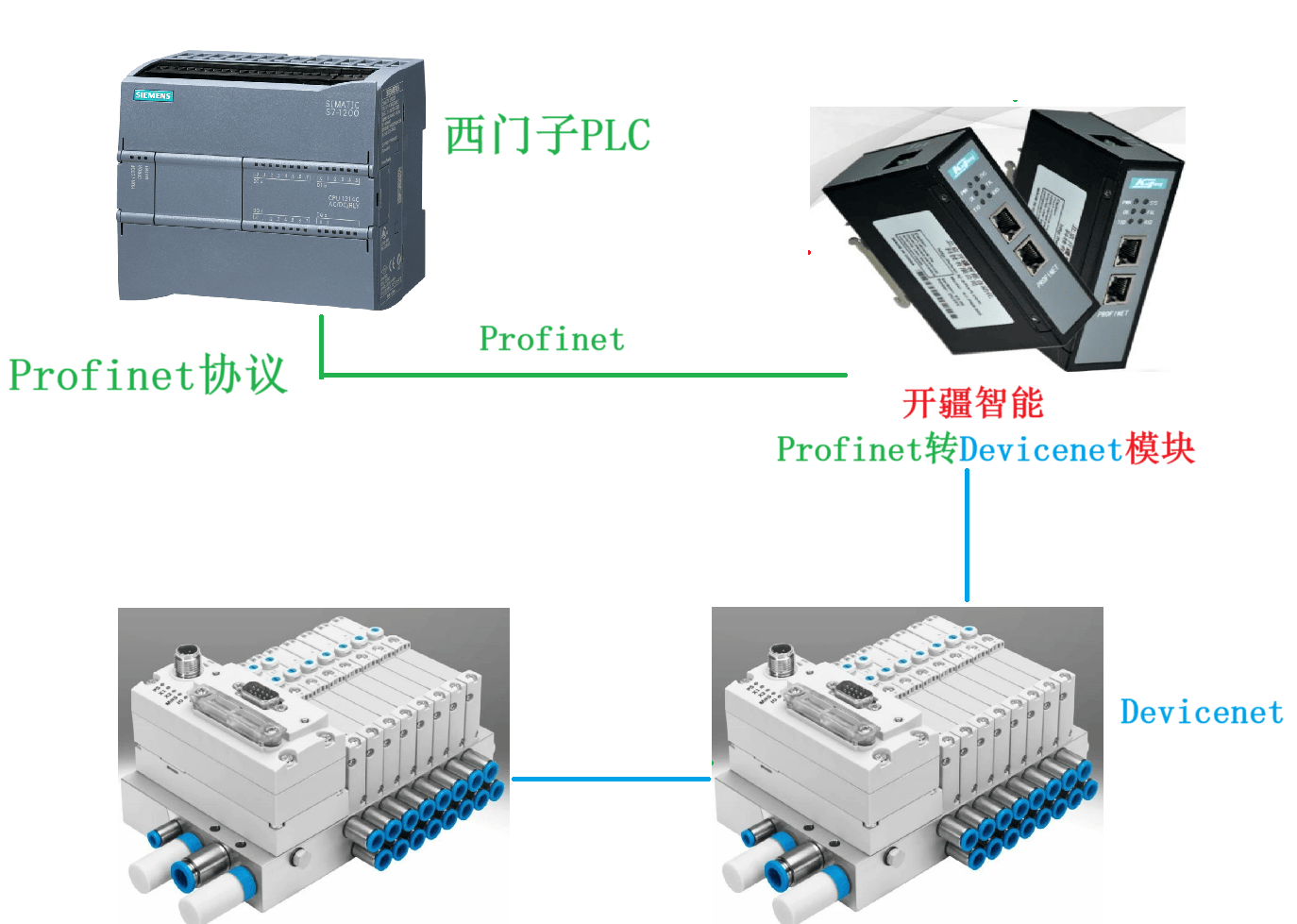

本案例是西門子PLC通過Profinet轉Devicenet網關連接阿克蘇ARD-D系列DeviceNet數字遠程IO模塊配置案例，具體過程如下。

配置過程：

首先進行西門子PLC一側的配置，打開西門子PLC配置軟件博圖并新建項目。

添加PLC，與實物保持一致，這里以型號：1212C DCDCDC為例

添加網關GSD文件，可從廠家索取

點擊“選項-管理通用站描述文件”

選擇GSD文件所在文件夾后，GSD文件會出現在下方框中

將網關模塊添加至組態，并設置好網關模塊的設備名稱以及IP地址。

添加需要用到的輸入輸出字節數長度。

將配置下載進PLC即完成組態配置。

網關配置

打開網關配置軟件“Gateway Configuration Studio”新建項目選擇PN-DEVICNETm

設置網關Profinet與Devicenet一側的參數，首先設置Profinet一側（網關的Profinet設備參數由PLC一側分配）

設置Profinet主Devicenet交換參數。

此處可分別設置數據傳輸長度以及掉線后數據處理方式，大小端交換可按需自由分配。

點擊Port0，設置網關自身的節點地址以及波特率（與從站保持一致）

添加Node，并填寫從站設備參數（可根據從站EDS文件解析）

到此，網關設置完成，將配置下載進網關，先點擊工具-通信設置掃描網關默認IP地址

選擇IP后點擊下載即可。

Devicenet從站設置

設置從站的設備參數，站地址，波特率以及其他需要的參數。完成設置后全部設備重新上電即可正常工作。
