總述

當前工業自動化、汽車電子等領域?qū)?a target="_blank">電源的寬溫適應性、抗干擾能力及能效體積平衡提出更高要求，傳統消費級LDO漸難滿足需求，而工業級LDO市場需求持續增長。為此，芯佰微電子推出CBM1117線性穩壓器，作為針對性解決方案，其以-40℃~+125℃寬溫特性、40~60dB高紋波抑制比及靈活的固定/可調電壓設計為核心，適配多場景電源管理需求，成為工業與消費電子領域的可靠選擇。

一、行業現狀：高性能LDO市場的技術瓶頸與需求爆發

在工業自動化、新能源汽車及醫療電子等領域高速發展的背景下，線性穩壓器（LDO）市場正面臨嚴峻技術挑戰：

溫度適應性不足：傳統消費級LDO工作溫度僅0℃~+85℃，無法滿足工業控制（-40℃~+125℃）、車載環境（-20℃~+85℃）的寬溫需求，導致設備在極端環境下頻繁出現電壓波動。

抗干擾能力薄弱：工業電網波動、車載電源浪涌等場景要求LDO具備高紋波抑制能力，但傳統方案紋波抑制比（RR）普遍低于55dB，難以保障精密傳感器與通信模塊的信號質量。

能效與體積矛盾：便攜式設備（如智能手表、醫療檢測儀）要求LDO兼具低功耗（靜態電流<100μA）與小封裝（如SOT-223），但傳統方案常因散熱設計犧牲體積或能效。

與此同時，市場需求呈現爆發式增長：據行業預測，2025年中國工業級LDO市場規模將突破50億元，年復合增長率達18%，其中寬溫、高可靠性產品成為核心增長點。

二、技術轉折：CBM1117的研發突破與市場定位

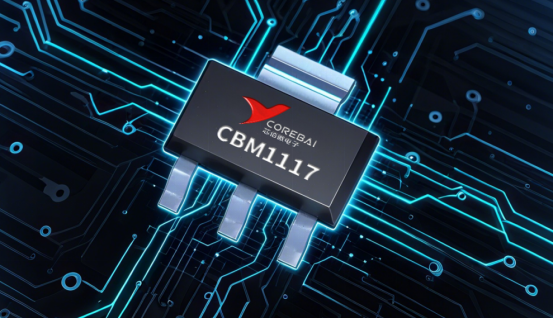

為破解傳統LDO在工業級應用中的技術瓶頸，芯佰微電子基于半導體工藝創新，推出CBM1117線性穩壓器系列，以多維度實現技術突圍：

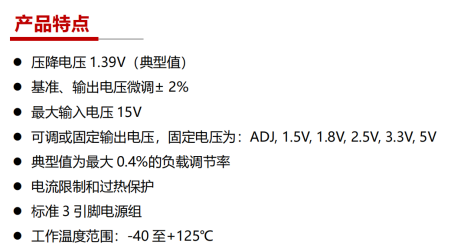

1. 核心技術參數解析

1.1輸出電壓特性

固定電壓版本：提供1.5V、1.8V、2.5V、3.3V、5.0V五檔標準電壓，輸出精度±2%。例如3.3V型號在0~0.8A負載時，輸出電壓范圍為3.240V~3.360V。

可調電壓版本：基于1.25V精密基準電壓，支持通過分壓電阻配置輸出電壓，輸入電壓≤15V。

1.2低壓降與大電流能力

壓降電壓：800mA滿載時典型壓降1.39V，100mA輕載時低至1.27V，適配鋰電池（3.7V）或開關電源后置穩壓場景。

輸出電流：最大持續輸出0.8A，短路限流保護范圍800~1200mA，防止過載損壞。

1.3電源抑制與低功耗設計

紋波抑制比：120Hz輸入時達40~60dB，有效濾除電源波動，適合對噪聲敏感的信號鏈。

靜態電流：典型值5~10mA（VIN=12V），輕載時（IO=10mA）低至50~120μA，兼顧能效與穩定性。

2.可靠性參數與工業級標準

3.封裝選型與訂購信息

3.1封裝規格對比

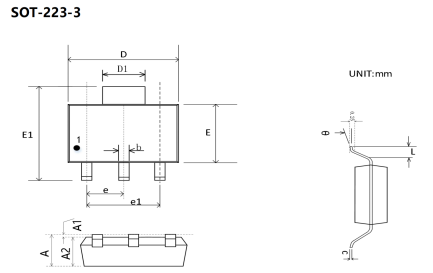

• SOT-223-3封裝：

尺寸：6.30~6.70mm×3.30~3.70mm，高度1.52~1.80mm

優勢：小尺寸適配PCB空間受限場景（如LCD監視器、機頂盒）。

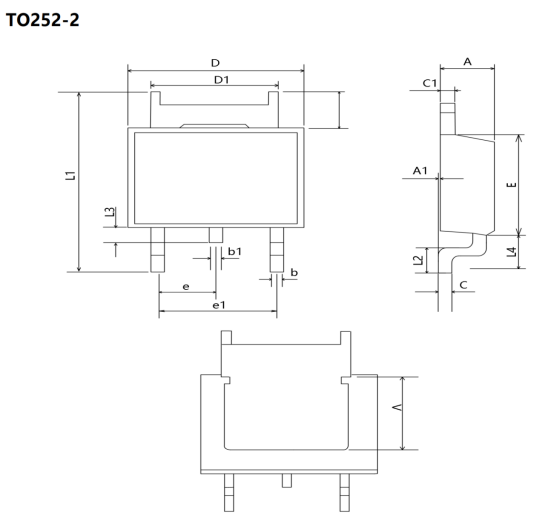

• TO-252-2封裝：

尺寸：6.35~6.73mm×5.97~6.22mm，高度2.55mm

優勢：散熱面積更大，適合0.8A滿負載工況（如主板時鐘驅動）。

4.產品競爭力對比

與傳統LDO相比，CBM1117在以下參數實現突破：

• 紋波抑制比提升：60dB（120Hz）較LM1117的54dB更優，適合音頻電路。
• 寬溫適應性擴展：-40℃~+125℃工作范圍覆蓋工業級需求，普通消費級LDO僅0℃~+85℃。

三、CBM1117線性穩壓器應用場景案例

1.后置調節開關直流變換器

• 應用價值：作為開關電源的后置穩壓級，利用1.39V典型壓降（800mA負載）和±2%輸出精度，消除開關電源紋波，提升輸出穩定性。例如在5V開關電源后級生成3.3V穩壓，為MCU或傳感器供電。

2.電池充電器與便攜式設備

• 適配場景：鋰電池（3.7V）供電的手持設備（如醫療檢測儀、TWS耳機），通過1.27V輕載壓降（100mA）降低能量損耗，延長續航；50~120μA輕載靜態電流減少待機功耗。
• 保護機制：150℃過熱保護和800~1200mA限流功能，防止充電過程中過載損壞。

3.顯示與多媒體設備

• LCD監視器背光驅動：通過可調版本（1.25V基準）生成5V或12V背光電壓，搭配10μF輸出鉭電容提升瞬態響應，避免屏幕亮度波動。
• 機頂盒電源管理：為解碼芯片、無線模塊提供多路固定電壓（如1.8V/2.5V），40~60dB紋波抑制比（120Hz）降低音頻/視頻信號噪聲。

4.工業控制與汽車電子

• 工業傳感器陣列：-40℃~+125℃寬溫工作范圍適配工廠自動化設備，TO-252封裝熱阻80℃/W支持0.8A滿負載散熱，為壓力/溫度傳感器提供穩定供電。
• 車載ECU與輔助電路：15V最大輸入兼容車載電源，限流保護防止啟動時浪涌電流損壞，適用于車載音響、胎壓監測系統（TPMS）。

5.多電壓域電源管理

• 可調電壓適配場景：通過公式\(V_O=1.25(1+R2/R1)\)生成非標準電壓（如2.8V、4.0V），滿足FPGA/ADC等芯片的多電壓域需求，負載調節率0.4%確保動態穩定性。
• 高效線性穩定器：在需要低噪聲的信號鏈（如音頻放大、模數轉換）中，替代開關電源以減少紋波干擾，12nV/√Hz噪聲密度適配精密電路。
