TPS6265x 器件是一款高頻同步降壓直流/直流轉換器，針對電池供電的便攜式應用進行了優化。TPS6265x 專為低功耗應用而設計，支持高達 800mA 的負載電流，并允許使用小型、低成本的電感器和電容器。

該器件非常適合由單節鋰離子電池供電的移動電話和類似的便攜式應用。輸出電壓范圍可通過 I 調節^2^C 接口低至 0.75V，該器件支持智能手機和掌上電腦中的低壓 DSP 和處理器核心電源。
*附件：tps62651.pdf

TPS6265x 以 6MHz 的穩壓開關頻率運行，并在輕負載電流下進入效率優化的省電模式運行，以在整個負載電流范圍內保持高效率。在停機模式下，電流消耗降低至 3.5μA 以下。

串行接口兼容 Standard、Fast/Fast Plus 和 High-Speed 模式 I^2^C 規范允許以高達 3.4 Mbps 的速度傳輸。該通信接口用于動態電壓調節，電壓步長低至 12.5mV，用于設置輸出電壓或重新編程作模式（PFM/PWM 或強制 PWM）。

TPS6265x 采用 9 引腳芯片級封裝 （CSP）。

特性

• 6 MHz 工作頻率時效率為 86%
• 38μA 靜態電流
• 寬 V在范圍：2.3 V 至 5.5 V
• 6MHz 穩頻作
• 同類最佳負載和線路瞬態
• ±2% PWM 直流電壓精度
• 自動 PFM/PWM 模式切換
• 低紋波輕負載 PFM
• 我^2^C 兼容接口高達 3.4 Mbps
• 引腳可選輸出電壓 （VSEL）
• 內部軟啟動，<150μs 啟動時間
• 電流過載和熱關斷保護
• 需要
  三個表面貼裝外部元件（1 個 MLCC 電感器、2 個陶瓷電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 總解決方案尺寸 <13mm^2^
• 采用 9 引腳 NanoFree （CSP） 封裝
• 應用
  • 符合 SmartReflex 標準的電源
  • OMAP 應用處理器內核電源
  • 手機、智能手機
  • 微型 DC-DC 轉換器模塊

參數

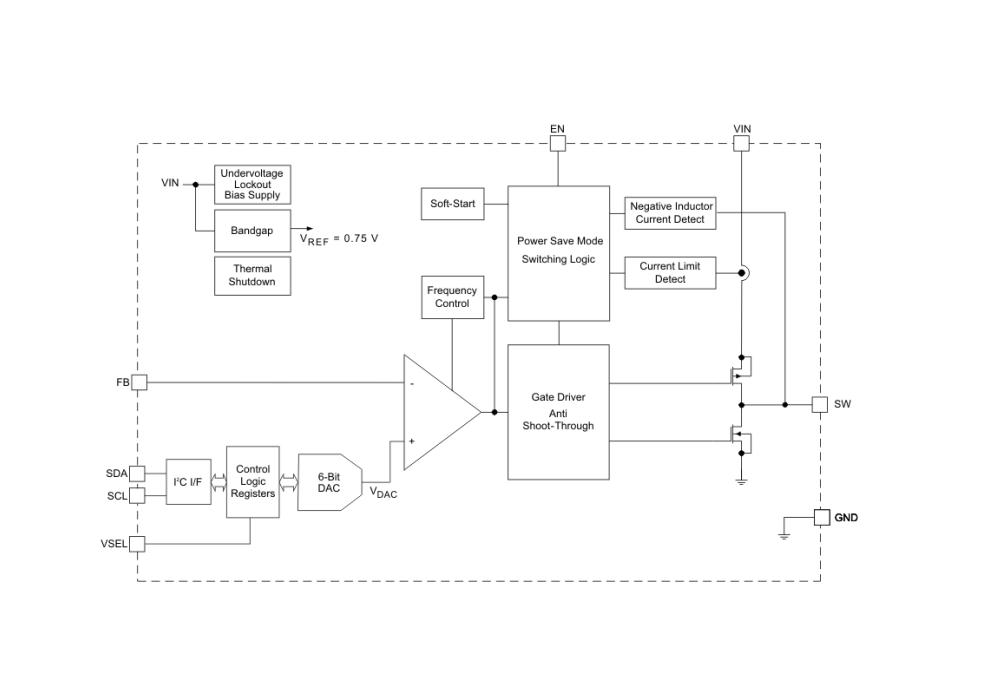

方框圖

一、概述

TPS62651 是一款高頻、高效率的同步降壓直流-直流轉換器，專為電池供電的便攜式應用而設計。它支持高達 800mA 的負載電流，并具有 I2C 兼容接口，允許動態電壓調節和模式控制。

二、主要特性

• ?高頻操作?：固定 6MHz 開關頻率，支持小尺寸電感和電容。
• ?高效率?：在 6MHz 操作時效率可達 86%。
• ?低靜態電流?：僅 38μA，有助于延長電池壽命。
• ?動態電壓調節?：通過 I2C 接口實現，電壓調節步長可達 12.5mV。
• ?模式切換?：自動在 PWM（脈沖寬度調制）和 PFM（脈沖頻率調制）模式之間切換，以維持高效率。
• ?熱保護和過流保護?：集成熱關斷和過流保護功能，增強系統可靠性。
• ?小型封裝?：采用 9 引腳 NanoFree?（CSP）封裝，解決方案尺寸小于 13mm2。

三、應用

• 智能手機
• 手持電腦
• 微 DC-DC 轉換器模塊
• OMAP? 應用處理器核心供電

四、電氣特性

• ?輸入電壓范圍?：2.3V 至 5.5V
• ?輸出電壓范圍?：0.75V 至 1.5375V（可調），通過 I2C 接口設置。
• ?負載電流?：最大 800mA
• ?效率?：在不同負載和輸入電壓條件下，效率高達 86%
• ?靜態電流?：在 PWM 模式下為 5.35mA，在關機模式下低于 3.5μA。

五、功能框圖

文檔提供了功能框圖，展示了 TPS62651 的內部結構，包括功率開關、頻率控制、軟啟動、電流限制檢測、欠壓鎖定、熱關斷等關鍵模塊。

六、引腳分配

• ?VIN?：輸入電壓引腳。
• ?SW?：開關引腳，連接內部功率 MOSFET 的漏極。
• ?GND?：地引腳。
• ?EN?：使能引腳，用于控制設備的開啟和關閉。
• ?VSEL?：電壓選擇引腳，用于設置輸出電壓或選擇操作模式。
• ?SDA? 和 ?SCL?：I2C 接口數據線和時鐘線。
• ?FB?：反饋引腳，用于輸出電壓的監測。

七、應用信息

• ?電感選擇?：推薦使用 0.3μH 至 1.3μH 范圍內的電感。
• ?輸出電容選擇?：推薦使用 4.7μF 至 10μF 范圍內的陶瓷電容。
• ?輸入電容選擇?：對于大多數應用，推薦使用 2.2μF 或 4.7μF 的電容。
• ?布局考慮?：強調了輸入電容、電感和輸出電容應盡可能靠近 IC 引腳放置，以減少噪聲和干擾。

八、封裝和尺寸

• ?封裝類型?：9 引腳 NanoFree?（CSP）封裝。
• ?尺寸?：小于 13mm2 的解決方案尺寸。

九、其他信息

• ?絕對最大額定值?：包括輸入電壓、輸出電壓、結溫等參數的最大值。
• ?推薦工作條件?：詳細列出了推薦的工作環境溫度、輸入電壓等條件。
• ?訂購信息?：提供了不同輸出電壓版本和封裝選項的訂購信息。

十、I2C 接口描述

• ?通信協議?：支持標準模式（100kbps）、快速模式（400kbps）、快速模式+（1Mbps）和高速模式（高達 3.4Mbps）。
• ?寄存器描述?：詳細描述了 VSEL0、VSEL1、CONTROL1 和 CONTROL2 四個寄存器的功能和用途。
