TPS57060-Q1 器件是一款具有集成高側 MOSFET 的 60V 0.5A 降壓穩壓器。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式將空載、穩壓輸出電源電流降至 116 μA。當使能引腳處于低電平狀態時，關斷電流降低至 1.3 μA。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能引腳增加。輸出電壓啟動斜坡由慢速啟動引腳控制，該引腳也可以配置為排序和跟蹤。開漏電源良好信號指示輸出在標稱電壓的 92% 至 109% 范圍內。
*附件：tps57060-q1.pdf

寬開關頻率范圍允許優化效率和外部組件尺寸。頻率折返和熱關斷可在過載情況下保護器件。

TPS57060-Q1 器件采用 10 引腳熱增強型 MSOP-PowerPAD 封裝 （DGQ） 和 VSON （DRC） 封裝。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 +125°C
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 3.5V 至 60V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，采用脈沖跳躍 Eco 模式控制方案
• 116μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢速啟動/排序
• 欠壓和過壓電源良好輸出
• 可調 UVLO 電壓和滯后
• 0.8V 內部電壓基準

參數

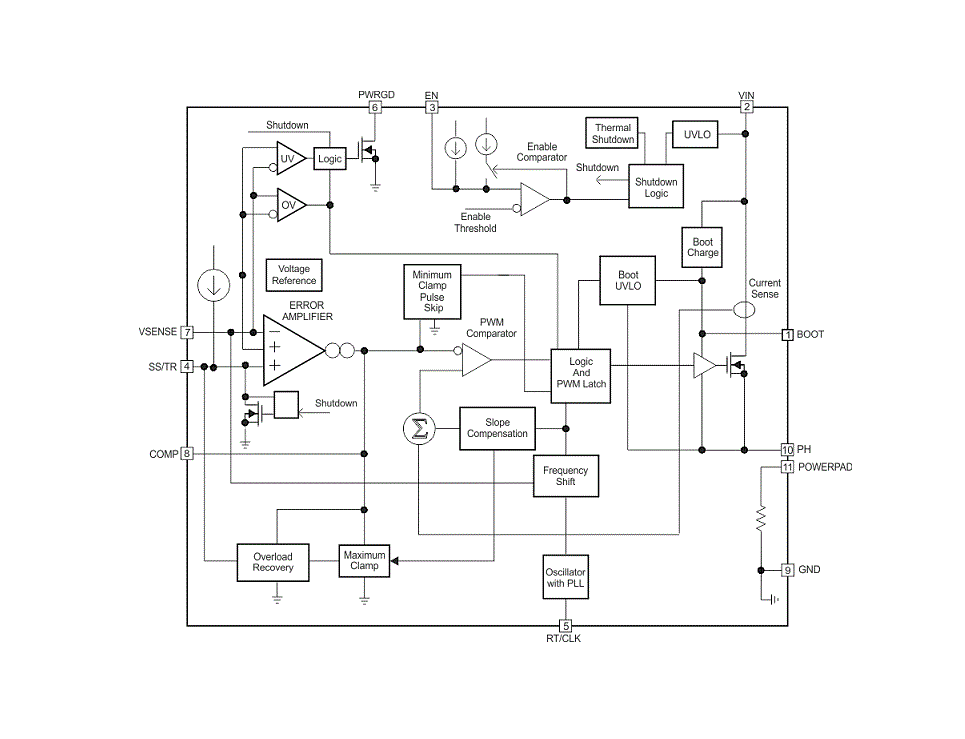

方框圖

一、產品概述

TPS57060-Q1 是一款專為汽車和工業應用設計的 60V、0.5A 降壓 DC-DC 轉換器，集成有高側 MOSFET。該轉換器支持寬輸入電壓范圍（3.5V 至 60V），采用固定頻率、電流模式控制，適用于 12V、24V 和 48V 的工業和商業低功耗系統，以及汽車信息娛樂、ADAS、無線充電等多種應用。

二、主要特性

• ?AEC-Q100 認證?：適用于汽車應用，溫度等級為 -40°C 至 +125°C。
• ?寬輸入電壓范圍?：3.5V 至 60V。
• ?高側 MOSFET 集成?：降低外部組件數量，提高效率。
• ?Eco-mode? 控制?：輕載時通過脈沖跳躍模式降低靜態電流，提高效率。
• ?低靜態電流?：啟用引腳處于低電平時，關機電流降至 1.3μA。
• ?保護功能?：包括過流保護、過熱關斷和欠壓鎖定。
• ?可調輸出電壓?：通過外部電壓分壓器設置。
• ?小尺寸封裝?：提供 MSOP-PowerPAD? 和 VSON 封裝選項。

三、電氣特性

• ?輸出電壓范圍?：可調至 0.8V 及以上。
• ?最大輸出電流?：0.5A。
• ?開關頻率范圍?：100kHz 至 2500kHz 可調。
• ?內部參考電壓?：0.8V。
• ?熱阻?：DGQ 封裝為 67.4°C/W，DRC 封裝為 45.2°C/W。

四、功能描述

• ?固定頻率 PWM 控制?：減少輸出電容，簡化外部頻率補償設計。
• ?低壓降操作?：高側 MOSFET 支持高達 100% 的占空比，實現低壓降。
• ?軟啟動和跟蹤?：慢啟動引腳控制輸出電壓上升時間，支持電源排序和跟蹤。
• ?過壓瞬態保護?：防止輸出過壓瞬態，保護電路穩定。
• ?熱關斷和欠壓鎖定?：保護電路防止過熱和輸入電壓過低。

五、應用信息

• ?典型應用?：包括汽車信息娛樂、ADAS、無線充電和工業 DC 電源系統等。
• ?設計指南?：提供了詳細的設計步驟和組件選擇指南，包括電感、輸出電容、輸入電容等。
• ?布局考慮?：強調了布局對性能的重要性，提供了布局指南和示例。

六、封裝與尺寸

• ?封裝類型?：MSOP-PowerPAD?（DGQ）和 VSON（DRC）。
• ?封裝尺寸?：均為 3.00mm × 3.00mm。

七、文檔支持

• ?相關文檔?：提供了相關的技術文檔、設計資源和軟件工具鏈接。
• ?社區資源?：鏈接到 TI 社區資源，包括 TI E2E? 在線社區。
• ?商標信息?：列出了文檔中的商標信息。
• ?靜電放電警告?：提醒處理集成電路時需注意靜電放電防護。
