樹莓派是一款功能強大且價格親民的微型計算機，廣受開發者、創客和科技愛好者的喜愛。它適用于網站搭建、智能家居控制、游戲開發以及編程學習等多種應用場景。

艾利光科技針對樹莓派開發板集成GMSL相機的需求，推出了適用于樹莓派5的GMSL相機接入套件，支持多路GMSL攝像頭同時接入。本文將介紹該套件的應用場景、硬件連接方式及軟件配置方法，幫助您快速完成安裝與設置，助力您的創新項目順利開展。

應用場景

艾利光科技為樹莓派5推出的GMSL相機接入套件提供三種不同的組合配置，用戶可根據自身項目需求靈活選擇。該套件的核心組件是艾利光科技自主研發的轉接板，通過該轉接板可實現GMSL相機與Raspberry Pi 5開發板之間的物理連接。

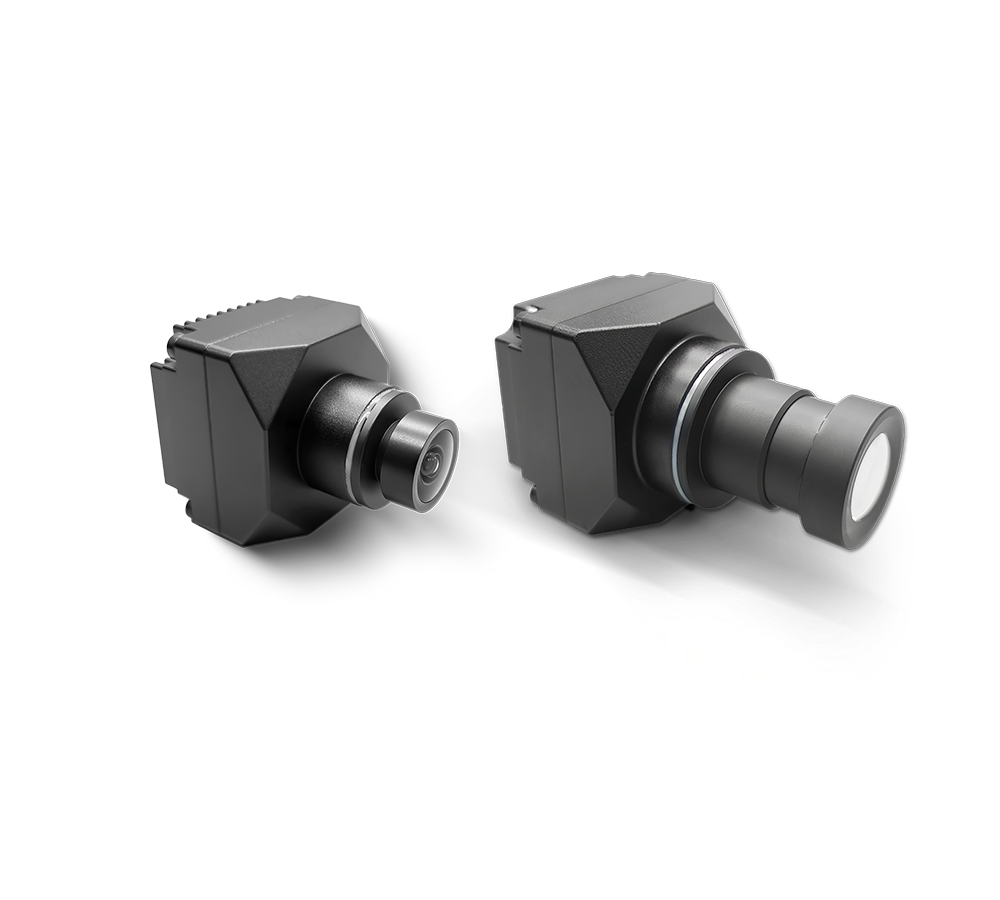

轉接板目前可適配艾利光科技2款GMSL攝像頭，分別為：

ISX031系列3M(1920*1536)30fps攝像頭

• OX08B系列8M(3840*2160)30fps攝像頭

并提供驅動支持。

GMSL相機接入套件滿足以下典型應用場景：

1. Master 應用

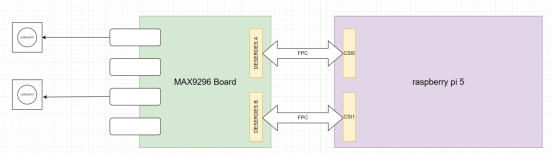

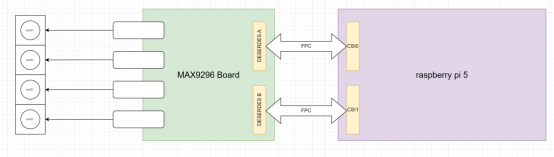

Master模式是指GMSL相機在數據傳輸和控制過程中處于主導地位的工作模式。在該模式下，轉接板支持單邊接入1路或2路相機，最多可同時連接4路分辨率為3M（1920×1536）、幀率為30fps的攝像頭。

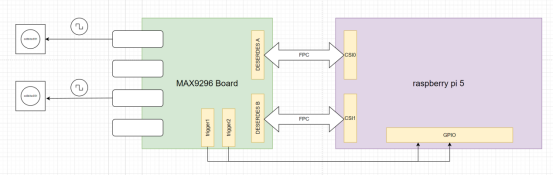

連接示意圖

2. Slave 應用

Slave模式是指GMSL相機在數據傳輸與控制過程中處于從屬狀態，需根據主設備的指令進行數據響應或傳輸。在此模式下，轉接板通過Trigger信號接口與Raspberry Pi 5開發板的GPIO接口相連，可接收外部觸發信號，實現最多4路相機的同步曝光控制。

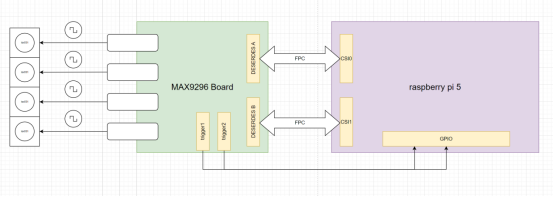

連接示意圖

硬件連接指南

1.電源連接

連接轉接板電源適配器、Raspeberry pi 5開發板電源適配器。

2.CSI接口連接

Raspeberry pi 5開發板CSI接口支持2路4Lane MiPi信號輸入，通過艾利光定制的FPC線束，可實現轉接板與開發板連接，連接示意如下圖：

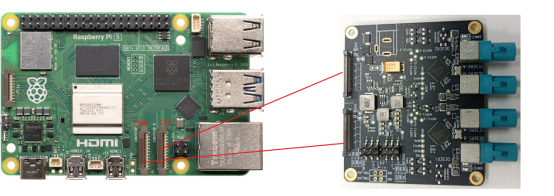

接口示意圖

注意：圖中標注的 CSI0 和 CSI1 為軟件定義的接口標識，與軟件參數配置相關。請務必按照示意圖所示方式進行連接，若采用其他連接方式，可能會導致軟件無法正常運行。

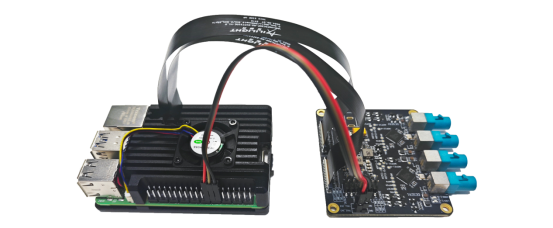

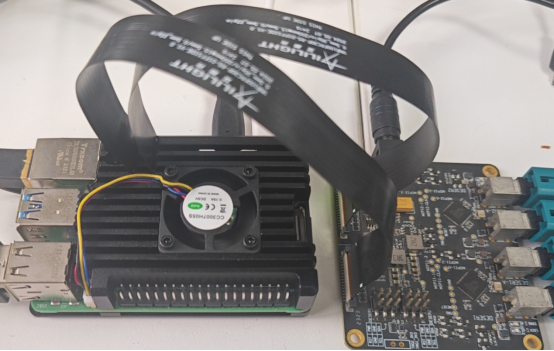

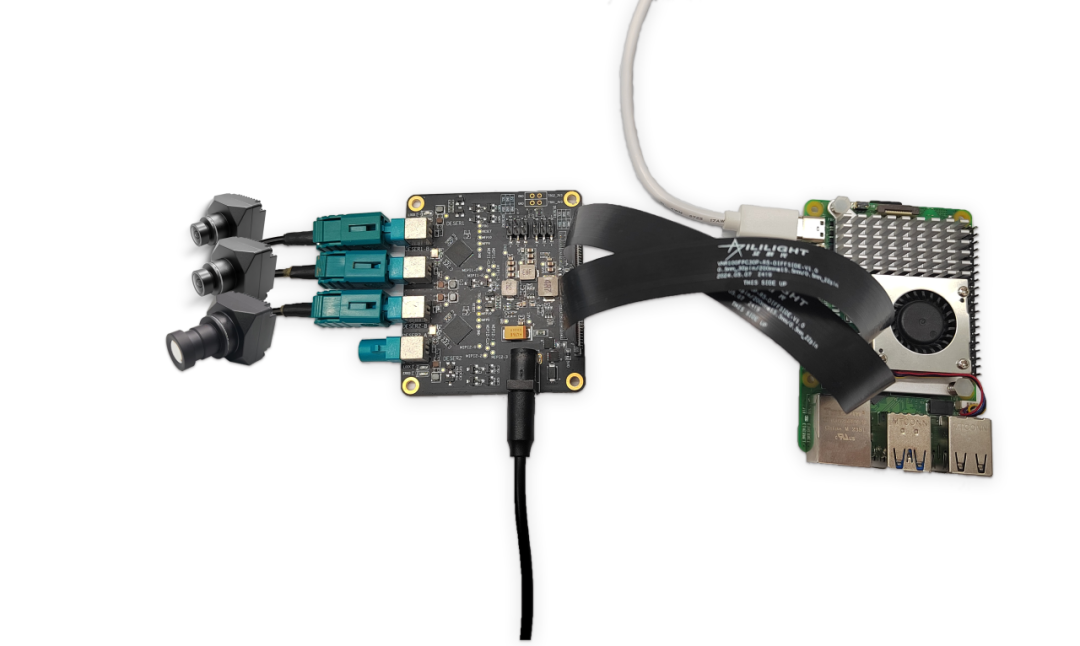

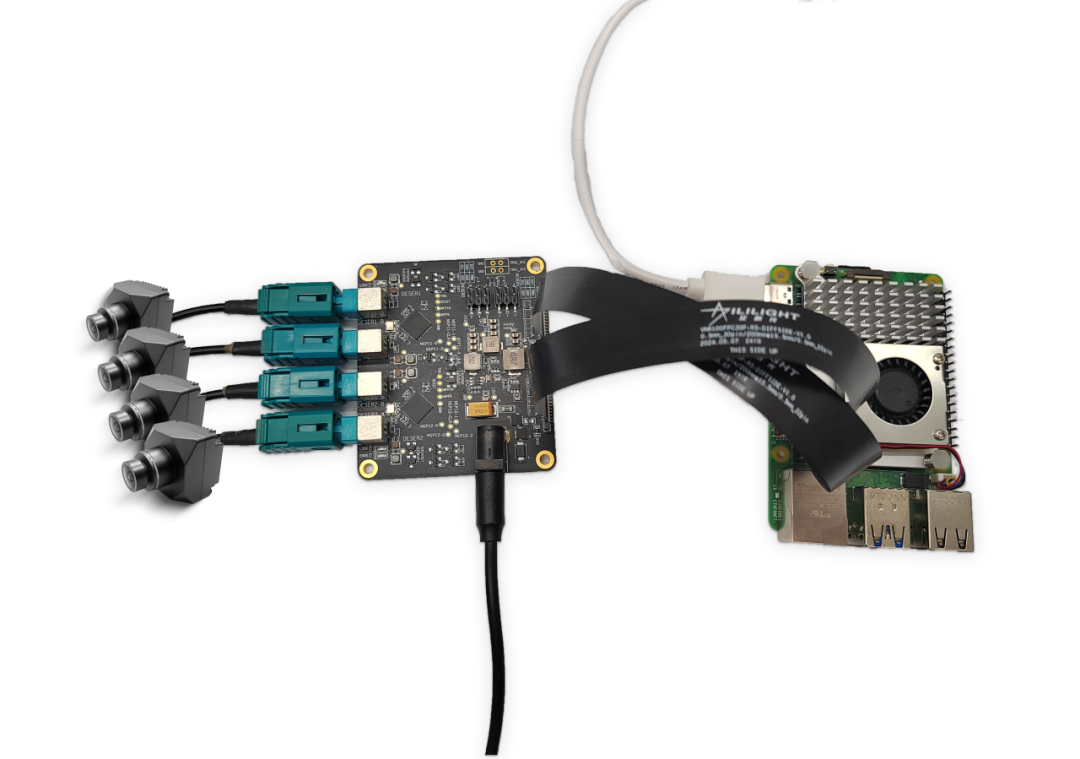

最終連接效果圖

3.RST和PWR引腳連接

轉接板配備了 RST（復位）和 PWR（電源控制）兩個引腳，其中 RST 引腳用于相機的復位操作，PWR 引腳則負責相機的電源管理。為了實現在一次通電周期內，通過軟件對相機進行重復配置與重啟，只需將這兩個引腳連接到 Raspberry Pi 5 開發板的 40 針 GPIO 接口上，即可實現對相機的靈活控制。

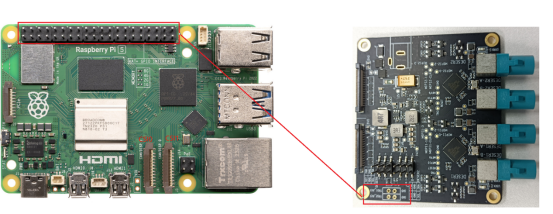

接口示意圖4.外部觸發連接

轉接板配有 RST（復位）和 PWR（電源控制）兩個引腳，分別用于相機的復位操作和電源管理。如需在單次通電過程中，通過軟件對相機進行重復配置與重啟，只需將這兩個引腳連接至 Raspberry Pi 5 的 40 針 GPIO 接口，即可實現對相機的靈活控制。

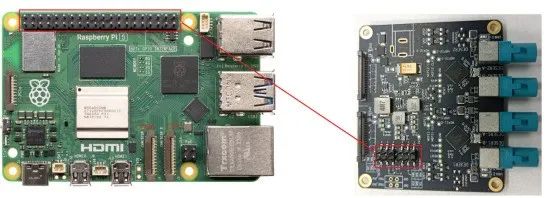

接口示意圖

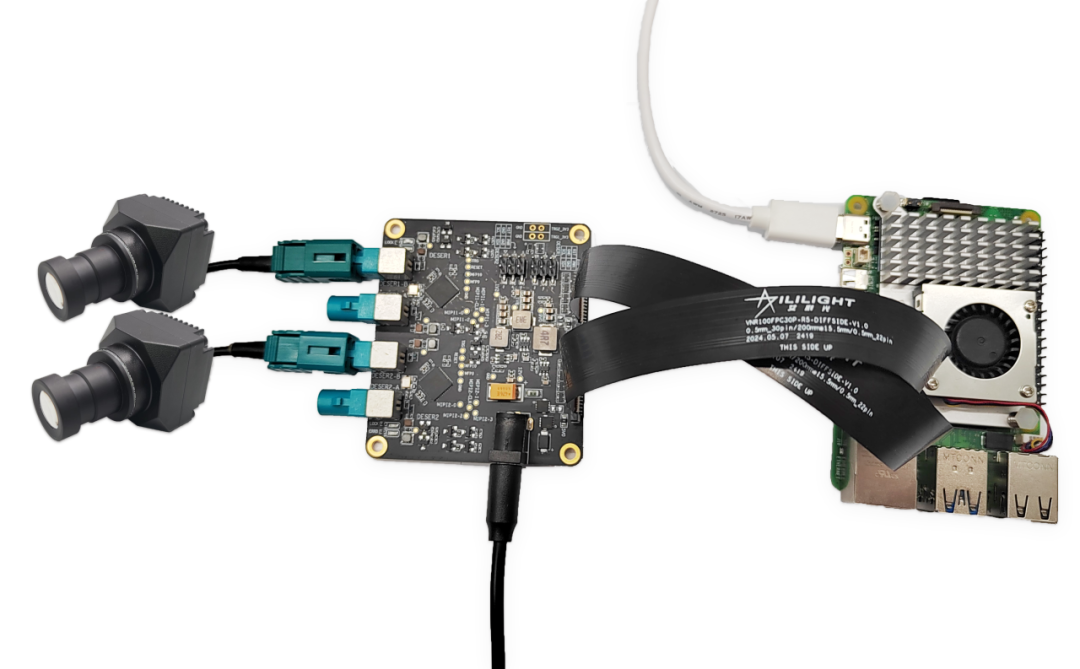

最終連接效果圖

軟件配置指南

1. 驅動加載

驅動加載分為兩個部分，第一部分是設備樹的加載，另一部分是Driver的加載。

1.1 設備樹的加載

① 將DTBO文件置于相應路徑

樹莓派支持成熟的 Overlays 機制，即通過 DTBO（設備樹覆蓋層）對設備樹進行動態補丁。這種機制與特定內核版本關系不大，只要設備樹結構未發生重大變化（如節點名稱變更），編譯生成的 DTBO 文件通常具有良好的通用性。

因此，我們只需將 Git 倉庫中的文件：

max9296\bin\6.6.31+rpt-rpi-2712\dtbo\max9296.dtbo

復制到樹莓派的 /boot/firmware/overlays/ 目錄下，即可完成配置。

參考指令：

sudo cp/mnt/nas_share/raspi_image/overlays/max9296.dtbo /boot/firmware/overlays/

②執行加載DTBO到設備樹

這里需要在config.txt文件中添加max9296.dtbo的支持，參考指令：

sudo vim /boot/firmware/config.txt

并輸入傳感器參數，這里我們以艾利光科技攝像頭為例，添加以下參數：

dtoverlay=max9296,sensor-type=ISX031_MAX96717_2CHdtoverlay=max9296,cam0,sensor-type=ISX031_MAX96717_2CH

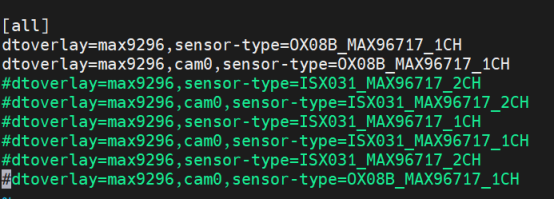

最終config.txt中的配置如下：

[all]#dtoverlay=max9296,sensor-type=0X08B MAX96717 1CH#dtoverlay=max9296,cam0,sensor-type=0X08B MAX96717 1CHdtoverlay=max9296,sensor-type=ISX031 MAX967172CHdtoverlay=max9296,cam0,sensor-type=ISX031 MAX967172CH#dtoverlay=max9296,sensor-type=ISX031 MAX96717 1CH#dtoverlay=max9296,cam0,sensor-type=ISX031 MAX96717 1CH#dtoverlay=max9296,sensor-type=ISX031 MAX96717 2CH#dtoverlay=max9296,cam0,sensor-type=0X08B MAX96717 1CH

重啟后，可以通過執行以下指令來驗證Overlay是否已成功加載。若系統中出現名為max9296的設備節點，則表明Overlay加載成功。

cd/proc/device-tree/axi/pcie@120000/rp1/i2c@80000/max9296@10

1.2Driver的加載

基于 Raspberry Pi 官方發布的鏡像版本，我們為每個內核版本預先編譯了對應的驅動程序，并上傳至 GitHub，方便用戶下載使用。您只需根據當前系統所使用的內核版本，將 GitHub 中對應的 .ko 驅動文件復制到 /lib/modules/{內核版本號}/ 目錄下即可。

{kernel version}可以使用以下指令獲?。?/span>

$uname-r6.6.31+rpt-rpi-2712

然后執行，并分析驅動依賴：

sudodepmod

最后輸入以下指令：

sudomodprobe max9296

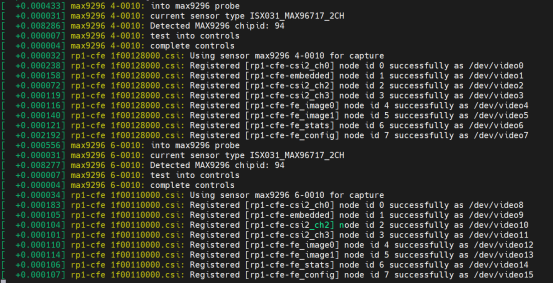

當驅動加載成功后，dmesg命令會輸出相應的日志信息。若日志內容中未出現任何錯誤報告，則表明驅動已成功加載。

注意：

在此場景中，我們選擇使用 modprobe 而非 insmod 來加載驅動，主要原因是 Linux 下的 V4L2 驅動框架結構復雜，且依賴多個內核模塊。modprobe 能夠自動解析并加載所需的依賴模塊，確保 V4L2 驅動完整、正確地加載和運行，而 insmod 則無法自動處理這些依賴關系。

2. 配置media pipe在Raspberry Pi 5的原生CFE（固件環境）驅動中，CSI2和CFE并未直接串聯。因此，需要手動重新配置pipe（管道）。

為此，我們已在 Git 倉庫的 max9296\script\ 路徑下提供了相關腳本。請將其中的 aili_run_camera.sh 文件復制到 Raspberry Pi 的任意目錄，然后執行以下命令運行腳本：

./aili_run_camera.sh csi_channel width hight deserdes_channel

參數解析：

csi_channel ：表示指定使用的CSI（Camera Serial Interface）通道。所有可配置參數如下：

csi0-- 使用csi0，參考硬件連接的示意圖csi1-- 使用csi1，參考硬件連接的示意圖all -- 同時使用csi0和csi1

width :表示當前該CSI通道所連接的Sensor（傳感器）分辨率的寬度。

height：表示當前該CSI通道所連接的Sensor（傳感器）分辨率的高度。

deserdes_channel：用于指定是使用一個還是兩個deserdes通道。當僅使用一個通道時，需使用LINKA，配置參數如下：

1ch-- 使用deserdes的一個通道，LINKA2ch-- 使用deserdes的兩個通道

注意事項：

1. 參數 width 和 height 必須與所加載的傳感器驅動類型相匹配：

當使用 ISX031_MAX96717_2CH 或 ISX031_MAX96717_1CH 驅動時，width 應設置為 1920，height 應設置為 1536；

當使用 OX08B_MAX96717_1CH 驅動時，width 應設置為 3840，height 應設置為 2160。

2. 在加載 OX08B_MAX96717_1CH 驅動時，deserdes_channel 只能配置為 1ch（單通道）。使用示例：

./aili_run_camera.shall 192015362ch//

表示同時使用csi0和csi1，分辨率設置為1920x1536，deserdes的兩個通道同時輸出,即同時采集4路圖像。

執行完畢后，若控制臺顯示已執行的指令且未報錯，則表明操作已成功完成。

3.使用gstreamer顯示圖像

您可以使用位于 max9296\script\ 目錄下的腳本來同時顯示圖像。請將其中的 aili_review_camera.sh 腳本文件復制到 Raspberry Pi 的任意目錄中，并在該目錄下執行以下命令，即可啟動圖像顯示功能：

./aili_review_camera.sh csi_channel width hight deserdes_channel

參數解析：

csi_channel ：表示指定使用的CSI（Camera Serial Interface）通道。所有可配置參數如下：

csi0-- 使用csi0，參考硬件連接的示意圖csi1-- 使用csi1，參考硬件連接的示意圖all -- 同時使用csi0和csi1

width :表示當前該CSI通道所連接的Sensor（傳感器）分辨率的寬度。

height：表示當前該CSI通道所連接的Sensor（傳感器）分辨率的高度。

deserdes_channel：用于指定是使用一個還是兩個deserdes通道。當僅使用一個通道時，需使用LINKA，配置參數如下：

1ch-- 使用deserdes的一個通道，LINKA2ch-- 使用deserdes的兩個通道

注意事項：

1. 請確保此腳本的參數與./aili_run_camera.sh腳本的參數保持一致。2. 該指令必須在具備圖形用戶界面的本地控制臺執行，無法通過遠程SSH連接執行。

應用示例

示例一：4路3M(1920*1536)攝像頭應用

采用4個艾利光ISX031系列攝像頭

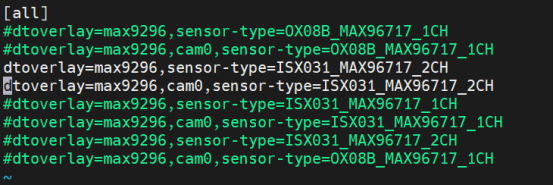

config.txt 配置：

依次執行指令：

./aili_run_camera.sh all 192015362ch./aili_review_camera.sh all 192015362ch

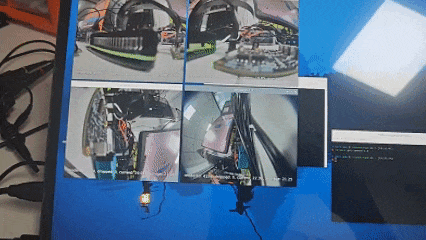

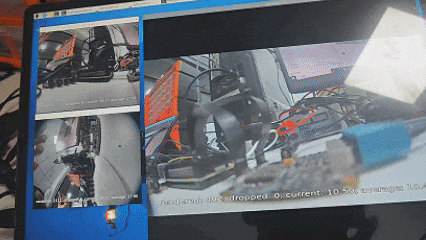

執行結果：

示例二：2路8M(3840*2160)攝像頭應用

采用2個艾利光OX08B系列攝像頭

config.txt 配置：

依次執行指令：

./aili_run_camera.sh all 384021601ch./aili_review_camera.sh all 384021652ch

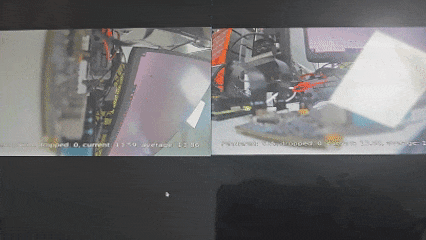

執行結果：

示例三：3路攝像頭應用

采用2個艾利光ISX031系列3M(1920*1536)攝像頭及1個艾利光OX08B系列8M(3840*2160)攝像頭

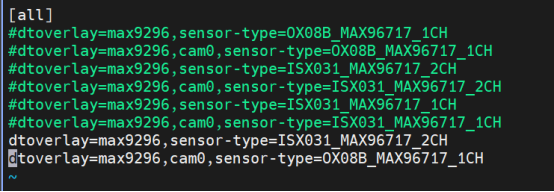

config.txt 配置：

依次執行指令：

./aili_run_camera.sh csi1 192015362ch./aili_run_camera.sh csi0 384021601ch./aili_review_camera.sh csi1 192015362ch./aili_review_camera.sh csi0 384021601ch

執行結果：
