LP6273是一款專為筆記本/顯示器GOA(Gate On Array)TFT-LCD面板設計的少進多出的低功耗電平轉換芯片，可將時序控制器(TCON)的低壓邏輯信號轉換為TFT-LCD面板所需的高低壓驅動信號(-18V至40V)直接驅動液晶面板的柵極驅動電路(GOA)。

LP6273集成了8路CLK，2路STV，2路LC，一路Reset，一路VSSG，共14個輸出通道。輸入電源支持雙路VGH,雙路VGL, CLK采用2進多出架構，輸入的CLK_IN的頻率最高可以支持到500KHz，輸出的CLK可靈活配置成4CLK/6CLK/8CLK等模式。其他低頻通道均采用直進直出架構。芯片還配有4路可編程Set信號，方便客戶根據不同的面板時序需求來靈活配置相關設定。

LP6273內置了兩種模式的電荷共享功能，可通過外部Set2來開啟或關閉此功能，開啟電荷共享功能可降低系統功耗達到提升效率的目的。輸出的LC1，LC2以及STV0的高電平Follow VGH2，此設計可以滿足氧化物面板的應用需求。

LP6273應用電路簡單，配置靈活。封裝采用QFN4x4-32，可滿足窄邊PCBA的應用需求。

LP6273產品主要特點

高性能電平轉換

寬電壓覆蓋：支持-18V至40V輸出，最大輸入耐壓達55V(VGH-VGL)，適配各類TFT-LCD面板需求

高速響應：輸入至輸出延遲低至150ns，精準同步時序信號

高轉換速率：支持4.7nF容性負載，輸出上升/下降沿速率達75V/μs，確保信號快速切換

靈活配置，集成度高

多相位時序控制：支持4相/6相/8相時鐘模式(通過SET1配置)，滿足不同面板的時序需求

電荷共享功能：支持通道間或通道對地電荷共享(通過SET2配置)，功耗可降低約10%-15%

STV Xon狀態可調：獨立配置STV1/2跟隨VGH或VGL(通過SET3配置)，滿足不同面板關機需求

自動脈沖功能：支持RSTOUT自動脈沖啟動(通過SET3配置)，滿足不同面板開機RST需求

高可靠，多重保護功能

欠壓鎖定(UVLO)

過溫保護(OTP)

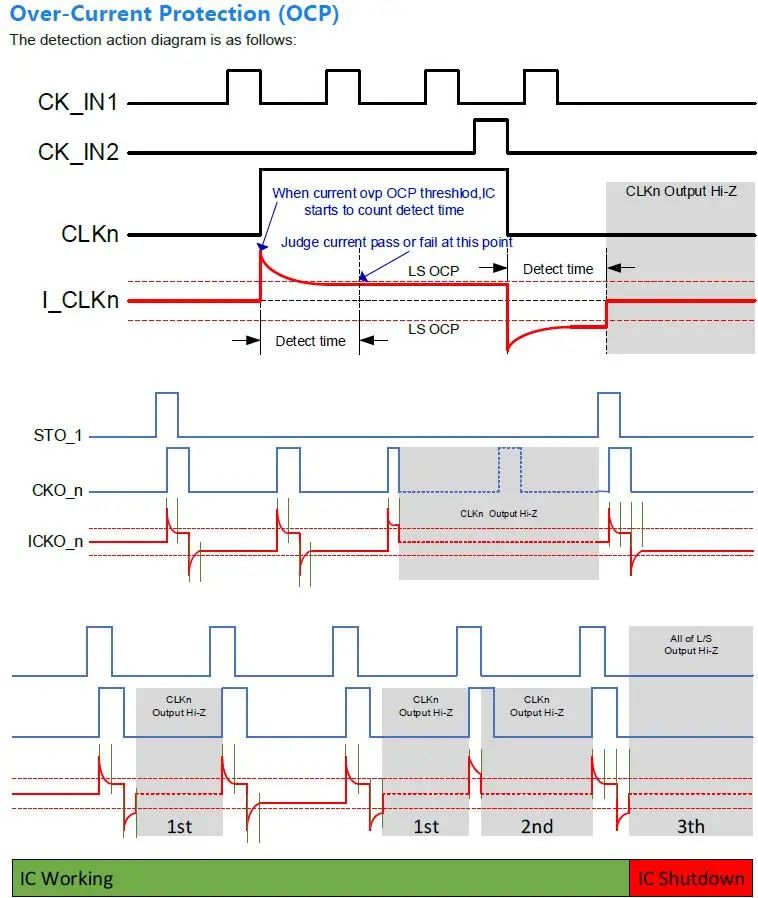

OCP保護

微源半導體目前有多種規格的電平轉換芯片方案可供客戶選擇。包括多進多出，一進多出，兩進多出等高頻輸出控制方式;輸出的CLK通道涵蓋4/6/8/10 等;不同的產品型號都各集成了一些特色功能，如電荷共享設定，1line/2line mode設定，OCP多檔可調設定以及開機關機相關功能設定等。我們的產品能夠滿足不同需求的TV/MNT/NB顯示屏應用。

具體性能參數指標可聯系微源獲取數據手冊
