ALINX 作為 FPGA 開發板領域領先供應商，RFSoC 系列開發板精準定位于雷達通信、5G 基站、衛星通信、測試測量等對性能要求嚴苛的高端射頻應用。

RFSoC 技術是現代無線電系統設計領域的重大突破。這項技術將以下模塊高度集成于單一芯片之上：

高性能的 RF 數據轉換器（ADC/DAC）

靈活的可編程邏輯（FPGA）

強大的多核處理器（ARM）

從根本上簡化了傳統射頻信號鏈的復雜性，顯著降低了功耗、物理體積和整體成本，將信號延遲縮短至微秒級別，大幅提升了系統性能和設計靈活性。

ALINX 旗下五款主流 RFSoC 射頻開發板主要基于

AMD RFSoC Gen3ZU47DR系列芯片

AMD RFSoC Gen3ZU49DR系列芯片

兩者的主要區別集中在ADC/DAC 通道數上：

ZU47DR 集成

8 路 14 位 ADC（最高 5GSPS 采樣）

8 路 14 位 DAC（最高 9.85GSPS 采樣）

ZU49DR 集成

16 路 14 位 ADC（最高 2.5GSPS 采樣）

16 路 14 位 DAC（最高 9.85GSPS 采樣）

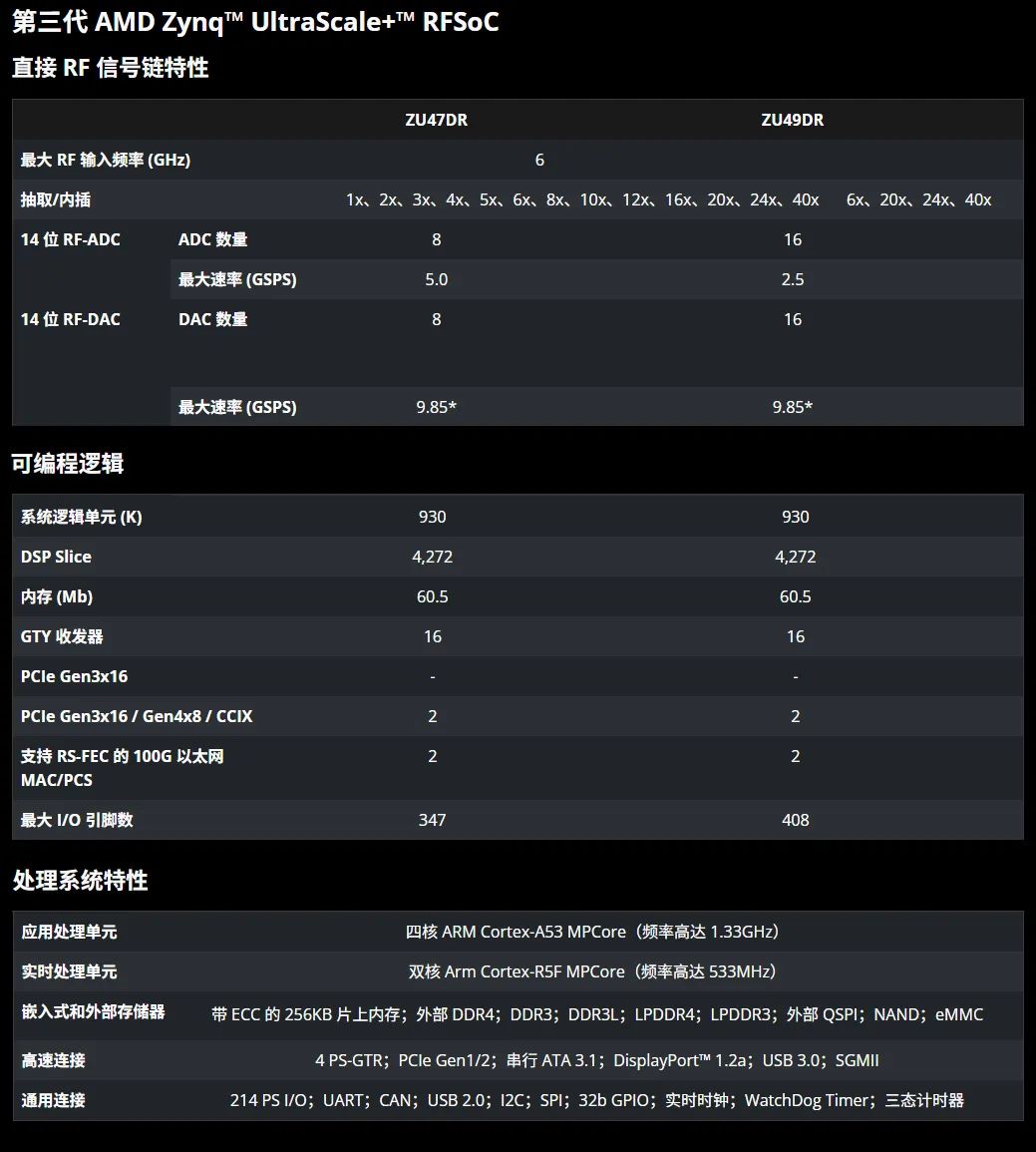

（AMD RFSoC FPGA 芯片 ZU47DR vs. ZU49DR）

下面將按照主芯片類別，依次為大家介紹。

基于 ZU47DR 系列

這一系列芯片在平衡 RF 性能、邏輯資源與功耗方面表現出色，尤其適用于對單通道帶寬有較高需求、同時注重整體功耗和集成度的應用，適合作為中等規模、高帶寬RF 系統的核心。典型應用有：超寬帶毫米波雷達、高精度測試測量等。

ALINX 基于 ZU47DR 的射頻開發板，提供從緊湊型到雙芯協同的多元選擇。

AXW22

緊湊型高性能，入門首選

AXW22 設計了 2 路 RF-ADC/DAC 通道，但 ADC 采樣率高達 5GSPS，DAC 高達 9.85GSPS，確保在小巧體積下實現超寬帶信號處理。非常適合空間受限、預算友好或作為RFSoC 入門學習的快速原型開發，例如便攜式 SDR 或特定高帶寬測試場景。板載高速光口也保證了數據的快速傳輸。

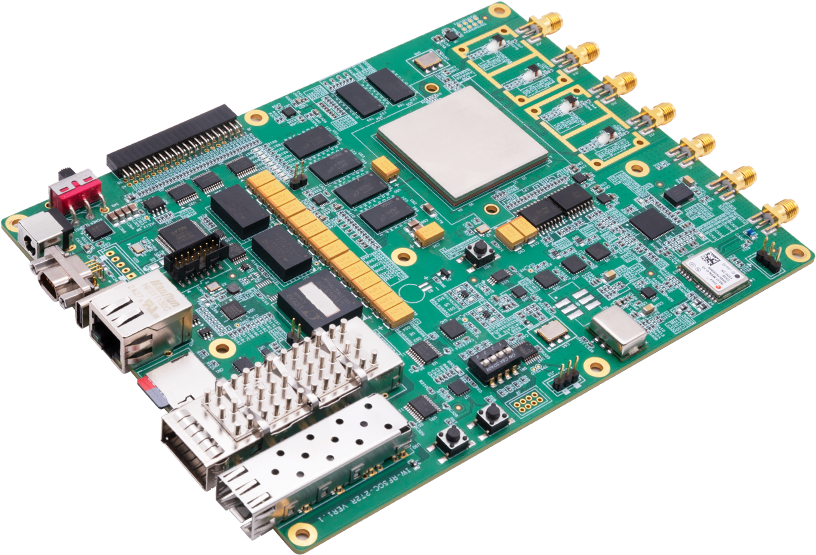

（點擊圖片了解 AXW22 詳情）

AXRF47

超寬帶多通道，均衡進階

ALINX AXRF47 可視為 AXW22 的性能進階版，同樣基于 ZU47DR，它將 RF 通道數提升至 8 路 14 位 RF-ADC/DAC，是為中高通道數和超寬帶應用設計的通用平臺。

其內置的數字上下變頻（DUC）和插值抽取（DDC）功能，極大簡化了射頻信號鏈設計，將更多處理從模擬域轉移到數字域。此外，它提供M.2 NVMe 接口、Micro SD 卡座等，增強了存儲擴展的靈活性。AXRF47 適合需要平衡通道數與單通道帶寬、并希望進行靈活擴展的 5G 基帶、衛星通信和通用測試測量等應用。

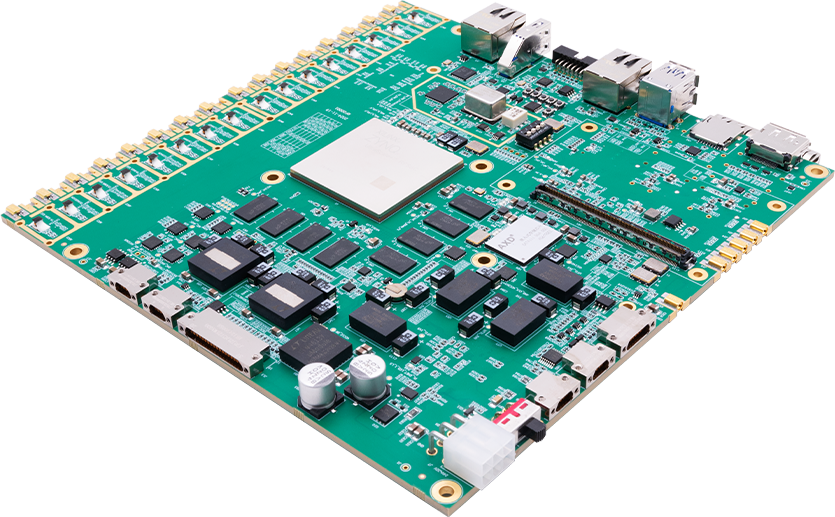

（Zynq UltraScale+ RFSoC 射頻開發板 AXRF47）

AXW47

雙芯協同，算存雙修

AXW47 是 ZU47DR 系列中的性能擔當，它采用 ZU47DR RFSoC 與 XCKU115 純邏輯 FPGA 的雙 FPGA 協同架構，擁有額外的 1451K 邏輯單元和 5520 個 DSP 切片資源，以及總計 22GB DDR4 內存和 4 路 NVMe 接口的強大存儲能力。

AXW47 專為那些需要處理復雜算法（如大規模深度學習推理、高級波束成形）、高吞吐量數據記錄和實時分析的前沿研發項目而生，是突破性能瓶頸、探索未來技術的優選平臺。

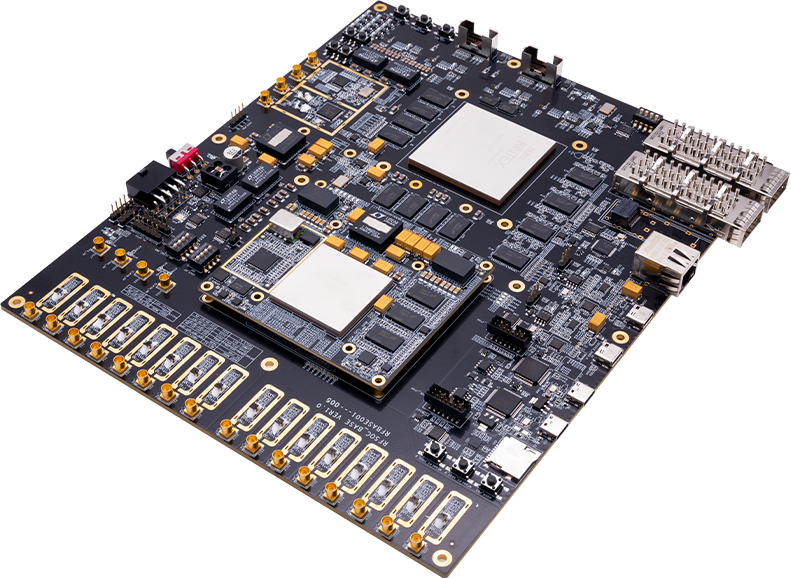

（點擊圖片了解 AXW47 詳情）

基于 ZU49DR 系列

ZU49DR 在 RF 通道數上更具優勢，側重于高通道密度和大規模并行處理，適用于需要同時處理大量 RF 信號的應用，包括大規模 MIMO 基站、大型相控陣?yán)走_(dá)系統等。

AXW49

高通道密度，5G 大型基站主力

當您的項目對并行 RF 通道數有大規模需求時，首選 ALINX AXW49。

它基于 ZU49DR 芯片，提供多達 16 路 14 位 RF-ADC/DAC 通道，是 ALINX 系列中通道密度最高的一款。盡管 ADC 采樣率為 2.5GSPS，但其強項在于大規模并行處理能力和雙 100G QSFP28 光口帶來的超高數據吞吐量。AXW49 特別為 5G Massive MIMO 基站和大型相控陣?yán)走_(dá)優化，在這些場景中，天線數量和數據聚合能力遠比單個通道的極致帶寬更為關鍵，能夠?qū)崿F(xiàn)更高的空間分辨率和系統容量。

AXW49 還額外提供了一個Kontron x86 模塊接口，將 RFSoC 的定制硬件加速能力，與高性能 x86 處理器的通用計算能力，無縫融合在一個板卡上，讓您可以同時運行復雜操作系統和RF處理任務。適用于需要深度數據分析、高級決策或圖形界面的智能無線電和邊緣計算場景。

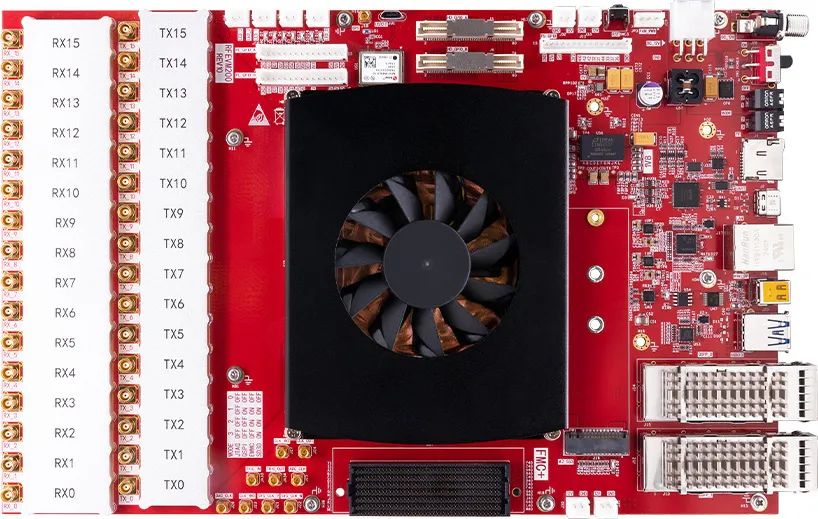

（點擊圖片了解 AXW49 詳情）

AXRF49

高通道密度再升級，面向自適應無線電

ALINX AXRF49 同樣擁有 16 路 14 位 RF-ADC/DAC 通道，它是一個功能強大的單芯片自適應無線電平臺，配備 8GB eMMC 用于系統啟動和應用存儲，板載 M.2 接口支持高速大容量 NVMe SSD 擴展，滿足海量數據的本地記錄和回放需求。提供 FMC+ 擴展接口和 ECC 內存，增強了可靠性和靈活性，能夠適應未來通信標準和多頻段支持，將射頻設計更多地轉移到數字域，加速新功能的迭代。更加適用于構建更可靠、更靈活、功能更全面的自適應無線電系統，是長期部署和復雜系統開發的理想工具。

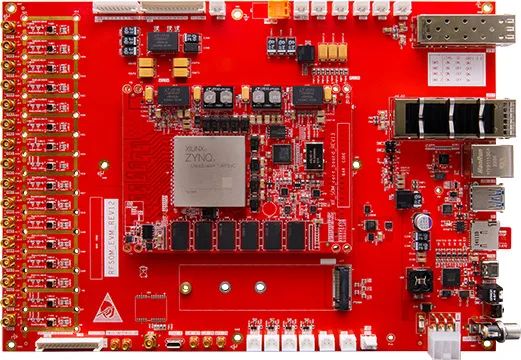

（點擊圖片了解 AXRF49 詳情）

選型建議

針對 5G 基站與大規模 MIMO

首選：ALINXAXW49 或 AXRF49

這兩款板卡均提供 16 路高密度 RF 通道和強大的邏輯資源，完美契合 5G Massive MIMO 對多天線并行處理的嚴苛需求。AXRF49 提供 FMC+ 擴展和 ECC 內存，更可靠更靈活；而 AXW49 則以額外的 x86 處理器模塊接口提供更強算力。

針對相控陣/毫米波雷達/衛星通信

追求算力，可選：ALINX AXW47

對于需要實現最復雜波束成形算法、高精度探測或大規模數據處理的毫米波雷達系統，或是對于需要進行復雜信道模擬、信號干擾分析、高級調制解調的衛星通信研究，AXW47 的雙 FPGA 協同架構提供了無與倫比的計算資源和存儲能力。

追求高通道密度，可選：ALINX AXW49 或 AXRF49

對于需要大量陣元但對單個陣元帶寬要求適中的相控陣?yán)走_(dá)，16 路 RF 通道是關鍵優勢，可以考慮 AXW49 或 AXRF49。

追求多通道超寬帶，可選：ALINX AXRF47

如果應用更側重于單個通道的超寬帶信號捕獲和處理，AXRF47 的 8 路 5GSPS ADC 將是理想選擇。

針對測試測量與通用 SDR

同理，追求高通道密度，選擇 AXW49 或 AXRF49；追求多通道超寬帶，選擇 ALINX AXRF47。

對于需要緊湊型、便攜式或入門級但仍需高帶寬能力的 SDR 應用，選擇提供高采樣率與高速光口的AXW22。

針對入門級與緊湊型應用

選擇：ALINX AXW22

憑借緊湊的尺寸、高集成度、相對較低的成本以及完整的功能集，AXW22 是學習開發 RFSoC 應用，或部署于空間和預算受限但仍需高帶寬處理能力的入門級和緊湊型項目的首選。
