芯森電子CR1V傳感器賦能變頻器：電機調速的“微米級操控者”

在變頻器驅動電機飛速旋轉的瞬間，一股無形的電流洪流正穿過銅排——它狂暴、多變，卻決定著電機每一次精準啟停和調速。如何馴服這股能量？秘密藏在CR1VPB00系列電流傳感器里，這個僅有拇指大小的器件，正以近乎苛刻的精度為現代工業把脈。

電流監測的“神經末梢”

想象一下，變頻器如同電機的大腦，而CR1V傳感器就是遍布神經末梢的敏銳觸角。它采用閉環霍爾原理，像個不知疲倦的哨兵，實時捕捉從±6A到±25A（視型號而定）的電流信號。原副邊間高達2.5kV的絕緣耐壓，如同筑起一道防火墻，把高壓主回路與低壓控制電路徹底隔離。更難得的是，它在-40℃的冰點與85℃的炙烤下依然穩定，連UL94-V0級阻燃外殼都在提醒：這家伙是為嚴苛工業環境而生的。

傳統電流檢測常因精度不足導致電機“拖泥帶水”，而CR1V的殺手锏在于其微米級的控制力：

-誤差低于0.7%：即便滿負荷運行，測量偏差也微乎其微，相當于給電流裝了高精度顯微鏡；

- 1微秒極速響應：當電流突然躍變（di/dt=50A/μs），它能在百萬分之一秒內鎖定信號，比眨眼還快200倍；

-低溫漂特性：溫漂系數僅±0.05%/℃，從東北雪原到華南酷暑，讀數幾乎不受干擾。

某伺服電機廠商工程師曾感慨：“用了它之后，電機啟停的頓挫感消失了，就像抹平了機械運轉的毛刺。”

變頻器的心臟監護儀

在變頻器王國里，CR1V扮演著核心監護角色。無論是UPS電源的應急切換、風電變流器的功率調節，還是焊接電源的爆裂電流，它都能從容應對。其秘訣在于獨特的三匝數設計：

-單匝模式時直面±25A大電流沖擊，如同大力士扛鼎；

-切換到三匝模式后，靈敏度飆升，連±2A的微電流脈動也無所遁形。

這種靈活性讓變頻器設計者拍手稱快——再也不用為不同功率段定制傳感器了！

更驚艷的是它的“抗磁干擾”體質。普通傳感器在電流過載后往往出現零點偏移（術語叫磁失調電壓），而CR1V即便經歷3倍額定電流的沖擊，失調電壓仍被死死壓在±1mV以內。這好比長跑運動員沖線后心率瞬間歸零，為下一次精準控制鋪平道路。

藏在細節里的工業美學

連機械設計都暗藏玄機：

-原副邊引腳采用錯位布局，從物理上杜絕誤接高壓的風險；

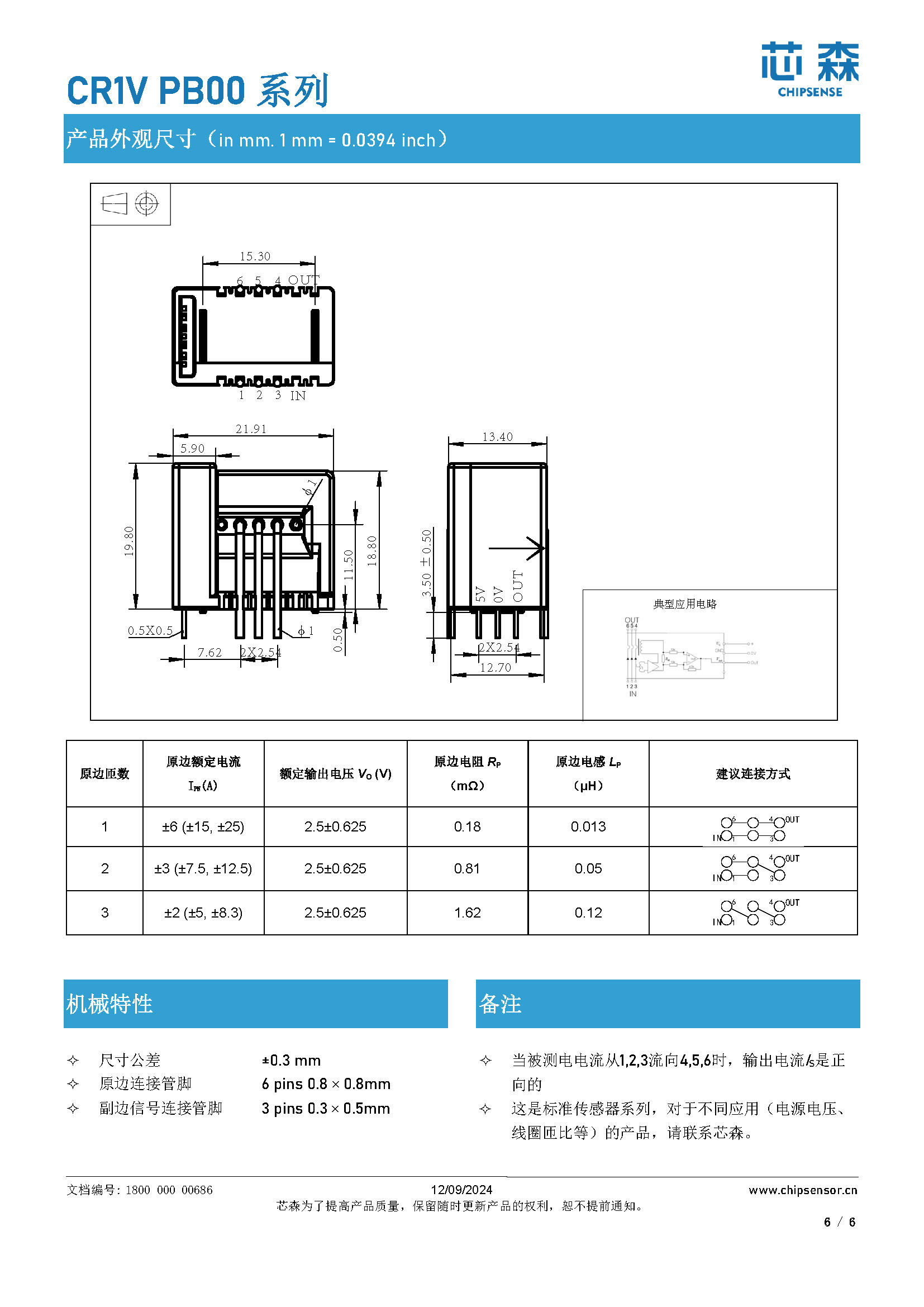

- 21.9×18.8mm的緊湊身材，輕松嵌入電路板縫隙；

-爬電距離拉到15.5mm，在潮濕油污環境中依舊安全無憂。

這些細節讓某變頻器總工調侃：“它像瑞士軍刀——小身材里裝著大學問。”

寫在最后

當工業4.0的浪潮席卷制造業，電機控制精度早已進入“微米時代”。CR1V傳感器用200kHz帶寬捕捉電流的每一次呼吸，用0.2%非線性度刻畫能量的真實軌跡。下次看見變頻器平穩驅動巨型風機時，不妨想想——正是這些藏在銅排間的“隱形操控者”，在電流的洪流中筑起了精準的堤壩。

>技術冷知識：CR1V的磁失調恢復能力源于閉環補償技術，原理類似用反向磁場實時抵消誤差，這招比開環方案高明得多——畢竟在工業現場，穩定比炫技更重要。
