LM3241 是一款直流/直流轉換器，針對從單節鋰離子電池為射頻功率放大器 （PA） 供電進行了優化。該設備還可用于許多其他應用。該器件將 2.7 V 至 5.5 V 的輸入電壓降至 0.6 V 至 3.4 V 的可調輸出電壓。輸出電壓使用 VCON 模擬輸入進行設置，用于控制 RF PA 的功率電平和效率。
*附件：lm3241.pdf

LM3241 提供三種工作模式。在 PWM 模式下，該器件以 6 MHz（典型值）的固定頻率運行，從而在驅動中重負載時最大限度地減少射頻干擾。在輕負載條件下，該器件會自動進入 Eco 模式，并以較低的開關頻率運行。在 Eco 模式下，靜態電流降低并延長電池壽命。關斷模式會關閉器件，并將電池消耗降低至 0.1 μA（典型值）。

LM3241 采用 6 凸點無鉛 DSBGA 封裝。高開關頻率 （6 MHz） 允許使用微型表面貼裝元件。只需三個小型外部表面貼裝元件、一個電感器和兩個陶瓷電容器。

特性

• 6MHz（典型值）PWM 開關頻率
• 由單節鋰離子電池（2.7 V 至 5.5 V）供電
• 可調輸出電壓（0.6 V 至 3.4 V）
• 750mA 最大負載能力
• 高效率（3.9 V 時典型值為 95%） 在 、3.3 伏外在 500 mA 時）
• 自動 Eco 模式?和 PWM 模式更改
• 6 焊球 DSBGA 封裝
• 電流過載保護
• 熱過載保護
• 軟啟動功能
• C在和 C外是 0402 （1005） 外殼尺寸和 6.3 V 額定電壓陶瓷電容器
• 采用 0805 （2012） 外殼尺寸的小型片式電感器

參數

方框圖

一、產品概述

• ?產品名稱?：LM3241
• ?類型?：6-MHz，750-mA微型可調降壓DC-DC轉換器
• ?封裝?：6-bump DSBGA
• ?應用領域?：電池供電的RF功率放大器、手持無線電、RF PC卡等

二、主要特點

• ?高效率?：典型效率達95%（在3.9V輸入，3.3V輸出，500mA負載條件下）
• ?寬輸入電壓范圍?：2.7V至5.5V
• ?可調輸出電壓范圍?：0.6V至3.4V
• ?自動Eco-mode?和PWM模式切換?：輕載時自動進入Eco-mode，降低靜態電流
• ?小尺寸封裝?：適合空間受限的應用
• ?保護功能?：電流過載保護、熱過載保護

三、電氣特性

• ?輸入電壓范圍?：2.7V至5.5V
• ?輸出電壓范圍?：0.6V至3.4V（通過VCON引腳調節）
• ?最大輸出電流?：750mA
• ?開關頻率?：6MHz（典型值）
• ?靜態電流?：在Eco-mode下顯著降低
• ?關機電流?：0.1μA（典型值）

四、功能描述

• ?動態可調輸出電壓?：通過VCON引腳電壓控制輸出電壓，無需外部反饋電阻
• ? Eco-mode? ?：輕載時自動降低開關頻率和靜態電流，延長電池壽命
• ?軟啟動?：限制啟動時的浪涌電流
• ?同步整流?：提高轉換效率
• ?過流和熱過載保護?：防止設備損壞

五、引腳配置與功能

• ?VIN?：電源輸入引腳
• ?VCON?：電壓控制引腳，用于調節輸出電壓
• ?SW?：開關引腳，連接內部功率MOSFET
• ?FB?：反饋引腳，連接輸出電感
• ?GND?：地引腳
• ?EN?：使能引腳，高電平使能，低電平關閉

六、應用指南

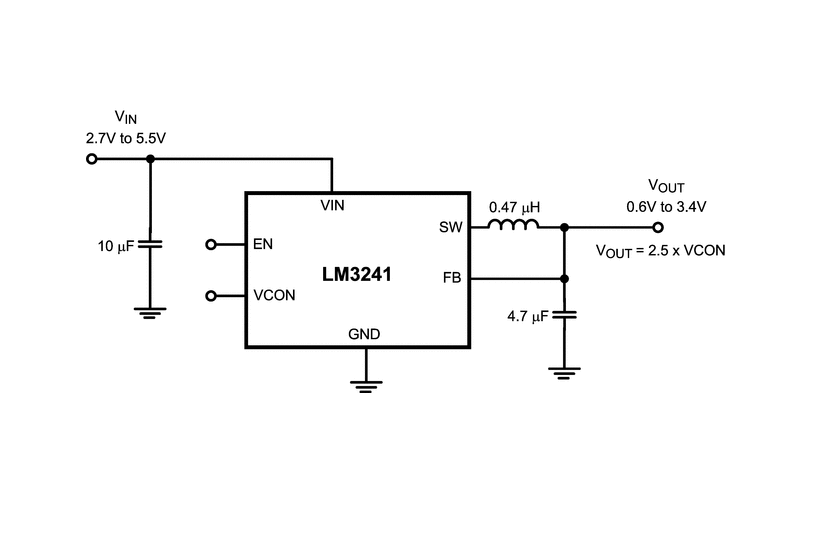

• ?外部組件選擇?：推薦使用0.47μH的電感器和10μF/4.7μF的陶瓷電容器
• ?輸出電壓設置?：通過VCON引腳電壓控制，VOUT = 2.5 × VCON
• ?布局考慮?：確保LM3241、電感器和電容器靠近放置，減小寄生電感和噪聲干擾
• ?接地設計?：使用寬銅帶連接地引腳，減少地彈噪聲

七、熱管理與封裝信息

• ? 熱阻（RθJA） ?：117°C/W（DSBGA封裝）
• ? 最大結溫（TJ(max)） ?：150°C
• ?封裝尺寸?：1.50mm × 1.30mm（DSBGA封裝）
