INA199 26V、雙向、零漂移、低側/高側、電壓輸出分流監控器

數據： INA199 26V、雙向、零漂移、低側或高側、電壓輸出、電流分流監控器數據表 (Rev. G)

描述

INA199系列電壓輸出，也稱為電流傳感放大器閉環反饋電路。該系列器件可在獨立于電源電壓的-0.3V至26V共模電壓下感應分流電阻器上的電壓降。共有三種固定增益可供選擇：50V /V，100V /V和200V /V.該系列器件采用零漂移架構，偏移較低，因此在進行電流感測能能將分流電阻器兩端的最大壓降保持在最低10mV的滿量程。

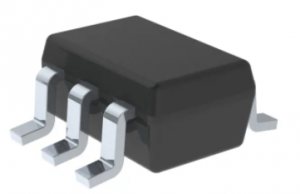

這些器件由2.7V至26V的單個電源供電，消耗的最大電源電流為100μA。并且提供了SC70-6和薄型UQFN-10兩種封裝。 /p>

特性

寬共模范圍：-0.3V至26V
偏移電壓：±150μV（最大值）
（支持10mV滿量程分流壓降）
精度：
- 增益誤差（最大過熱誤差）：
  - ±1％（C版本）
  - ±1.5％（A和B版本）
- 0.5μV/°C偏移漂移（最大值）
- 10ppm /°C增益漂移（最大值）
增益選擇：
- INA199x1：50V /V
- INA199x2：100V /V
- INA199x3：200V /V
靜態電流：100μA（最大值）
封裝：6引腳SC70,10引腳UQFN

所有商標均為其各自所有者的財產。

參數與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

INA199	INA180	INA181	INA190	INA210
26 ? ?	26 ? ?	26 ? ?	40 ? ?	26 ? ?
-0.1 ? ?	-0.2 ? ?	-0.2 ? ?	-0.1 ? ?	-0.3 ? ?
150 ? ?	150 ? ?	150 ? ?	15 20 25 ? ?	35 60 100 ? ?
0.1 ? ?	0.2 ? ?	0.2 ? ?	0.05 ? ?	0.1 ? ?
50 ? ?	100 20 200 50 ? ?	100 20 200 50 ? ?	100 200 25 50 ? ?	100 1000 200 50 500 75 ? ?
1 ? ?	1 ? ?	1 ? ?	0.3 ? ?	0.5 ? ?
10 ? ?	20 ? ?	20 ? ?	5 ? ?	10 ? ?
100 ? ?	84 ? ?	84 ? ?	120 ? ?	105 ? ?
80 30 14 ? ?	350 210 150 105 ? ?	350 210 150 105 ? ?	40 37 35 30 20 ? ?	80 40 30 14 7 4 ? ?
26 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	26 ? ?
2.7 ? ?	2.7 ? ?	2.7 ? ?	1.7 ? ?	2.7 ? ?
0.115 ? ?	0.3 ? ?	0.3 ? ?	70 ? ?	0.115 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
Bi-directional Low-side Capable ? ?	Low-side Capable ? ?	Bi-directional Low-side Capable ? ?	Bi-directional Low-side Capable ? ?	Bi-directional Low-side Capable ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SC70 UQFN ? ?	SOT-23 ? ?	SOT-23 ? ?	UQFN ? ?	SC70 UQFN ? ?
6SC70: 4 mm2: 2.1 x 2(SC70) 10UQFN: 3 mm2: 1.4 x 1.8(UQFN) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	10UQFN: 3 mm2: 1.4 x 1.8(UQFN) ? ?	6SC70: 4 mm2: 2.1 x 2(SC70) 10UQFN: 3 mm2: 1.4 x 1.8(UQFN) ? ?

技術文檔

數據手冊（1）

INA199 26V、雙向、零漂移、低側或高側、電壓輸出、電流分流監控器數據表 (Rev. G)
