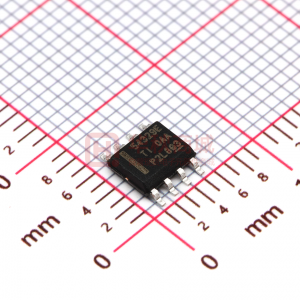

TPS54329E是一款自適應接通時間D-CAP2模式同步降壓型轉換器.TPS54329E為系統設計人員提供了一個低成本，低組件數量和低待機電流的解決方案來完成各種終端設備的電源總線調節器套件的設計.TPS54329E的主控制環路采用D-CAP2模式控制，無需外部補償組件便可實現快速瞬態響應。 Eco-mode?使TPS54329E能夠在較輕負載狀態下保持高效率。此外，TPS54329E的專有電路還使這個設備能夠采用諸如POSCAP或SP-CAP等低等效串聯電阻（ESR）輸出電容器以及超低ESR陶瓷電容器。該器件的工作輸入電壓介于4.5 V至18 V之間。輸出電壓可在0.76 V與7 V之間進行編程。此外，該器件還支持可調軟啟動時間.TPS54329E采用8-引腳DDA封裝，設計作溫度范圍為-40°C到85°C。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS54329E | TPS54229 | TPS54229E | TPS54239 | TPS54239E | TPS54329 | TPS54339 | TPS54339E |
|---|---|---|---|---|---|---|---|
| 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? |
| 18 ? ? | 18 ? ? | 18 ? ? | 23 ? ? | 23 ? ? | 18 ? ? | 23 ? ? | 23 ? ? |
| 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? |
| 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? |
| 3 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 3 ? ? | 3 ? ? | 3 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 650 ? ? | 650 ? ? | 650 ? ? | 600 ? ? | 600 ? ? | 650 ? ? | 600 ? ? | 600 ? ? |
| 650 ? ? | 650 ? ? | 650 ? ? | 600 ? ? | 600 ? ? | 650 ? ? | 600 ? ? | 600 ? ? |
| 0.8 ? ? | 0.8 ? ? | 0.85 ? ? | 0.6 ? ? | 0.6 ? ? | 0.8 ? ? | 0.85 ? ? | 0.6 ? ? |
| Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? |
| D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? |
| 85 ? ? | 90 ? ? | 90 ? ? | 90 ? ? | 90 ? ? | 85 ? ? | 90 ? ? | 90 ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? |
