數據: LMR10515 SIMPLE SWITCHER 5.5Vin, 1.5A Step-Dwn Vltg Reg in SOT-23 & LLP 數據表

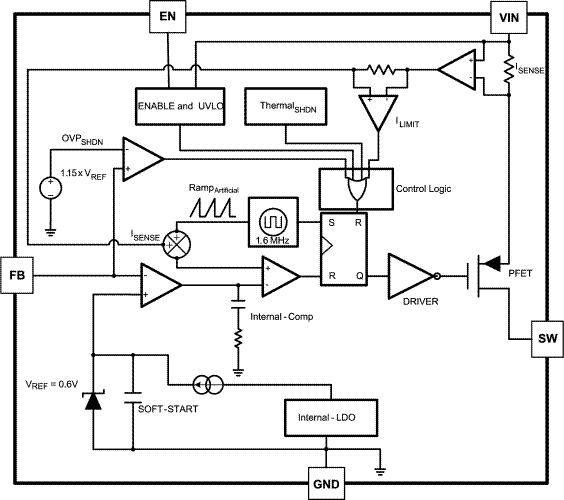

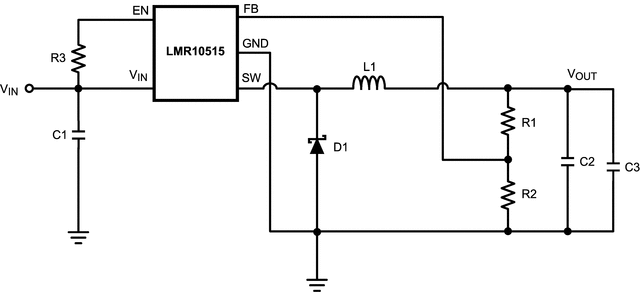

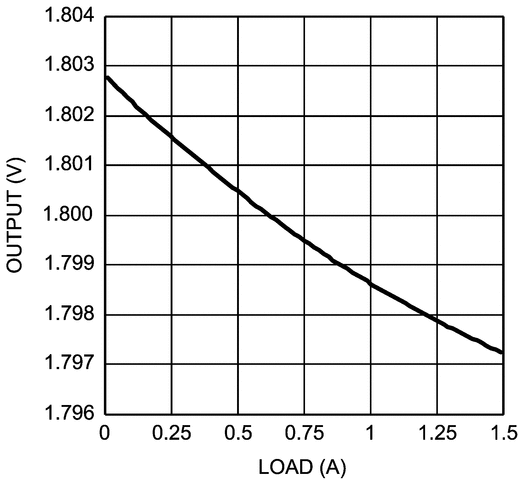

LMR10515穩壓器是一款單芯片,高頻,PWM降壓型DC /DC轉換器,采用5引腳SOT-23和6引腳WSON封裝。它提供所有有源功能,可在盡可能小的PCB區域內提供快速瞬態響應和精確調節的本地DC /DC轉換。 LMR10515使用最少的外部元件,易于使用。使用內部130mΩPMOS開關驅動1.5A負載的能力可實現最佳功率密度。世界一流的控制電路允許導通時間低至30ns,從而在整個3V至5.5V輸入工作范圍內支持極高的頻率轉換,最低輸出電壓為0.6V。 LMR10515具有內部補償功能,因此使用簡單,只需很少的外部元件。開關頻率在內部設置為1.6 MHz或3.0 MHz,允許使用極小的表面貼裝電感器和芯片電容器。即使工作頻率很高,也很容易實現高達93%的效率。包括外部關斷,具有30 nA的超低待機電流。 LMR10515采用電流模式控制和內部補償,可在各種工作條件下提供高性能調節。其他功能包括內部軟啟動電路,以減少浪涌電流,逐脈沖電流限制,熱關斷和輸出過壓保護。
WEBENCH是德州儀器的商標。所有商標均為其各自所有者的財產。
? |
---|
Vin (Min) (V) |
Vin (Max) (V) |
Vout (Min) (V) |
Vout (Max) (V) |
Iout (Max) (A) |
Regulated Outputs (#) |
Switching Frequency (Min) (kHz) |
Switching Frequency (Max) (kHz) |
Iq (Typ) (mA) |
Features |
Control Mode |
Duty Cycle (Max) (%) |
Operating Temperature Range (C) |
Rating |
Package Group |
? |
LMR10515 | LMR10510 | LMR10520 | LMR10530 |
---|---|---|---|
3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? |
5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
0.6 ? ? | 0.6 ? ? | 0.6 ? ? | 0.6 ? ? |
4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? |
1.5 ? ? | 1 ? ? | 2 ? ? | 3 ? ? |
1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
1600 ? ? | 1600 ? ? | 1600 ? ? | 1600 ? ? |
3000 ? ? | 3000 ? ? | 3000 ? ? | 3750 ? ? |
3.3 ? ? | 3.3 ? ? | 3.3 ? ? | 3.2 ? ? |
Enable ? ? | Enable ? ? | Enable ? ? | Enable ? ? |
Current Mode ? ? | Current Mode ? ? | Current Mode ? ? | Current Mode ? ? |
94 ? ? | 94 ? ? | 94 ? ? | 90 ? ? |
-40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
SOT-23 WSON ? ? | SOT-23 WSON ? ? | WSON ? ? | WSON ? ? |
