數據： 6.5-V 至 28-V 輸入電壓，5-V 固定輸出、2-A 輸出電流，帶有集成場效應晶體管 (MOSFET) 的非同步降壓穩壓器 數據表 (Rev. B)
TPS5405是一款具有寬運行輸入電壓范圍（6.5V至28V）的單片非同步降壓穩壓器。此器件執行內部斜率補償的電流模式控制來減少組件數量。
TPS5405還特有一個輕負載脈沖跳躍模式，此特性可以輕負載時減少為系統供電的輸入電源的功率損失。
< p>可使用一個外部電阻器將此轉換器的開關頻率設定在50kHz至1.1MHz之間。引入了頻率展頻操作以減少EMI。添加了LX抗振鈴來解決高頻EMI問題。
具有頻率折返功能的逐周期電流限制在過載情況下保護集成電路（IC）。
< /DIV>
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS5405 |
|---|
| 6.8 ? ? |
| 28 ? ? |
| 4.85 ? ? |
| 5.15 ? ? |
| 2 ? ? |
| 1 ? ? |
| 50 ? ? |
| 1100 ? ? |
| 0.1 ? ? |
| Light Load Efficiency ? ? |
| Current Mode ? ? |
| 93 ? ? |
| -40 to 125 ? ? |
| Catalog ? ? |
| SOIC ? ? |

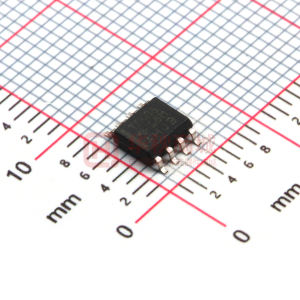

型號：TPS5405DR 封裝：SOIC8_150MIL
品牌：TI 描述：6.5V 至 28V 輸入電壓，5V 固定輸出，2A 輸出電流，帶有集成金屬氧化物半導體場效應晶體管 (MOSFET) 的非同步降壓穩壓器
金額：￥2.17925
