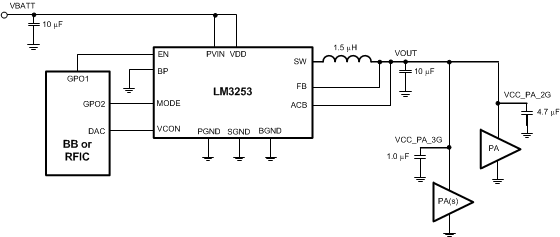

LM3253是一款DC-DC轉換器，專為從單個鋰離子電池供電的多模2G /3G /4G RF功率放大器（PA）而優化。 LM3253將輸入電壓從2.7V降至5.5V，動態可調輸出電壓為0.4V至3.6V。輸出電壓通過VCON模擬輸入設置，該輸入可調節輸出電壓，以確保在RF PA的所有功率水平下高效運行。 LM3253針對USB數據卡應用進行了優化。

LM3253采用恒定頻率脈沖寬度調制（PWM）模式，可產生小且可預測的輸出電壓紋波。這樣可以在GMSK和EDGE頻譜合規性方面實現最佳的ECTEL功率要求，并且具有最小的濾波量和超額余量。在脈沖頻率調制（PFM）模式下工作時，LM3253可實現最低的DG09電流消耗，從而最大限度地提高系統效率。

LM3253具有獨特的 A 強烈 C urrent輔助和模擬 B ypass（ACB）功能，可最大限度地減小電感尺寸對整個電池電壓和RF輸出功率范圍沒有任何輸出調節損失，直到掉線。 ACB在需要時提供并聯電流路徑，以將最大電感電流限制在1.84A（典型值），同時仍然驅動3A負載。 ACB還可以以最小的壓差電壓工作。 LM3253采用小型2 mm x 2 mm芯片級16焊球DSBGA封裝。

在考慮在系統設計中使用LM3253時，請聯系德州儀器（TI）銷售或現場應用工程師“用于3G /4G RF PA布局考慮的LM3253：DC-DC轉換器”的副本。
