數據： MAX3221E 3-V to 5.5-V Single-Channel RS-232 Line Driver/Receiver With ±15-kV IEC ESD Protection 數據表
MAX3221E是一款單驅動器，單接收器RS-232解決方案，采用單V CC 電源供電。 RS-232引腳提供IEC 61000-4-2 ESD保護。該器件符合TIA /EIA-232-F的要求，并提供異步通信控制器和串行端口連接器之間的電氣接口。電荷泵和四個小型外部電容允許采用3 V至5.5 V單電源供電。這些器件的數據信號速率最高可達250 kbit /s，驅動器輸出壓擺率最高可達30 V /μs。
可提供靈活的電源管理控制選項。當接收器斷開或遠程驅動器斷電時，自動斷電會禁用驅動器和電荷泵?？梢允謩訂⒂没蚪抿寗映绦?。當接收器輸入未連接或斷電時， INVALID 輸出變為低電平。
| ? |
|---|
| Drivers Per Package |
| Receivers Per Package |
| Logic Voltage (Min) (V) |
| Data Rate (Max) (kbps) |
| Main Supply Voltage (Nom) (V) |
| Features |
| ESD HBM (kV) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Pin/Package |
| ? |
| MAX3221E | TRS3221E | TRS3227 | TRSF3221E |
|---|---|---|---|
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 3.3 ? ? | 3.3 ? ? | 3.3 ? ? | 3.3 ? ? |
| 250 ? ? | 250 ? ? | 1000 ? ? | 1000 ? ? |
| 3.3 5 ? ? | 3.3 5 ? ? | 3.3 5 ? ? | 3.3 5 ? ? |
| Auto-Powerdown ? ? | Auto-Powerdown ? ? | Auto-Powerdown Plus ? ? | Auto-Powerdown ? ? |
| 15 ? ? | 15 ? ? | 15 ? ? | 15 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -40 to 85 0 to 70 ? ? | -40 to 85 0 to 70 ? ? | -40 to 85 0 to 70 ? ? | -40 to 85 0 to 70 ? ? |
| SSOP TSSOP ? ? | SSOP TSSOP ? ? | SSOP ? ? | SSOP TSSOP ? ? |
| 16SSOP 16TSSOP ? ? | 16SSOP 16TSSOP ? ? | 16SSOP ? ? | 16SSOP 16TSSOP ? ? |
金額：￥10.26949
去購買

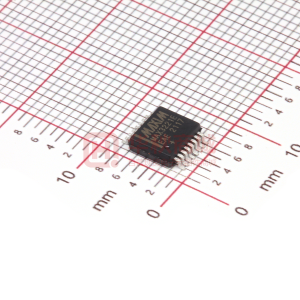

型號：MAX3221EUE+T 封裝：TSSOP-16_5X4.4MM
品牌：Maxim 描述：類型：收發器 驅動器/接收器：1/1 數據速率：250Kbps 電源電壓：3V~5.5V
金額：￥
去購買
金額：￥7.38838
去購買

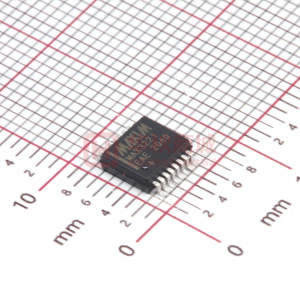

型號：MAX3221EAE+T 封裝：SSOP16_208MIL
品牌：Maxim 描述：接口（驅動器/接收器/收發器） Transceiver Full 1/1 RS232 3~5.5V SSOP16_208MIL
金額：￥5.89999
