優勢和特點

• 具集成型 VCO 的低噪聲整數 N PLL
• –226dBc/Hz 歸一化帶內相位噪聲層
• –274dBc/Hz 歸一化帶內 1/f 噪聲
• –157dBc/Hz 寬帶輸出相位噪聲層
• 超卓的雜散性能
• 輸出分頻器 (1 至 6，50% 占空比)
• 輸出緩沖靜噪
• 低噪聲基準緩沖器
• 充電泵電流可調范圍：250μA 至 11.2mA
• 可配置狀態輸出
• SPI 兼容型串行端口控制
• PLLWizard^? 軟件設計支持工具

產品詳情

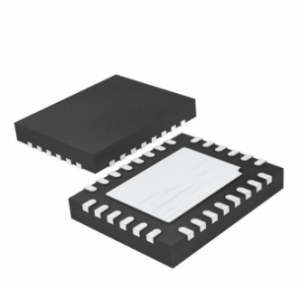

LTC^?6946 是具全集成型 VCO 的高性能、低噪聲、6.39GHz 鎖相環 (PLL)，包括一個基準分頻器、具鎖相指示器的相位-頻率檢測器 (PFD)、超低噪聲充電泵、整數反饋分頻器和 VCO 輸出分頻器。充電泵包含可選的高電壓及低電壓箝位，可用于 VCO 監視。

集成型低噪聲?VCO?未采用任何外部組件。它在內部進行校準以校正輸出頻率，而無需外部系統支持。

?

應用

• 無線基站 (LTE、WiMAX、W-CDMA、PCS)
• 寬帶無線接入
• 軍用及安全無線電
• 測試和測量

方框圖
