高度集成的 FAN6300A/H PWM 控制器提供了一些可提高反激式轉換器性能的特性。FAN6300A 應用于最大工作頻率低于 100 kHz 的準諧振反激式轉換器。FAN6300H適合高頻率操作（高達190kHz）。內置的 HV 啟動電路可以提供更大的啟動電流，以減少控制器的啟動時間。一旦 V
電壓超過導通閥值電壓，HV 啟動功能立即被禁用，以便減少功耗。內部谷底電壓檢測器確保功率系統在較寬的線路電壓范圍和任何負載條件下都以準諧振狀態運行，并減少開關損耗以最大限度地降低功率 MOSFET 漏極上的開關電壓。
為最大限度地降低待機功耗和提高輕載效率，該器件采用了專有的綠色模式功能，提供關斷時間調制以減小開關頻率，并擴大谷底電壓切換范圍，以最大限度地降低開關電壓。工作頻率由最小 t
時間限制，對于 FAN6300A 為 38 μs 至 8 μs，對于 FAN6300H 為 13 μs 至 3 μs，因此 FAN6300H 與 FAN6300A 相比能在更高的開關頻率下運行。
FAN6300A/H控制器還具備多種保護功能。其逐脈沖電流限制功能確保系統具有固定的峰值電流限度，即使發生短路亦然。一旦反饋環路中出現開路故障，內部保護電路便會立即終止 PWM 輸出。只要 V
降低到關斷閾值電壓以下，該控制器就會終止 PWM 輸出。柵極輸出被鉗制在 18 V 以保護功率 MOSFET 在柵極-源極出現高壓時不被損壞。而最小 t

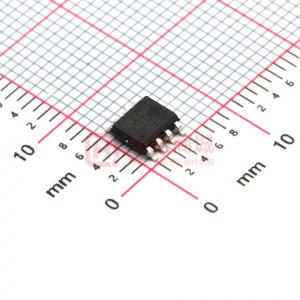

時間限制能防止系統頻率過高。如果 DET 引腳觸發過壓保護，或者內部過溫保護被觸發，功率系統將進入閂鎖模式，直到交流電源斷開為止。FAN6300A/H 控制器采用 8 引腳小尺寸封裝 (SOP)。

• 高壓啟動
• 準諧振運行
• 逐周期限流
• 峰值電流模式控制
• 前沿消隱 (LEB)
• 內部最小t
• 內部5ms軟啟動
• 過功率補償
• 柵極輸出最大電壓箝位
• 自動恢復過流保護（FB引腳）
• 自動恢復開環保護（FB引腳）
• VDD引腳和輸出電壓（DET引腳）OVP鎖存
• FAN6300A低頻率運行（100kHz以下）
• FAN6300H 高頻率運行（高達 190 kHz）
