晶源微代理-粵華信科技 供應 CSC5812CL   SOP8   2.5A 同步降壓 DC/DC 變換電路電源芯片


CSC5812CL 是一款同步降壓型的 DC/DC變換器 IC，其輸入電壓為 8~30V，可取得 2.5A恒定輸出電流，開關頻率 120kHz 左右，具有良

好的瞬態響應和環路穩定性。

CSC5812CL 外圍元器件極少，具有線補、過流保護和熱保護功能。其反饋電阻全部?jī)?nèi)置。

CSC5812CL 峰值電流 3A 左右，短路保護狀態下電流較小。

可以封裝在 SOP8 中。
主要特點

?輸入電壓：8~30V

?效率最高可達 93%

?具有固定線補功能 300mV 左右

?固定頻率 120kHz 左右

?固定輸出 5V

?具有熱保護

?輸出電壓精度：±3%

?輸出電流 2.5A，精度：±5%

?帶載啟動與最大輸出電流基本一致

?短路保護下自耗電流較小

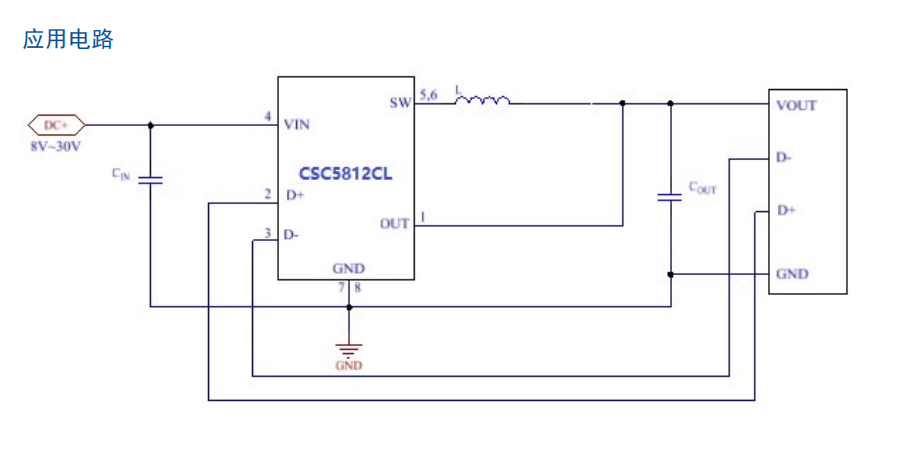

典型應用

?汽車車充

?線性充電器的預充電

?分離式電源系統
?電池充電

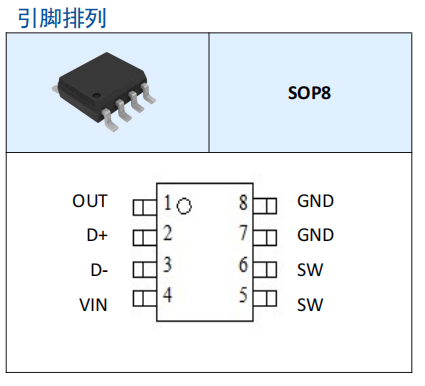

功能描述

1．OUT（PIN1）

該腳為輸出反饋引腳，輸出電壓傳送到該腳，并通過內部的分壓電阻產生反饋電壓。輸出電壓5.0V 左右。

2．D+/D-（PIN2、PIN3）

連接到 USB 的 D+/D-線。

3．VCC（PIN4）

該腳為電源引腳，CSC5812CL 電壓輸入范圍 8~30V，但必須通過一個 47uF 或者更大的瓷片電容緊密耦合到地，防止輸入端出現較大的電壓尖峰。

4．SW（PIN5、6）

開關節點連接到電感。
5．GND（PIN7、8）

地引腳。
