--- 產品參數 ---
- 封裝 SOP8
--- 產品詳情 ---
芯茂微一級代理-粵華信科技 供應:LP2178B SOP8 非隔離降壓開關電源恒壓控制驅動芯片
LP2178 是一款高效率高精度的非隔離降壓開關電源恒壓控制驅動芯片。適用于 85VAC~265VAC 全范圍輸入電壓的非隔離 Buck、Buckboost 拓?fù)浣Y(jié)構,
尤其適用于小家電、白色家電等電源的驅動。
LP2178 內部集成高壓功率管,采用恒壓控制模式,系統可工作于 CCM 和 DCM 模式。采用特有的 PFM控制方式,改善音頻特性。
內置特有的峰值電流控制,無需 CS 電阻;內置啟動電路,無需啟動電阻。外圍應用簡單,可靠性強。
LP2178 具有多重保護功能,包括 VCC 鉗位/欠壓保護,輸出短路保護、電感過電流保護及過溫保護等保護功能。
LP2178 采用 SOP8L
特點
? 集成>800V功率管
? 恒壓控制,固定5V輸出電壓
? 內置特有的峰值電流控制,無需CS電阻
? 內置啟動電路,無需啟動電阻
? 內置軟啟動
? CCM和DCM工作模式
? 優異的EMI特性
? 待機功耗<75mW
? 特有的PFM控制,改善音頻特性
? 寬輸入電壓
? 輸出短路保護
? 電感過電流保護
? VCC鉗位/欠壓保護
? 過溫保護
應用
? 小家電、白色家電等開放式電源

啟動
芯片僅需 1uA 的啟動電流,系統上電后通過內部啟動電路對 Vcc 的電容進行充電,當 Vcc 電壓達到芯片開啟閾值時,芯片內部控制電路開始工作。
系統啟動后,Vcc 由內部專有的供電電路進行供電。
恒壓控制
恒壓控制由 VCC 恒壓反饋控制閾值設定,計算公式如下:
Vo = V_ + 3 ? 2
其中,VO是輸出電壓,VCC_REG 是 VCC 恒壓反饋控制閾值(典型值 5.30V),VD2 是續流管壓降,VD3是 VCC反饋(供電)二極管壓降。
PFM 和峰值電流 IPK控制
PFM 和峰值電流 IPK控制,階段 1:工作在最大峰值電流 IPK_MAX 和最大工作頻率 FSWMAX;
階段 2:工作在最大峰值電流 IPK_MAX,且工作頻率隨帶載電流減小從最大工作頻率FSWMAX減小到22KHz;
階段 3:工作在 22KHz 工作頻率,且峰值電流隨帶載電流減小從最大峰值電流 IPK_MAX減小到最小峰值電流 IPK_MIN;
階段 4:工作在最小峰值電流 IPK_MIN,且工作頻率隨帶載電流減小從 22KHz 減小到最小工作頻率FSWMIN;
空載時,以最小峰值電流 IPK_MIN 和最小工作頻率
FSWMIN 進行工作。
軟啟動
如圖 6,通過啟動電路給 VCC 電容充電, VCC達到啟動電壓 VCC_ST,芯片出 PWM 開關信號;此時輸出電壓開始上升,因輸出電壓還小,VCC 電
壓會下降到 3.5V,VCC 通過自供電維持在 3.5V。
PWM 開關信號經過以下 3 個階段,軟啟動結束。
軟啟動結束時,輸出電壓上升到 VO_MIN:若VO_MIN>3.5V,芯片正常工作;若 VO_MIN<3.5V,芯片 Hiccup 保護。

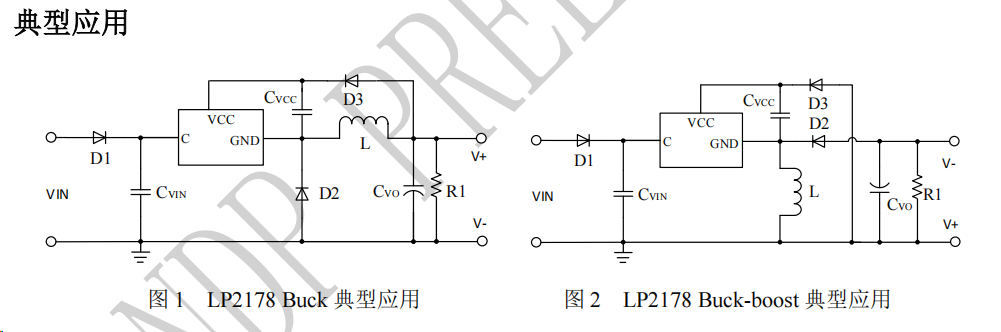

5V/200mA Buck 系統參數建議
L:1mH
D1:M7
D2:ES1J
D3:M7
CVCC:1uF/10V,貼片
R1:1KΩ
CVO>220uF/10V
CVIN>4.4uF/400V
保護功能
包括 VCC 鉗位/欠壓保護,輸出短路保護、電感過電流保護以及過溫保護等保護功能。
PCB 設計
在設計 LP2178 PCB 時,需要遵循以下指南:
VCC旁路電容 CVCC:
CVCC需要緊靠芯片 VCC 和 GND 引腳;
功率環路的面積
減小功率環路的面積,如功率電感、功率管、母線電容的環路面積,以及功率電感、續流二極管、輸出電容的環路面積,以減小 EMI 輻射。
C 引腳適當增加 C 引腳的鋪銅面積以提高芯片散熱。
