壓敏電阻是限壓型過壓保護器件，電源系統里面必不可少的一種元器件，它的反應速度快，浪涌吸收能力強，具有很好的防浪涌效果。

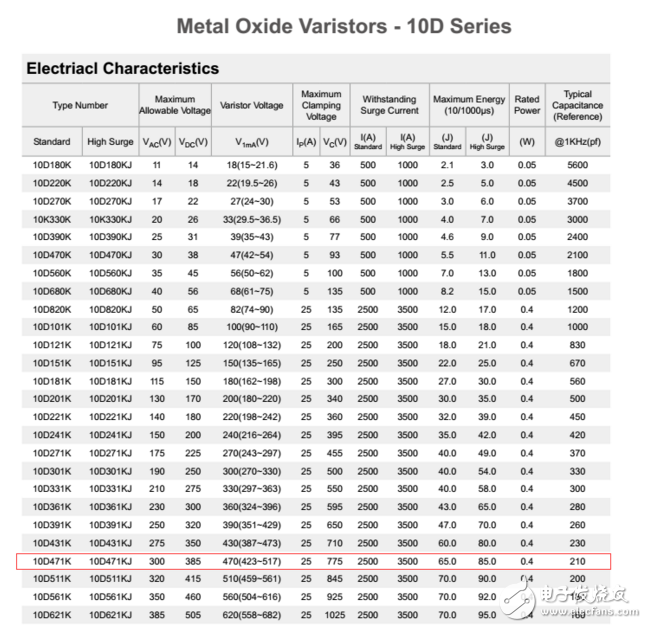

　　壓敏電阻10D471K 參壓敏電阻數：

　　1.尺寸：10MM;

　　2.最大可持續工作電壓分交流和直流：Vac（v）300，Vdc（v）385;

　　3.最大浪涌能力：2500A;

　　壓敏電阻器14D471K參數：

　　型號：GVR14D471K

　　性能：高壓

　　材料：氧化鋅

　　制作工藝：陶瓷絕緣功率型

　　外形：圓盤形

　　允許偏差：±10％

　　額定功率：0.4（W）

　　功率特性：小功率

　　頻率特性：低頻

　　壓敏電阻有什么用？

　　壓敏電阻的最大特點是當加在它上面的電壓低于它的閥值“UN”時，流過它的電流極小，相當于一只關死的閥門，當電壓超過UN時，流過它的電流激增，相當于閥門打開。利用這一功能，可以抑制電路中經常出現的異常過電壓，保護電路免受過電壓的損害。 例如：現在我們家用的彩電的電源電路中就使用了氧化鋅壓敏電阻，這里使用的壓敏電阻壓敏電壓為470V，當瞬態的浪涌電壓最大值（非有效值）超過470V時，壓敏電阻就是體現他的鉗位特性，把過高的電壓拉低，讓后級電路工作在一個安全的范圍內。

　　選用壓敏電阻注意事項：

　　⑴壓敏電壓選擇

　　考慮到壓敏電阻實際的壓敏電壓與標稱電壓之間的偏差（應考慮為標稱電壓的1.1~1.2倍）、交流電路中電源電壓可能的波動范圍（應考慮為額定電壓的1.4~1.5倍）、交流電壓峰值和有效值之間的關系（應考慮1.4倍），所以，應選用壓敏電壓為額定電壓2.2~2.5倍的壓敏電阻。在直流電路中，常選用壓敏電壓為直流電壓額定值1.8~2倍的壓敏電阻。

　　⑵通流容量選擇

　　原則上應按可能遭受的最大暫態浪涌電流來選擇。

　　在實際選擇時，還應當適當加大所選壓敏電阻的通流容量。因為通流能力大的壓敏電阻，在吸收同樣大小的浪涌電流時，應當有相對較小的殘余壓降；同時，對選用的壓敏電阻來說，也有較大的保護裕度。

　　⑶固有寄生電容

　　壓敏電阻有一個固有電容問題，根據外形尺寸和標稱電壓的不同，其值在數百至數千pF之間。壓敏電阻的固有電容決定了它不適合在高頻場合下使用，否則會影響系統的正常運行；適合在工頻系統里使用，如用作電源進線的保護、可控硅整流器的保護等。

　　壓敏電阻的瞬時功率比較大，但平均持續功率卻很小，故不能讓其長時間處于工作狀態。

　　什么是壓敏電阻器及其分類與參數？

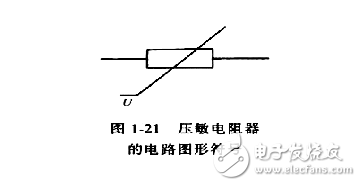

　　壓敏電阻器簡稱VSR，是一種對電壓敏感的非線性過電壓保護半導體元件。它在電路中用文字符號“RV”或“R”表示，圖1-21是其電路圖形符號。

　　（一）壓敏電阻器的種類

　　壓敏電阻器可以按結構、制造過程、使用材料和伏安特性分類。

　　1．按結構分類 壓敏電阻器按其結構可分為結型壓敏電阻器、體型壓敏電阻器、單顆粒層壓敏電阻器和薄膜壓敏電阻器等。

　　結型壓敏電阻器是因為電阻體與金屬電極之間的特殊接觸，才具有了非線性特性，而體型壓敏電阻器的非線性是由電阻體本身的半導體性質決定的。

　　2．按使用材料分類 壓敏電阻器按其使用材料的不同可分為氧化鋅壓敏電阻器、碳化硅壓敏電阻器、金屬氧化物壓敏電阻器、鍺（硅）壓敏電阻器、鈦酸鋇壓敏電阻器等多種。

　　3．按其伏安特性分類 壓敏電阻器按其伏安特性可分為對稱型壓敏電阻器（無極性）和非對稱型壓敏電阻器（有極性）。

　　（二）壓敏電阻器的結構特性與作用

　　1．壓敏電阻器的結構特性 壓敏電阻器與普通電阻器不同，它是根據半導體材料的非線性特性制成的。

　　圖1-22是壓敏電阻器忍氣吞聲外形，其內部結構如圖1-23所示。

　　普通電阻器遵守歐姆定律，而壓敏電阻器的電壓與電流則呈特殊的非線性關系。當壓敏電阻器兩端所加電壓低于標稱額定電壓值時，壓敏電阻器的電阻值接近無窮大，內部幾乎無電流流過。當壓敏電阻器兩端電壓略高于標稱額定電壓時，壓敏電阻器將迅速擊穿導通，并由高阻狀態變為低阻狀態，工作電流也急劇增大。當其兩端電壓低于標稱額定電壓時，壓敏電阻器又能恢復為高阻狀態。當壓敏電阻器兩端電壓超過其最限制電壓時，壓敏電阻器將完全擊穿損壞，無法再自行恢復。
