2．壓敏電阻器的作用與應用
? ? ?壓敏電阻器廣泛地應用在家用電器及其它電子產品中，起過電壓保護、防雷、抑制浪涌電流、吸收尖峰脈沖、限幅、高壓滅弧、消噪、保護半導體元器件等作用。

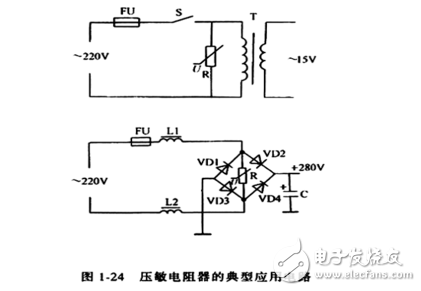

圖1-24是壓敏電阻器的典型應用電路。
（三）壓敏電阻器的主要參數
壓敏電阻器的主要參數有標稱電壓、電壓比、最大控制電壓、殘壓比、通流容量、漏電流、電壓溫度系數、電流溫度系數、電壓非線性系數、絕緣電阻、靜態電容等。
1．標稱電壓 標稱電壓是指通過1mA直流電流時，壓敏電阻器兩端的電壓值。
2．電壓比 電壓比是指壓敏電阻器的電流為1mA時產生的電壓值與壓敏電阻器的電流為0.1mA時產生的電壓值之比。
3．最大限制電壓 最大限制電壓是指壓敏電阻器兩端所能承受的最高電壓值。
4．殘壓比 流過壓敏電阻器的電流為某一值時，在它兩端所產生的電壓稱為這一電流值為殘壓。殘壓比則的殘壓與標稱電壓之比。
5．通流容量 通流容量也稱通流量，是指在規定的條件（以規定的時間間隔和次數，施加標準的沖擊電流）下，允許通過壓敏電阻器上的最大脈沖（峰值）電流值。
6．漏電流 漏電流與稱等待電流，是指壓敏電阻器在規定的溫度和最大直流電壓下，流過壓敏電阻器的電流。
7．電壓溫度系數 電壓溫度系數是指在規定的溫度范圍（溫度為20~70℃）內，壓敏電阻器標稱電壓的變化率，即在通過壓敏電阻器的電流保持恒定時，溫度改變1℃時壓敏電阻兩端的相對變化。
8．電流溫度系數 電流溫度系數是指在壓敏電阻器的兩端電壓保持恒定時，溫度改變1℃時，流過壓敏電阻器電流的相對變化。
9．電壓非線性系數 電壓非線性系數是指壓敏電阻器在給定的外加電壓作用下，其靜態電阻值與動態電阻值之比。
10．絕緣電阻 絕緣電阻是指壓敏電阻器的引出線（引腳）與電阻體絕緣表面之間的電阻值。
11．靜態電容 靜態電容是指壓敏電阻器本身固有的電容容量。
471----470V，壓敏動作電壓，即壓敏兩端超過這個電壓值，壓敏就會動作。偏差范圍10%。約薄的壓敏，電壓越低。
10，是壓敏胚尺寸，面積越大，過流能力越強。這款壓敏的通流量是2500A。
另外，殘壓（或鉗位電壓）----壓敏動作后兩端電壓，這款是775V，比如1000V過來，壓敏動作后就只有875V，其余的能量就被壓敏電源發熱消耗掉了。
壓敏電阻正常工作時，阻抗極大；動作后，阻抗變低，電壓鉗位，迅速泄放大電流。可以防止輸入電壓變高，擊穿后級工作電路。AC端雷擊保護電路常用
10-471 的保護電壓是多少，保護電流是多少，怎么計算。
1.2/50us與8/20us的混合波，輸出阻抗是2歐。
因此1000V輸出500A，選D10的壓敏自然沒問題。
2000V的浪涌，輸出浪涌電流1000A，選D10短期沒問題，但是要考慮到壓敏電阻會老化，所以長期一般會出現問題，一般推薦選D14或更高。
你所指的保護電壓及保護電流我不是很明白，你想電阻損壞是講能量的。你非要糾結這些，那么10D的保護電流是2500A，保護電壓則可以是5000V以內，但請注意，我指的是雷擊電壓，不是持續電壓。持續電壓，超過動作電壓，完爆壓敏。給的通流量需要降額使用，所以還是那句話，10D壓敏我只會用在防雷1KV，而且電源的功率還只在15W以下，過20W，我也會再上一個檔次。不然電源兩年就會因防雷失效而失效。
10k471參數
10：電阻的阻值大小是10歐姆
K：電阻的阻值誤差范圍是-10%到+10%
471：出廠時的型號
