ADL8101 是一款超寬帶低噪聲放大器 （LNA）， 工作頻率范圍為 10 kHz 至 22 GHz。典型的增益和噪聲系數 在 10 kHz 至 16 GHz 范圍內分別為 14 dB 和 3.5 dB。這 輸出功率為 1 dB 壓縮 （OP1dB），輸出三階 截距 （OIP3） 和輸出二階截距 （OIP2） 均為 15 dBm、26 dBm 和 29 dBm，頻率范圍分別為 10 kHz 至 16 GHz。 可調節的標稱靜態電流 （I DQ ） 為 90 mA，來自 5 V 電源電壓 （V DD）。 內部匹配的 直流耦合 RF 輸入和輸出引腳需要外部 AC 耦合 電容器以及 RFOUT 上的偏置電感器。

數據手冊：*附件：ADL8101 10kHz至22GHz、超寬帶、低噪聲放大器技術手冊.pdf

該ADL8101是在假晶高電子遷移率上制造的 晶體管 （pHEMT） 工藝。它安裝在符合 RoHS 標準的 2 mm × 2 mm、8 引腳 LFCSP 封裝，額定工作溫度范圍 ?55°C 至 +125°C。

特性

• 寬帶工作頻率：10 kHz 至 22 GHz
• 單正電源（自偏置）典型值：5 V 和 90 mA
• R偏置漏極電流調節引腳
• 增益：10 kHz 至 16 GHz 時為 14 dB（典型值）
• 噪聲系數：10 kHz 至 16 GHz 范圍內為 3.5 dB（典型值）
• 擴展工作溫度范圍：?55°C 至 +125°C
• 符合 RoHS 標準的 2 mm × 2 mm、8 引腳引腳框架芯片級封裝 [LFCSP]

功能框圖

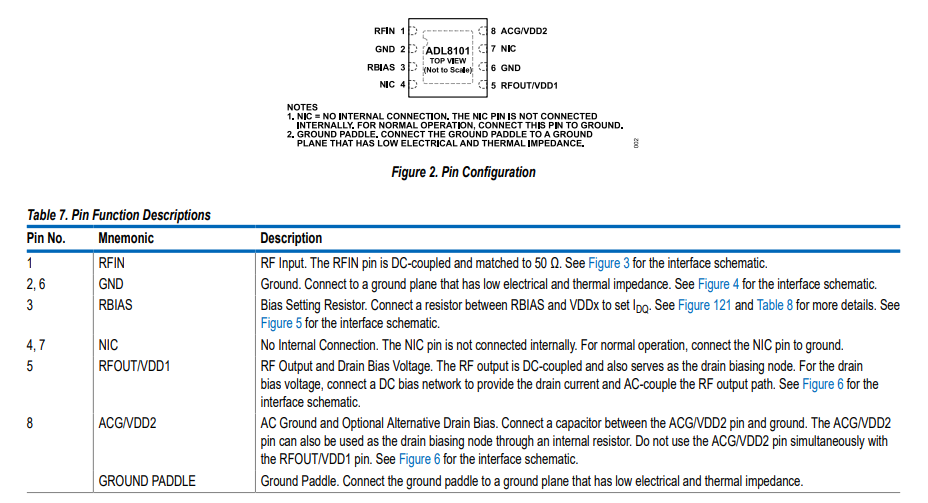

引腳配置及功能說明

典型特性

工作原理
ADL8101 是一款寬帶 LNA，工作頻率范圍為 10 kHz 至 22 GHz。簡化的框圖如圖 118 所示。ADL8101具有直流耦合、單端輸入和輸出端口，在指定頻率范圍內阻抗標稱等于 50 Ω。AC 輸入和輸出耦合電容器以及一個偏置電感器是唯一需要的外部匹配元件。要調整 IDQ，請在 RBIAS 和 VDDx 引腳之間連接一個外部電阻器。RFOUT/VDD1 引腳提供漏極電流。然而，通過將ACG/VDD2引腳連接到外部電源，也可以對漏極偏置電壓進行電阻偏置。

應用

• 電信
• 儀表
• 雷達
• 電子戰

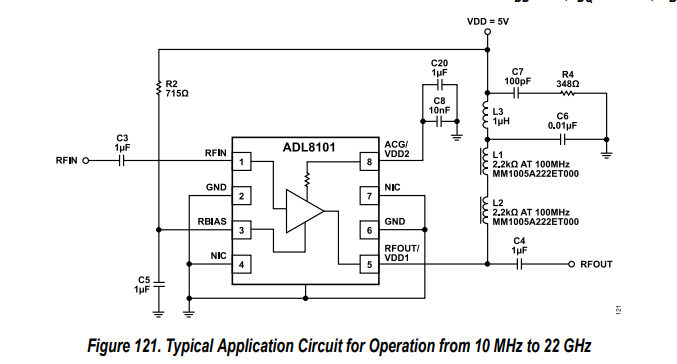

典型應用電路
