TPS22967 器件是一款小型、超低 R 上 、單通道負載 帶受控導通的開關。該器件包含一個 N 溝道 MOSFET，可在 輸入電壓范圍為 0.8 V 至 5.5 V，可支持4 A 的最大連續電流。該開關由開/關輸入 （ON） 控制，該輸入可以直接與 低壓控制信號。在TPS22967中，增加了一個 225 Ω 的下拉電阻器以實現快速輸出 開關關閉時放電。
*附件：tps22967.pdf

TPS22967 采用節省空間的小型 2mm × 2mm 8 引腳 WSON 封裝 （DSG） 帶有集成導熱墊，可實現高功率耗散。該設備的特點是 可在 –40°C 至 85°C 的自由空氣溫度范圍內運行。

特性

• 集成單通道負載開關
• 輸入電壓范圍：0.8 V 至 5.5 V
• 低 R上電阻
  • R上V 時 = 22 mΩ 在 = 5 V （V 偏見 = 5 V）
  • R上V 時 = 22 mΩ 在 = 3.6 伏 （V 偏見 = 5 V）
  • R上V 時 = 22 mΩ 在 = 1.8 伏 （V 偏見 = 5 V）
• 4A 最大連續開關電流
• 低靜態電流 （50 μA）
• 低控制輸入閾值支持使用
  1.2V、1.8V、2.5V 和 3.3V 邏輯
• 可配置的上升時間
• 快速輸出放電 （QOD）
• WSON 8 引腳封裝，帶導熱墊

參數

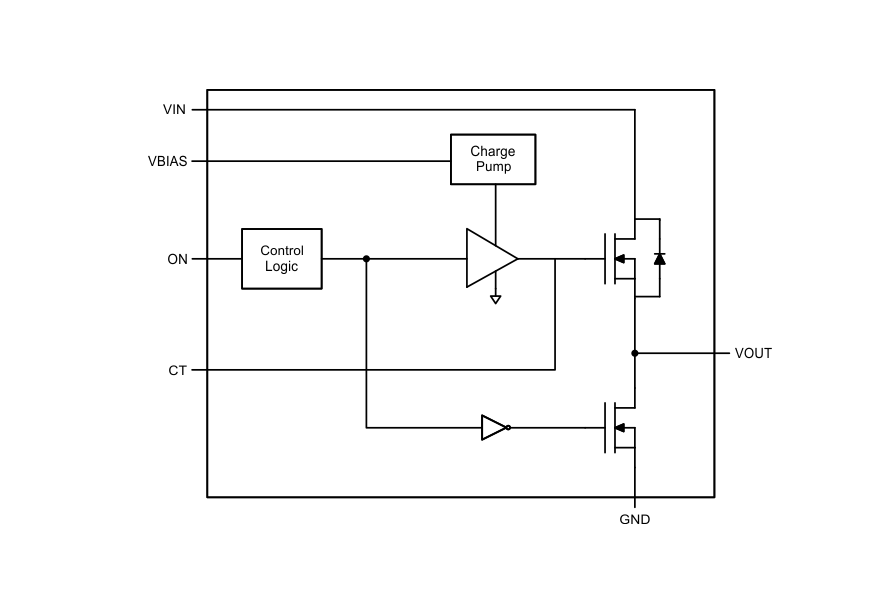

方框圖

1. 產品概述

TPS22967是一款單通道、超低電阻負載開關，適用于需要低導通電阻和高電流處理能力的應用。該器件采用8引腳WSON封裝，集成了N溝道MOSFET、控制邏輯、驅動器和電源，無需外部組件即可實現負載開關功能。

2. 主要特性

• ?超低導通電阻?：在V_IN = 5V時，導通電阻R_ON僅為22mΩ，支持高達4A的最大連續開關電流。
• ?寬輸入電壓范圍?：支持0.8V至5.5V的輸入電壓范圍，適用于多種電源軌。
• ?低靜態電流?：在V_BIAS = 5V時，靜態電流僅為50μA，有助于降低系統功耗。
• ?快速輸出放電?：集成快速輸出放電（QOD）功能，當開關關閉時，通過225Ω的放電電阻將輸出拉至地，防止輸出懸浮。
• ?可調上升時間?：通過CT引腳連接的電容設置V_OUT的上升時間，以滿足特定應用的需求。
• ?小封裝?：采用2mm x 2mm的8引腳WSON封裝，節省空間。

3. 應用領域

• 超極本（Ultrabooks）
• 筆記本電腦和上網本
• 平板電腦
• 消費電子
• 機頂盒和住宅網關
• 電信系統
• 固態硬盤（SSD）

4. 功能描述

4.1 開關控制

• ON引腳控制開關狀態，高電平使能開關，低電平禁用開關。ON引腳具有低閾值，可與標準GPIO邏輯電平兼容。

4.2 可調上升時間

• 通過CT引腳連接的電容設置V_OUT的上升時間，以控制開機時的浪涌電流。

4.3 快速輸出放電

• 當開關禁用時，QOD功能通過225Ω的放電電阻將輸出拉至地，防止輸出懸浮，減少泄漏電流。

5. 封裝與尺寸

• ?封裝類型?：8引腳WSON（DSG）
• ?尺寸?：2mm x 2mm

6. 典型應用電路

• 提供了典型應用電路圖，展示了如何使用TPS22967來控制負載電源的通斷，并包括輸入和輸出電容的建議值，以減少浪涌電流和電壓波動。

7. 設計指南

• ?輸入電容?：建議在VIN和GND之間放置一個1μF的陶瓷電容，以限制開關打開時的浪涌電流。
• ?輸出電容?：C_IN應大于C_L，以避免在系統電源移除時V_OUT超過V_IN。
• ?布局建議?：所有走線應盡可能短，輸入和輸出電容應靠近器件放置，以減少寄生電感和電阻的影響。
• ?熱設計?：確保最大結溫不超過125°C，通過適當的散熱設計和布局來實現。
