OPA340-EP MicroAmplifier? 系列單電源軌至軌運算放大器（增強型產品）技術手冊
OPA340軌對軌CMOS運算放大器針對低電壓、單電源操作進行了優化。軌對軌輸入/輸出和高速操作使其成為驅動采樣模數（A/D）轉換器的理想選擇。OPA340也非常適合通用和音頻應用，并在數模（D/A）轉換器的輸出端提供電流/電壓轉換。
數據手冊：*附件：OPA340-EP MicroAmplifier? 系列單電源軌至軌運算放大器（增強型產品）技術手冊.pdf
OPA340在低至2.7 V的單一電源上運行，其輸入共模電壓范圍在接地以下500 mV，在正極電源以上500 mV。在100-kΩ負載下，輸出電壓擺動在電源軌的1 mV以內。它提供了出色的動態響應（BW=5.5 MHz，SR=6 V/μs），但靜態電流僅為750μA。
表面貼裝封裝選項為SOIC-8或SOT23-5。兩者的溫度范圍均為-55°C至125°C。SPICE宏模型可用于設計分析。
特征
Rail-to-Rail輸入
軌到軌輸出（1 mA以內）
寬帶：5.5 MHz
高壓擺率：6 V/us
低THD+噪音：0.0007%（f= 1 GHz）
低靜態電流：750 yA/通道
單個、雙和四個版本
電氣特性

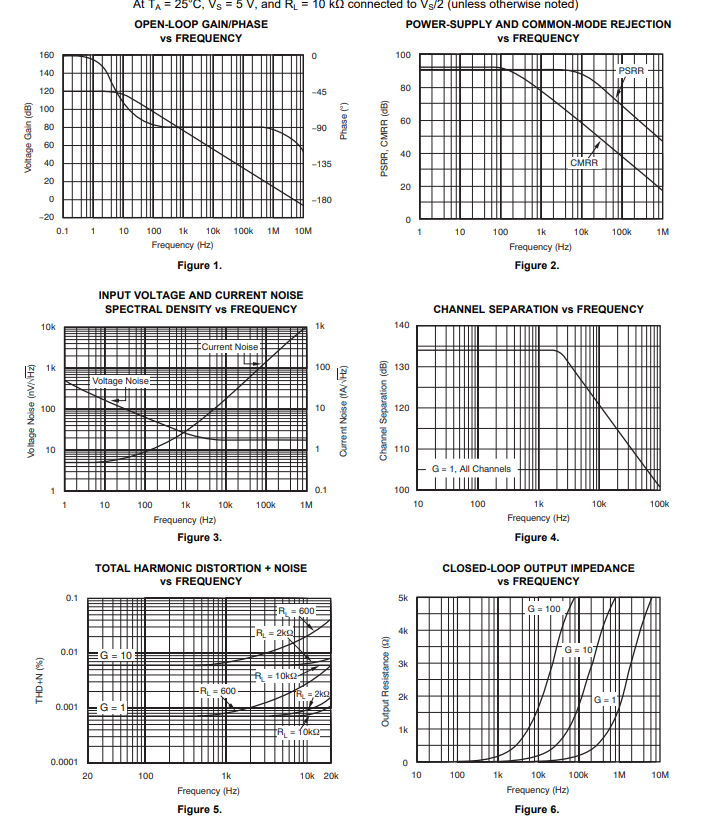

典型特性
