LM5134 是一款能夠吸收和拉出 7.6A 電流的高速單通道低側驅動器 和 4.5A 峰值電流。LM5134 具有反相和同相輸入,可為用戶提供 在控制 FET 方面具有更大的靈活性。LM5134 具有一個主輸出 OUT 和一個額外的 柵極驅動輸出,PILOT。PILOT 引腳邏輯與 OUT 引腳互補,可用于 驅動位于主功率 FET 附近的小型 MOSFET。此配置可最大限度地減少 loop 并降低隨之而來的寄生電感。它對駕駛特別有用 高速 FET 或多個 FET 并聯。LM5134 采用 6 引腳封裝 SOT-23 封裝和 6 引腳 WSON 封裝,帶有外露焊盤以幫助散熱 耗散。
*附件:lm5134.pdf
特性
- 用于主輸出的 7.6A 和 4.5A 峰值灌電流和拉電流驅動
電流 - 用于 PILOT 輸出的 820mA 和 660mA 峰值灌電流和拉電流
- 4V 至 12.6V 單電源
- 反相
和非反相輸入之間的匹配延遲時間 - TTL/CMOS 邏輯輸入
- 高達 14V 的邏輯輸入(與 VDD
電壓無關) - –40°C 至 125°C 結溫范圍
參數

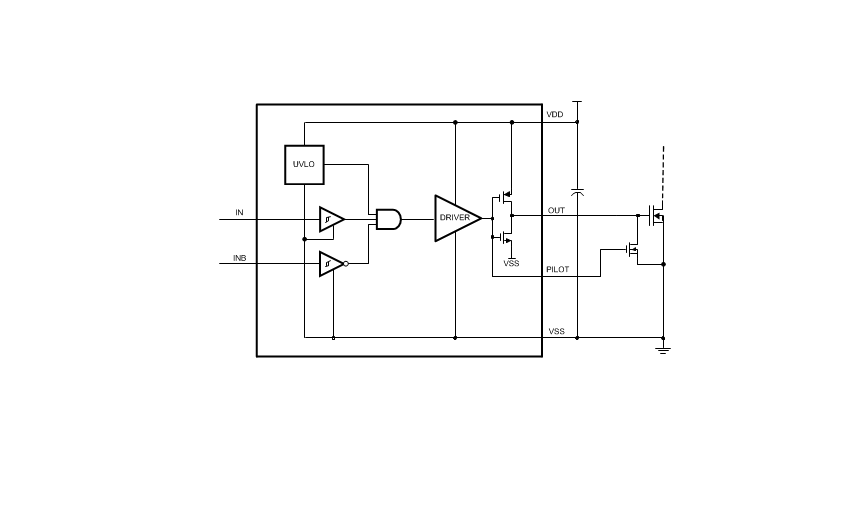

方框圖
一、產品概述
- ?型號?:LM
- ?類型?:單通道、高速、低側柵極驅動器
- ?特點?:
- 主輸出具有.A和4.5A峰值源和沉電流
- PILOT輸出具有0mA和mA峰值源和沉電流
- TTL/CMOS邏輯輸入
- 高達V的邏輯輸入電壓(與VDD電壓無關)
- -0°C至5°C的工作溫度范圍
- 匹配的反相和非反相輸入延遲時間
二、應用領域
三、引腳配置與功能
- ?VDD?:柵極驅動電源
- ?PILOT?:額外的柵極驅動輸出,用于驅動外部關斷FET
- ?OUT?:主柵極驅動輸出
- ?VSS?:地
- ?INB?:反相邏輯輸入
- ?IN?:非反相邏輯輸入
- ?EP?(WSON封裝):裸露焊盤,推薦連接至地平面以輔助散熱
四、電氣特性
- ?供電電壓范圍?:V至.V
- ?輸入閾值?:
- LM4A(CMOS):VIH = .7×VDD,VIL = 0.×VDD
- LM4B(TTL):VIH = .V,VIL = 0.8V
- ?輸出特性?:
- 主輸出峰值源電流:7.6A
- 主輸出峰值沉電流:4.5A
- PILOT輸出峰值源電流:mA
- PILOT輸出峰值沉電流:mA
- ?傳播延遲?:
- 主輸出開通延遲:典型值7ns(VDD = V)
- 主輸出關斷延遲:典型值ns(VDD = 0V)
五、保護功能
- ?UVLO?:欠壓鎖定功能,當VDD電壓低于UVLO閾值時,輸出被拉低。
六、設備功能模式
- ?非反相模式?:IN引腳為高電平時,OUT輸出高電平;IN引腳為低電平時,OUT輸出低電平。
- ?反相模式?:INB引腳為高電平時,OUT輸出低電平;INB引腳為低電平時,OUT輸出高電平。
- ?PILOT輸出?:PILOT引腳邏輯與OUT引腳互補,用于驅動外部關斷FET以最小化關斷回路電感。
七、典型應用
- 提供了典型應用電路圖,展示了如何使用LM4驅動功率MOSFET和外部關斷FET。
- 詳細描述了設計要求和設計過程,包括輸入輸出邏輯配置、VDD偏置供電電壓、峰值源和沉電流、傳播延遲、PILOT MOSFET選擇等考慮因素。
八、布局指南
- 推薦將驅動器盡可能靠近功率MOSFET放置,以最小化柵極驅動回路的電感。
- 推薦在VDD和VSS之間放置低ESR/ESL陶瓷電容器,以支持FET開通時的高峰值電流。
- 提供了布局示例和功率耗散考慮因素。
九、文檔與支持
- 提供了相關技術文檔、工具、軟件和社區資源的鏈接。
- 提供了靜電放電警示和術語表。
