單芯片解決方案，開啟全新體驗——W55MH32 高性能以太網單片機

W55MH32 是 WIZnet 重磅推出的高性能以太網單片機，它為用戶帶來前所未有的集成化體驗。這顆芯片將強大的組件集于一身，具體來說，一顆 W55MH32 內置高性能 Arm? Cortex-M3 核心，其主頻最高可達 216MHz；配備 1024KB FLASH 與 96KB SRAM，滿足存儲與數據處理需求；集成 TOE 引擎，包含 WIZnet 全硬件 TCP/IP 協議棧、內置MAC 以及 PHY，擁有獨立的 32KB 以太網收發緩存，可供 8 個獨立硬件 socket 使用。如此配置，真正實現了 All-in-One 解決方案，為開發者提供極大便利。

在封裝規格上，W55MH32 提供了兩種選擇：100QFN和68QFN。

W55MH32L 采用 100QFN 封裝，尺寸為 12x12mm，其資源豐富，擁有 66 個 GPIO、3 個 ADC、12 通道 DMA、17 個定時器、2 個 I2C、5 個串口、2 個 SPI 接口（其中 1 個帶 I2S 接口復用）、1 個 CAN、1 個 USB2.0 以及 1 個 SDIO 接口。

而對于那些對產品布局緊湊度有要求的用戶，W55MH32Q 是理想之選。它采用 68QFN 封裝，尺寸為 8x8mm，相較于 W55MH32L，僅減少了部分 GPIO 以及 SDIO 接口，其他參數保持一致，性價比優勢顯著。

此外，本W(wǎng)55MH32支持硬件加密算法單元，WIZnet 還推出 TOE+SSL 應用，涵蓋 TCP SSL、HTTP SSL 以及 MQTT SSL 等，為網絡通信安全再添保障。

為助力開發者快速上手與深入開發，基于 W55MH32L 和 W55MH32Q 這兩顆芯片，WIZnet 精心打造了配套開發板。開發板集成 WIZ-Link 芯片，借助一根 USB C 口數據線，就能輕松實現調試、下載以及串口打印日志等功能。開發板將所有外設全部引出，拓展功能也大幅提升，便于開發者全面評估芯片性能。

第十一章 通用定時器（下篇）

1 程序設計

1.1 TIM_InputCapture例程

此例程聚焦于 W55MH32 的定時器輸入捕獲功能，借助 TIM3 對外部信號的高電平持續時間展開測量，同時運用串口輸出相關信息。下面是詳細的程序分析：

1.初始化

?配置系統時鐘：RCC_ClkConfiguration()。

?初始化延時函數：delay_init()。

?配置串口：UART_Configuration(），波特率設為 115200。

?獲取系統時鐘頻率并輸出。

配置定時器 3：TIM_Configuration(），用于輸入捕獲。

2.主循環


 while (1)
    {
        if (TIM3_CAPTURE_STA & 0X80) //Successfully captured a rising edge
        {
            temp  = TIM3_CAPTURE_STA & 0X3F;
            temp *= 65536;                  //sum of overflow times
            temp += TIM3_CAPTURE_VAL;       //Get the total high time
            printf("HIGH:%d usrn", temp); //Print total peak time
            TIM3_CAPTURE_STA = 0;           //Initiate the next capture
        }
    }

?持續檢查TIM3_CAPTURE_STA 標志，若成功捕獲到一個完整的高電平脈沖（TIM3_CAPTURE_STA & 0X80 為真），則計算高電平持續時間，輸出該時間，接著重新初始化捕獲狀態，準備下一次捕獲。

3.定時器中斷服務程序

void TIM_Configuration(void)
{
    // ...（GPIO和時基配置略）...

    NVIC_InitTypeDef NVIC_InitStructure;

    // 1. 配置NVIC中斷優先級
    NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;           // 選擇TIM3中斷通道
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; // 搶占優先級（數值越小優先級越高）
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;        // 子優先級
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;           // 使能中斷
    NVIC_Init(&NVIC_InitStructure);                           // 應用配置

    // 2. 使能TIM3中斷類型
    TIM_ITConfig(TIM3, TIM_IT_Update | TIM_IT_CC2, ENABLE);    // 使能更新中斷（計數器溢出）和通道2捕獲中斷
    TIM_Cmd(TIM3, ENABLE);                                    // 啟動定時器
}

?若尚未成功捕獲（(TIM3_CAPTURE_STA & 0X80) == 0），則處理定時器更新中斷與捕獲中斷。

?捕獲到上升沿時，標記已捕獲上升沿，把計數器清零，同時將捕獲極性設為下降沿捕獲。

?捕獲到下降沿時，標記已成功捕獲高電平脈沖寬度，記錄捕獲值，再把捕獲極性設為上升沿捕獲。

?處理定時器溢出情況。

?清除中斷標志。

4.串口輸出函數

?SER_PutChar()函數用于向串口發送單個字符。

?fputc()函數重定向標準輸出，使printf 能通過串口輸出。

3.4 TIM_OutPwm例程

該例程借助對系統時鐘、UART 和定時器的配置，實現了系統時鐘的初始化、UART 通信以及定時器 PWM 輸出的功能。通過printf()函數能夠輸出系統時鐘頻率信息，方便調試和監控。下面是詳細的程序分析：

1.系統時鐘配置

?使用 8MHz 外部晶振（HSE）經 PLL9 倍頻生成 72MHz 系統時鐘

?配置總線頻率：HCLK=72MHz, PCLK1=36MHz, PCLK2=72MHz

?使能內部低速（LSI）和高速（HSI）時鐘

2.串口通信

?USART1 配置為 115200 波特率，8 位數據位，1 位停止位

?PA9（TX）設為復用推挽輸出，PA10（RX）浮空輸入

?重定向printf到串口，自動添加rn轉換

3.定時器 PWM 輸出

 void TIM_Configuration(void)
{
    GPIO_InitTypeDef        GPIO_InitStructure;
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
    TIM_OCInitTypeDef       TIM_OCInitStructure;

    // 使能時鐘
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE);

    // ================== GPIO配置：PA7為TIM3_CH2復用輸出 ==================
    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_7;    // PA7對應TIM3_CH2
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP; // 復用推挽輸出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // ================== 時基配置：1MHz計數時鐘，100μs周期 ==================
    TIM_TimeBaseStructure.TIM_Period        = 99;         // 周期值（0-99，共100個計數周期）
    TIM_TimeBaseStructure.TIM_Prescaler     = 35;         // PCLK1=36MHz預分頻36倍（35+1）
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseStructure.TIM_CounterMode   = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

    // ================== PWM配置：50%占空比，PWM模式2 ==================
    TIM_OCInitStructure.TIM_OCMode       = TIM_OCMode_PWM2; // PWM模式2
    TIM_OCInitStructure.TIM_OutputState  = TIM_OutputState_Enable; // 使能輸出
    TIM_OCInitStructure.TIM_Pulse        = 49;         // 脈沖值（決定占空比）
    TIM_OCInitStructure.TIM_OCPolarity   = TIM_OCPolarity_Low; // 低電平有效
    TIM_OC2Init(TIM3, &TIM_OCInitStructure); // 初始化通道2

    // 使能預裝載和自動重裝載
    TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);
    TIM_ARRPreloadConfig(TIM3, ENABLE);

    // 啟動定時器
    TIM_Cmd(TIM3, ENABLE);
    TIM_CtrlPWMOutputs(TIM3, ENABLE); // 適用于高級定時器的輸出控制
}

?TIM3 通道 2 在 PA7 輸出 50% 占空比 PWM

?周期 100μs（計數周期 99），頻率 10kHz

?時基配置：PCLK1 (36MHz) 預分頻 36 得到 1MHz 計數時鐘

3.5 TIM_Tim9例程

此例程主要實現了 W55MH32 的定時器（TIM9）中斷測試以及 UART 串口通信功能，以下為其工作流程總結：

1. 初始化階段

延時函數初始化：調用delay_init()函數，對延時功能進行初始化。

UART 串口配置：借助UART_Configuration(115200)函數，把 USART1 的波特率設定為 115200，并完成 GPIO 引腳和 USART 的初始化工作。

獲取時鐘頻率：運用RCC_GetClocksFreq(&clocks)函數獲取系統時鐘頻率，然后通過printf()函數將系統時鐘、HCLK、PCLK1、PCLK2 以及 ADCCLK 的頻率信息打印出來。

2. 定時器配置階段

使能時鐘：開啟 TIM9 的時鐘。

定時器初始化：對定時器 TIM9 的周期、預分頻器、時鐘分割和計數模式等參數進行配置。

使能中斷：使能 TIM9 的更新中斷，并對 NVIC 中斷優先級進行設置。

啟動定時器：啟動 TIM9 定時器。

3. 主循環階段

主函數中的while (1)是一個無限循環，程序在此處持續等待定時器中斷的發生。

4.中斷處理階段

void TIM1_BRK_TIM9_IRQHandler(void)
{
    // 4.1 檢查更新中斷標志
    if (TIM_GetITStatus(TIM9, TIM_IT_Update) != RESET)
    {
        // 4.2 清除中斷標志
        TIM_ClearITPendingBit(TIM9, TIM_IT_Update);
        // 4.3 串口輸出中斷信息（打印函數名）
        printf("%sn", __FUNCTION__);
    }
}

當定時器 TIM9 產生更新中斷時，TIM1_BRK_TIM9_IRQHandler()函數會被調用。在該函數里，會先檢查中斷標志位，若標志位被置位，則清除該標志位，并通過printf()函數打印出當前函數名。

5.串口輸出階段

 // 5.1 單字符發送函數（阻塞式發送）
int SER_PutChar(int ch)
{
    while (!USART_GetFlagStatus(USART_TEST, USART_FLAG_TC)); // 等待發送完成
    USART_SendData(USART_TEST, (uint8_t)ch);
    return ch;
}

// 5.2 重定向fputc函數（支持printf）
int fputc(int c, FILE *f)
{
    if (c == 'n') // 自動添加回車符（適配串口終端）
    {
        SER_PutChar('r');
    }
    return SER_PutChar(c);
}

?SER_PutChar()函數：用于向 USART1 發送單個字符，會等待發送完成標志位被置位后再發送字符。

?fputc()函數：對標準庫的fputc()函數進行重定向，實現將字符輸出到 USART1。若遇到換行符n，會先發送回車符r，再發送換行符n。

該例程的核心功能是配置定時器 TIM9 使其按設定參數產生中斷，在中斷發生時通過串口輸出信息，同時利用串口輸出系統時鐘頻率等信息。

3.6 TIM_Touch例程

此例程的主要作用是實現觸摸檢測功能，并通過 LED 燈狀態的改變直觀地反饋觸摸事件，同時借助串口輸出相關調試信息，方便開發人員進行調試與監測。下面是具體功能的詳細介紹：

1.初始化階段

?系統初始化：調用delay_init()進行延時初始化

?串口配置：通過UART_Configuration(115200)配置 USART1 為 115200 波特率

?時鐘信息輸出：獲取并打印系統時鐘各頻率參數

?硬件初始化：調用LED_Init()初始化 LED 控制引腳，調用TPAD_Init(6)初始化觸摸檢測模塊

2.主循環階段

?觸摸檢測：通過TPAD_Scan(0)實時檢測觸摸事件檢測到觸摸時：打印 "Touch" 并翻轉 LED1 狀態

?LED0 周期性閃爍：通過計數器實現 150ms 周期（15×10ms）翻轉 LED0

?循環延時：每次循環執行 10ms 延時

3.硬件控制

 // LED初始化函數(根據開發板類型選擇不同引腳)
void LED_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

#ifdef PIN48_BOARD
    // 48腳開發板: LED0->PA7, LED1->PB0
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Out_PP;  // 推挽輸出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    GPIO_SetBits(GPIOA, GPIO_Pin_7);  // 初始狀態熄滅LED

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    GPIO_SetBits(GPIOB, GPIO_Pin_0);

#else
    // 64腳開發板: LED0->PC2, LED1->PC3
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_2 | GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC, &GPIO_InitStructure);
    GPIO_SetBits(GPIOC, GPIO_Pin_3 | GPIO_Pin_2);  // 初始狀態熄滅LED
#endif
}
// 觸摸檢測初始化(依賴tpad.h庫實現)
void TPAD_Init(u8 sysclk)
{
    // 實際代碼在tpad.c中實現，此處為函數聲明
    // 配置觸摸檢測相關GPIO和定時器
}

// 觸摸掃描函數(返回1表示檢測到觸摸)
u8 TPAD_Scan(u8 mode)
{
    // 實際代碼在tpad.c中實現，此處為函數聲明
    // mode=0: 單次觸發模式
    // mode=1: 連續觸發模式
}

?LED 控制：根據開發板類型（PIN48/PIN64）控制對應 GPIO 引腳

?觸摸檢測：通過 TPAD 模塊實現觸摸信號采集與處理（具體實現由 tpad 庫提供）

4.功能特點

?雙 LED 狀態控制：LED0 周期性閃爍，LED1 觸摸觸發翻轉

?串口調試支持：通過 printf 輸出系統信息和觸摸事件

?硬件無關性：通過條件編譯適應不同開發板（PIN48/PIN64）

2 下載驗證

2.1 TIM_InputCapture例程

程序下載到開發板運行后，串口會先輸出系統時鐘頻率信息與“TIM Input CaptureTest.”提示信息。之后，若PA7引腳有信號輸入，每當成功捕獲到一個完整高電平脈沖，串口就會輸出該高電平的持續時間（單位為微秒），并自動準備下一次捕獲。若信號頻率過高致計數器溢出，或信號電平異常，捕獲可能出現異常，需重新上電復位；若沒有信號輸入則無捕獲結果輸出。

2.2 TIM_OutPwm例程

該程序下載運行后，通過USART1（PA9/PA10）以115200波特率輸出系統時鐘信息："SYSCLK: 72.0Mhz, HCLK: 72.0Mhz, PCLK1: 36.0Mhz, PCLK2: 72.0Mhz, ADCCLK: 72.0Mhz"和"TIM Out Test."。PA7引腳持續輸出10kHz頻率、50%占空比的PWM信號（低電平有效），周期100μs。程序執行完畢后進入無限循環保持運行狀態，CPU空閑但PWM輸出持續。驗證時需用示波器觀察PA7波形，通過串口工具配置相同波特率查看打印信息，同時確保硬件連接正確（PA7接示波器、PA9接串口轉USB模塊）。

如果想查看PWM輸出的占空比，可以在循環里加這段代碼：

 uint16_t pwm_value = TIM_GetCapture2(TIM3);
float duty_cycle = (float)pwm_value / 99 * 100;
printf("PWM Duty Cycle: %.2f%%n", duty_cycle);
delay_ms(1000);

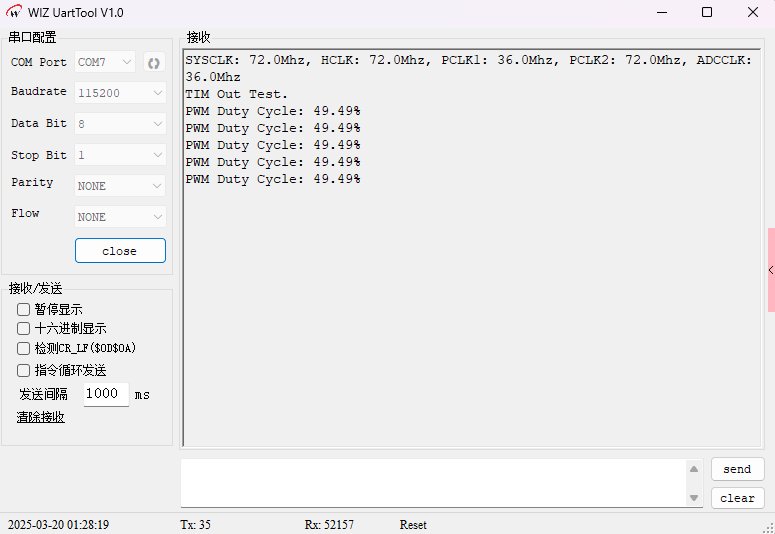

這樣可以打印出PWM的占空比：

2.3 TIM_Tim9例程

程序啟動后，先進行延時和串口初始化，輸出系統時鐘頻率信息與 “TIM Tim9 Base Test.” 提示，接著配置并啟動定時器 TIM9，隨后進入無限循環；當 TIM9 產生更新事件觸發中斷時，中斷服務函數會清除中斷標志并通過串口輸出自身函數名，之后繼續等待下一次中斷。

2.4 TIM_Touch例程

程序運行后，LED0以150ms周期閃爍，檢測到觸摸時LED1狀態翻轉并通過串口打印"Touch"，同時啟動時輸出系統時鐘頻率信息。
