在食品飲料加工領域,灌裝機作為關鍵設備,其定位精度與運動控制性能對于確保容器精確裝填及密封至關重要。這一性能的實現,主要歸功于伺服驅動器的高效動力輸出。
以某飲料加工生產線為例,其核心中控系統S7-1211PLC將伺服驅動器作為灌裝機的動力與控制核心。該系統通過精確調控電機的旋轉,以應對多樣化的控制信號,從而確保灌裝機在定位與運動控制方面既具有高精度,又能實現即時響應。

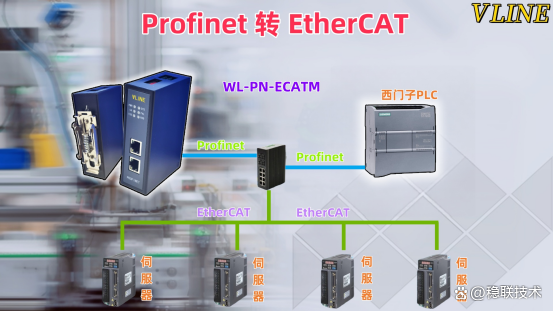

在本系統架構中,S7-1211可編程邏輯控制器(PLC-PROFINET)支持以太網通訊協議,伺服匯川IS650N-EtherCAT驅動器亦具備與之兼容的通訊協議。為構建PLC與伺服驅動器間的通訊鏈路,實現中央控制系統的電機旋轉精確控制與定位功能,本研究旨在確保灌裝機在定位及運動控制方面的精確度與實時性得到充分保障。
調試流程與性能驗證
通信測試步驟
物理層驗證
1,用萬用表測量PROFINET轉EtherCAT網關電纜的終端電阻
2,在PROFINET轉EtherCAT網關網絡中運行"鏈路測試",確認各節點信號強度
協議層調試

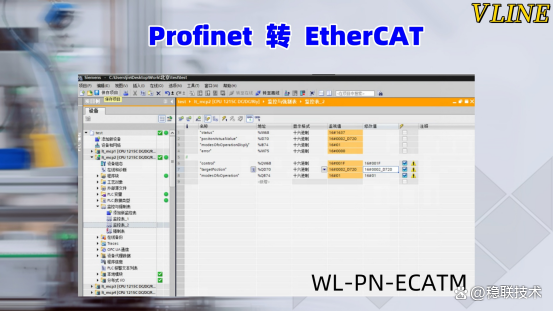

1,在TIA PROTAL中監控網關診斷緩沖區,確認無參數不匹配錯誤

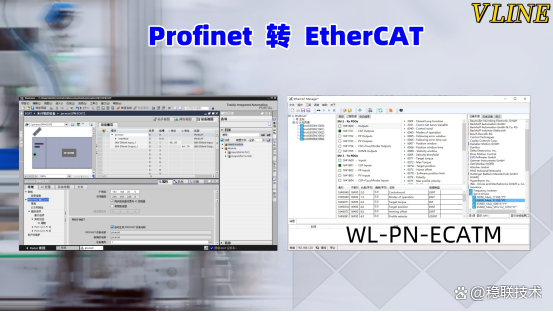

2,使用配屬軟件對PROFINET轉EtherCAT網關參數進行參數配置。
數據交互測試
1,通過PROFINET轉EtherCAT網關發送伺服使能命令(控制字PROFINET轉EtherCAT網關0x000F),觀察伺服驅動器狀態燈變化和網關燈的變化。
2,伺服器如有報錯,需要根據錯誤碼對通訊進行分析。
客戶選用穩聯技術公司所生產的PROFINET轉EtherCAT網關,將其作為本項目通信解決方案的核心技術手段。
綜上所述,本項目選用了穩聯技術公司提供的具備高穩定性與可靠性的PROFINET轉EtherCAT網關,以此作為達成通信目標的關鍵技術方案。借助該方案的實施,成功為多臺匯川IS650N伺服驅動器構建了經濟高效的PROFINET通信能力,進而達成了中控系統對電機轉動的精準控制與定位功能。該技術的應用有效提高了灌裝機的控制精度與響應速度,為飲料加工企業的生產效率和產品質量提供了有力保障。
-
