配置過程：

200SMART 做服務器

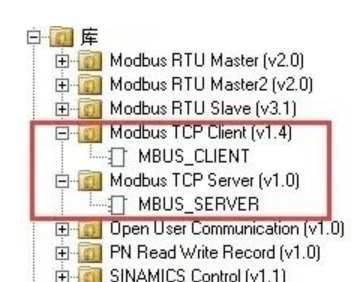

STEP7-Micro/WIN SMART 從V2.4版本開始，軟件中直接集成Modbus TCP庫指令，無需單獨安裝或者購買。安裝軟件后，Modbus TCP 指令位于STEP7-Micro/WIN SMART項目樹中“指令”文件夾的“庫”文件夾中。如圖1.Modbus TCP庫指令所示。指令分為客戶端和服務器兩種，我們這里需要使用服務器指令（Modbus TCP Server），具體操作如下：

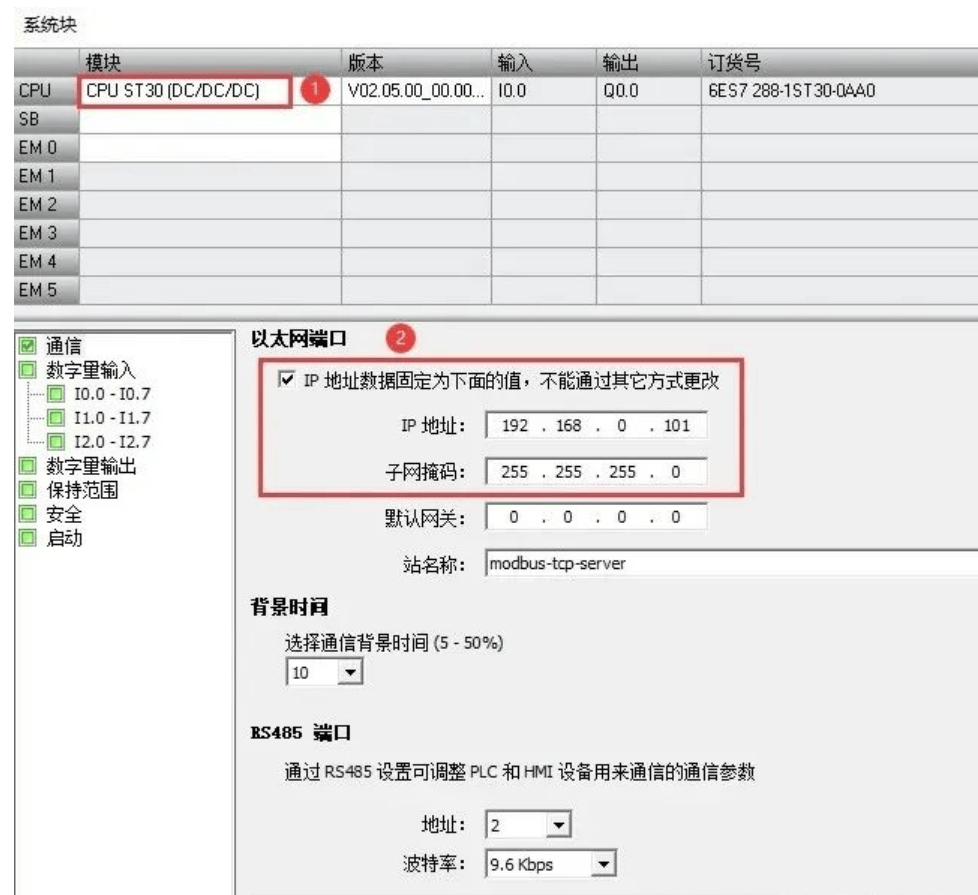

1、系統塊中設置服務器的IP地址，以確保IP地址設置無誤。此步驟為可選，如果確定IP地址設置無誤，可忽略此步驟。設置方法如圖2.所示。

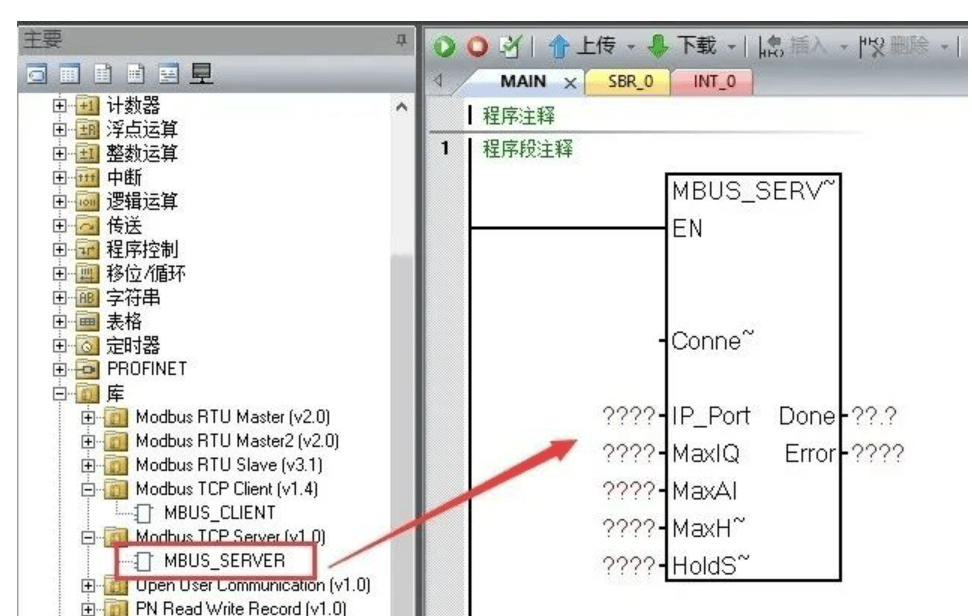

2、鼠標點擊MAIN 主程序的程序段1的編程區域，從庫文件夾下找到Modbus TCP 服務器指令MBUS_SERVER，鼠標雙擊，指令出現在程序段1中，操作如圖3.所示。

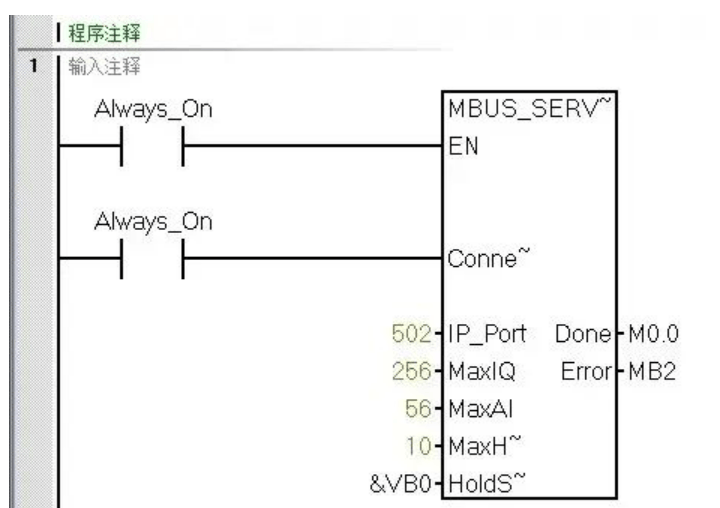

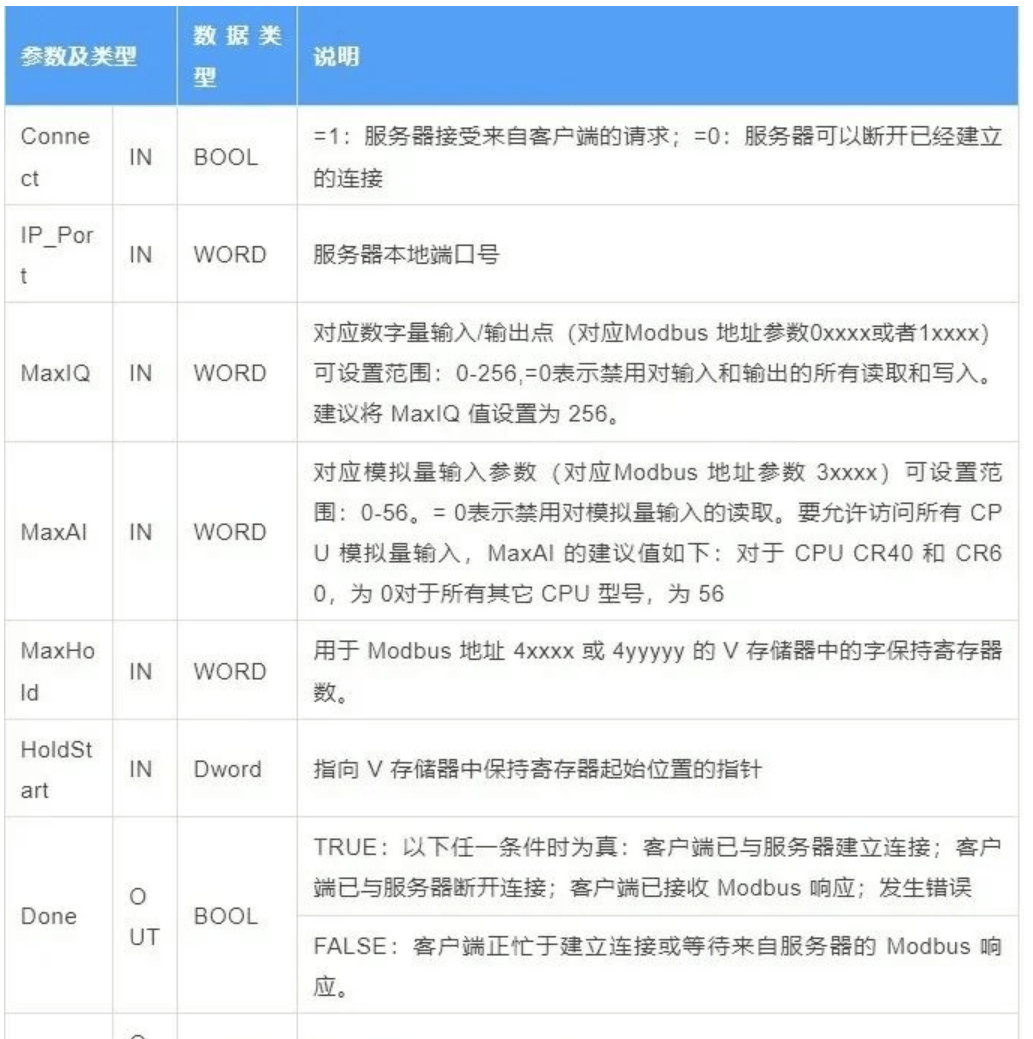

3、填寫服務器指令參數，如圖4.所示。

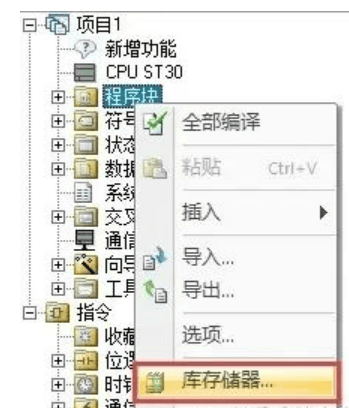

4、鼠標選中程序塊文件夾，單擊右鍵，下拉菜單中選擇庫存儲器，如圖5.所示。

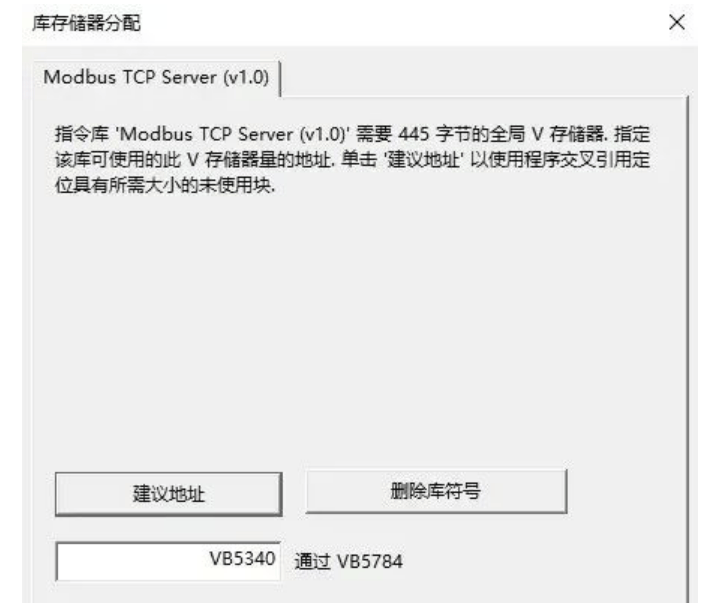

5、在庫存儲區分配對話框中手動輸入存儲區的起始地址。此實例為VB5340開始，以使指令庫可以正常工作。確保庫存儲區與程序中其他已使用的地址不沖突。使用建議地址無法確定是否有地址重疊，所以推薦手動輸入正確的庫存儲區首地址。如圖6.所示。

6、編譯項目，下載程序。至此PLC端工作完成。打開三菱PLC配置軟件。

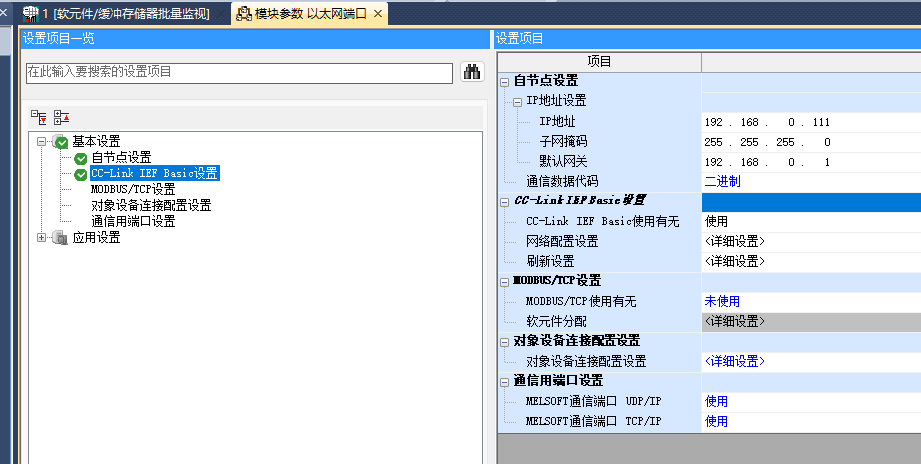

打開三菱PLC組態軟件GXWORK3設置CClinkIE一側的參數配置，首先設置PLC的IP地址

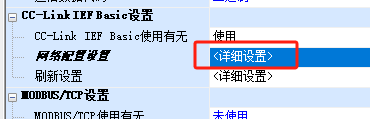

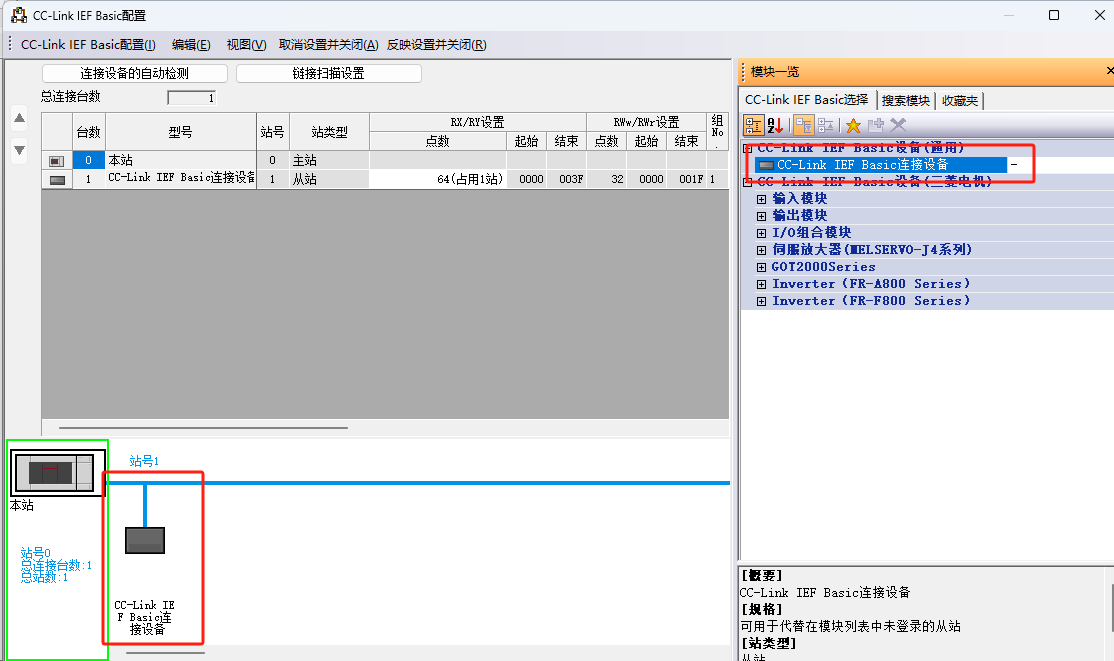

雙擊詳細設置進入CClinkIE配置

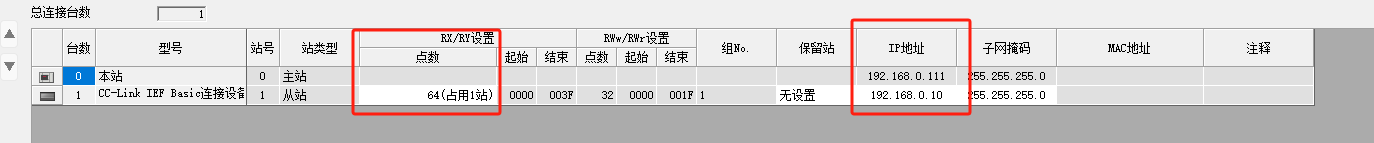

添加通用從站IP地址以及占用點數

設置好分配的軟元件，確認無誤后下載到PLC，并打開網關配置軟件。

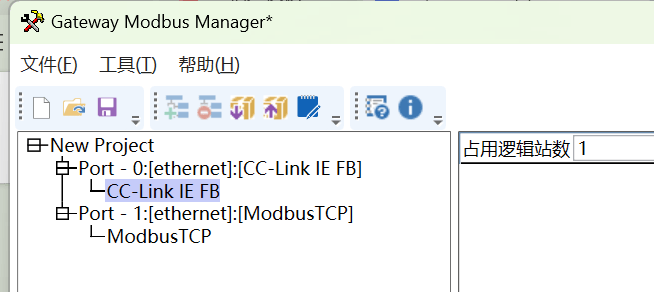

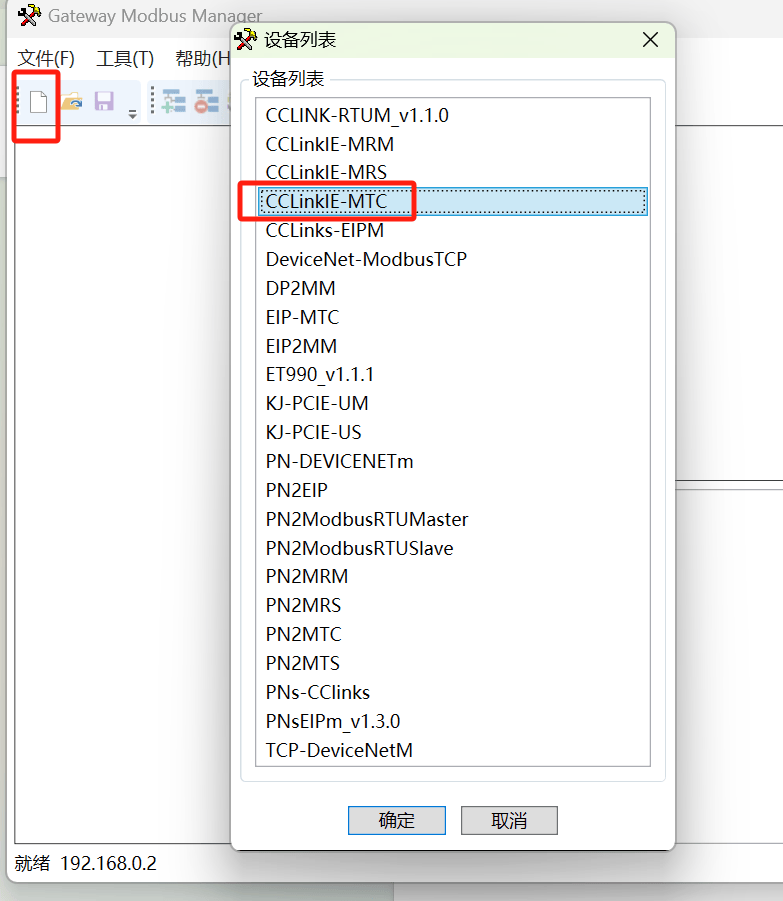

打開網關配置軟件“Gateway Configuration Studio”，新建項目選擇CCLinkIE-MTC

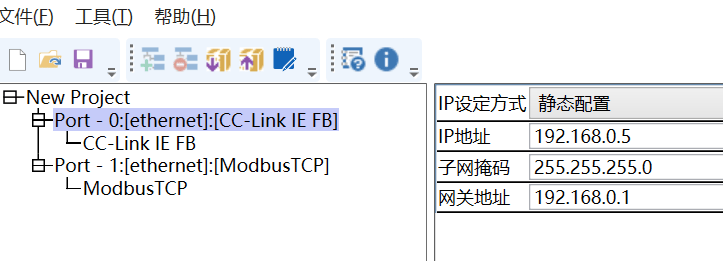

先設置CCLinkIE一側的參數，設置IP地址

設置網關的占用邏輯數

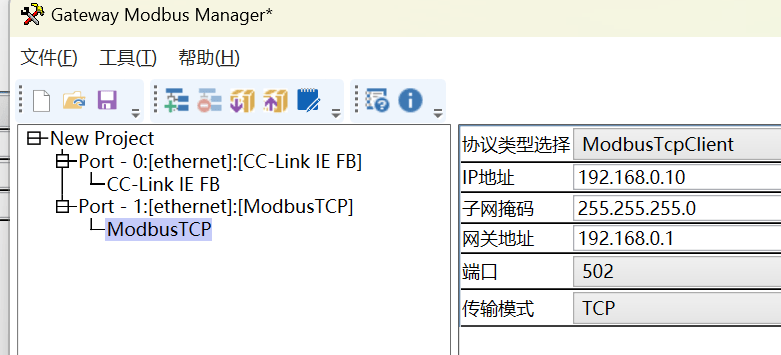

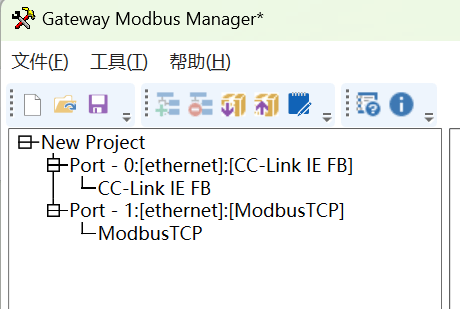

設置ModbusTCP參數。首先設置網關本身在ModbusTCP中的IP地址。

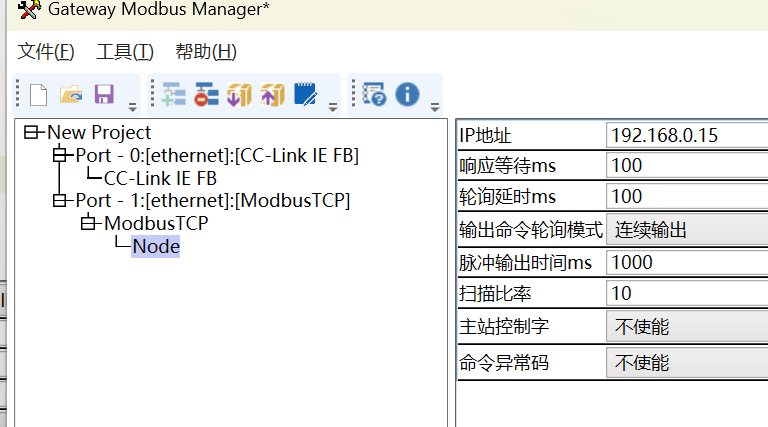

添加Node從站，填寫200PLC的IP地址

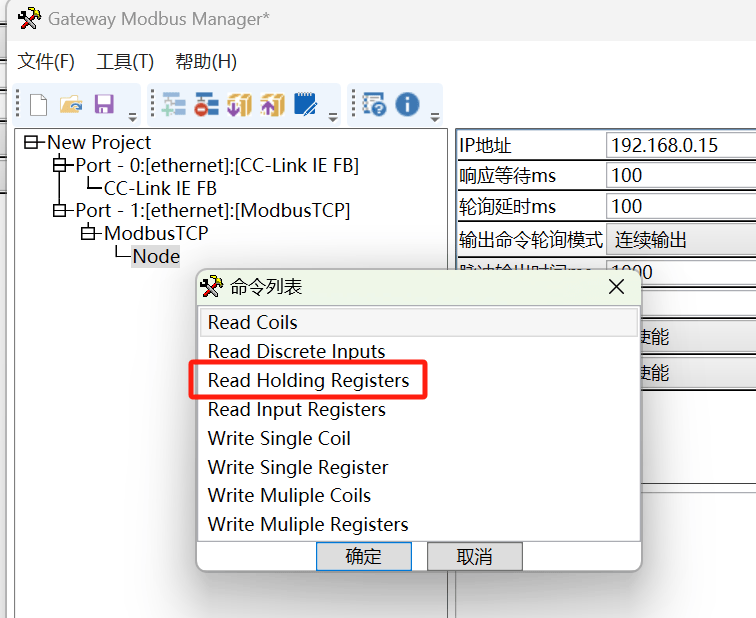

添加對應的功能碼，從圖上可知支持03/04功能碼

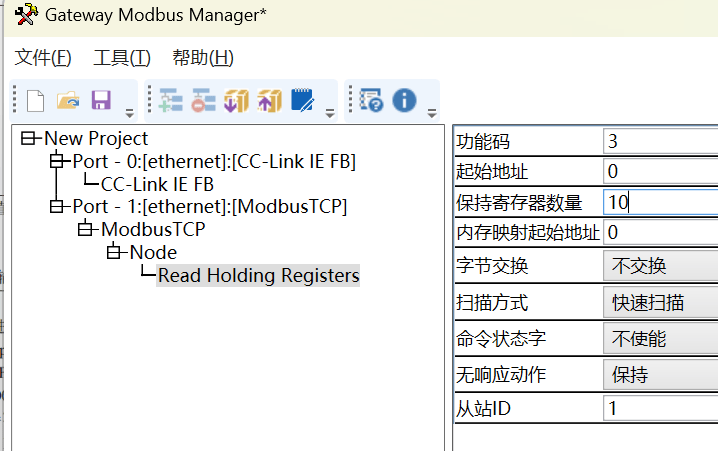

填寫讀取的寄存器地址與數據長度（寄存器數量）

確定好配置后將配置下載進網關，然后將所有設備上電，看指示燈正常后即可正常通訊。
