艾為深耕呼吸燈產品15余年，“艾為燈語”更在行業樹立燈效標桿。不僅推出了單RGB靜態氛圍燈驅動、多RGB動態氛圍燈驅動，提供藝術氣息十足的蒙賽爾呼吸燈效，集成艾為特色的awinic AudioSync音樂律動算法及對應的SoC產品，可實現聲音同步“音隨我動”、“彗星擺尾”、“流光溢彩”、具備情緒感知的多維炫彩燈效，已在多款車型量產。

"艾為燈語"系列目前累計產品型號超80款，廣泛賦能汽車、手機、智能音響、TV、路由器、PC、可穿戴設備、泛儲能裝置、電競設備、會議通信系統等應用場景，全球累計出貨量突破10億顆。合作客戶涵蓋國際一線品牌與國內行業領軍企業。

近期，“艾為燈語”家族再添新成員——集成Charge Pump 升壓與SRAM可編程智能燈效引擎的呼吸燈驅動芯片 AW21209，不僅為智能終端設備構建獨特高級的燈語交互體驗注入新動力，還能通過靈動燈效，在細微處傳遞氛圍感，有效提升用戶情緒價值。

AW21209FOR是一款高性能9路RGBLED驅動，集成1x/1.5x自適應chargePump升壓，供電可低至2.5V，有效解決電池低電壓場景下LED燈珠出現色偏和亮度異常的問題。該芯片集成96x16bit可編程SRAM，支持靈活的燈效指令集，配合3組獨立的燈效執行引擎,可靈活定制高端差異化動態燈效。

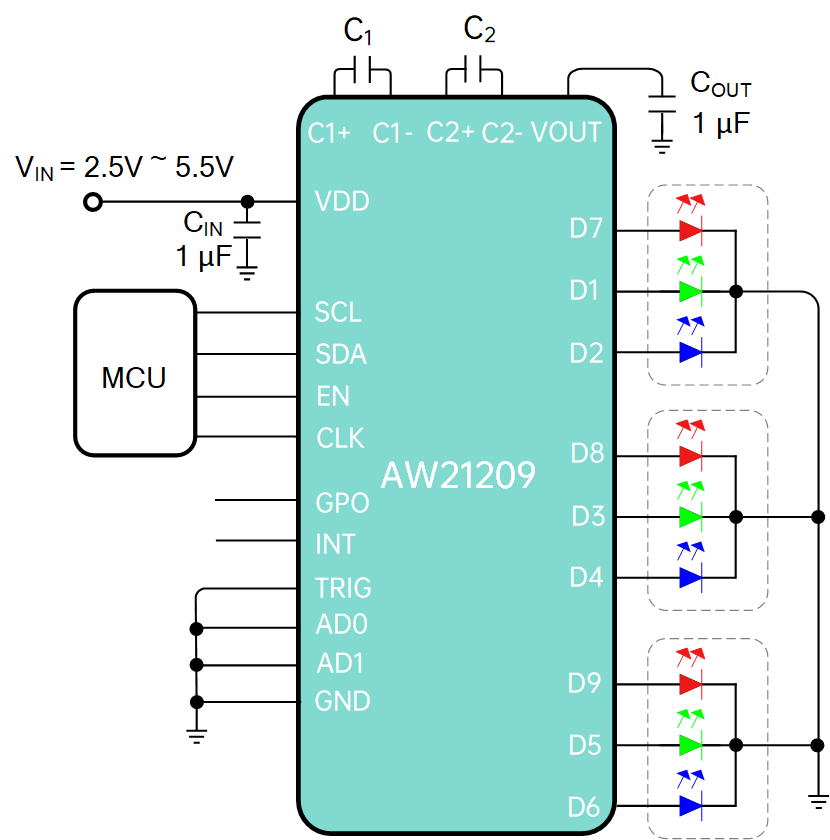

圖1 AW21209典型應用圖

產品亮點 1

適配低電壓電池供電的趨勢化需求

近年來，硅負極電池憑借能量密度較傳統石墨電池提升10%-30%的顯著優勢，成為手機等終端設備電池技術升級的重要方向。各品牌手機廠商紛紛推出搭載硅負極電池的機型，電池容量從 5000mAh 躍升至 7500mAh 以上，在大幅提升續航能力的同時，更助力終端設備實現輕薄化設計。據行業消息，iPhone17 也有望搭載硅負極電池，以解決長期以來備受用戶關注的續航短板問題。

隨著硅負極電池逐步成為行業趨勢，其獨特的技術特性也帶來新挑戰：該類電池放電截止電壓低至 2.5V，在此電壓下 RGB LED 會出現顏色偏移或亮度異常等問題，這對LED 驅動芯片的工作電壓適配性提出了更高要求。

在硅負極高能量密度電池備受行業青睞的當下，磷酸鐵鋰電池雖能量密度相對較低，卻憑借高安全性、長循環壽命、低成本三大核心優勢，在新能源汽車、電動工具、手持設備、電子煙等多元場景中占據重要地位。

單節磷酸鐵鋰電池標稱電壓為3.2~3.6V，但其放電截止電壓可低至 2.5V—— 這一數值通常低于藍色、白色LED燈珠的導通電壓（VF），會導致LED出現亮度偏暗、顏色異常等問題。

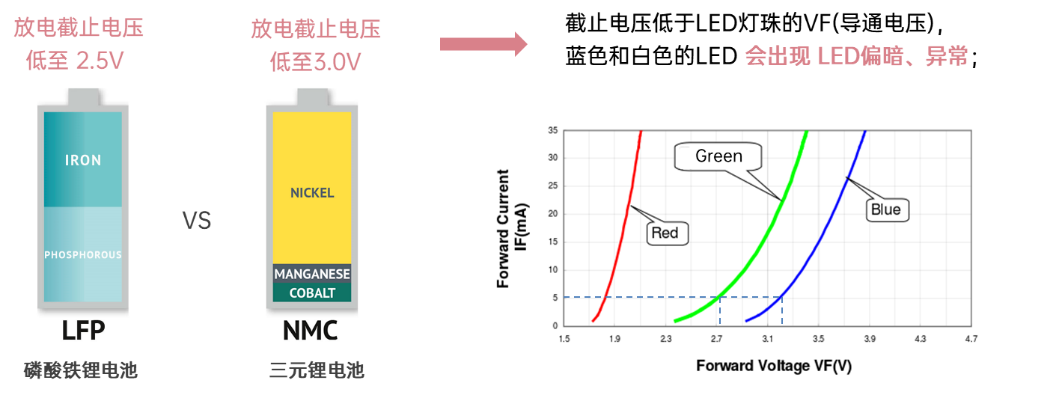

圖2 放電截止電壓低于LED燈珠VF電壓

AW21209精準解決上述痛點，為低電壓電池場景提供專業的LED驅動解決方案，無需額外Boost升壓芯片給LED供電，簡化電路設計并降低成本。AW21209 支持1x/1.5x 自適應Charge Pump升壓，支持2.5V~5.5V寬幅輸入電壓范圍（AW21309 可支持2.3V~5.5V更低電壓輸入），智能適配磷酸鐵鋰電池、硅負極電池等低電壓場景。

產品亮點 2

內置智能燈效引擎，降低CPU負荷

手機等智能終端設備在持續追求極致性能，這要求CPU集中資源處理高優先級任務，如提升電競游戲的畫質渲染、幀率穩定性、立體音效、觸覺反饋等核心體檢環節。

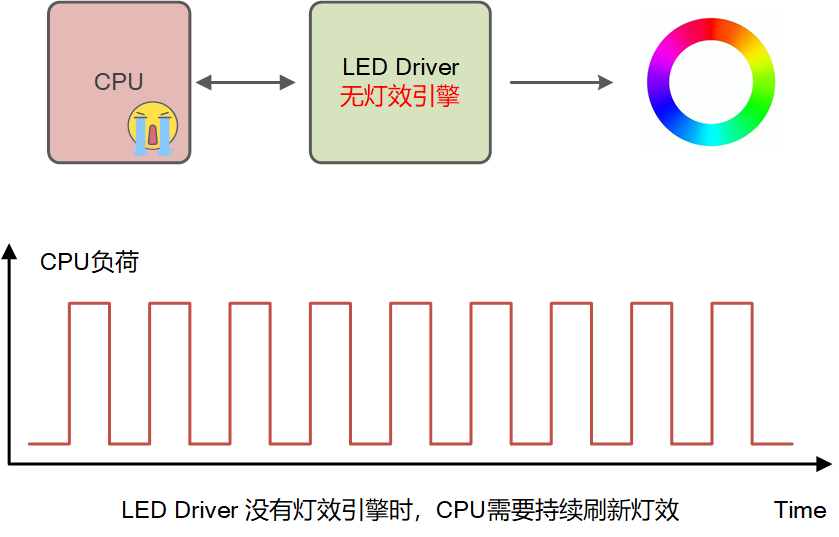

傳統的LED Driver因缺乏SRAM可編程燈效引擎，實現實時的動態互動燈效時需要過度依賴主控CPU持續刷新RGB配置參數。這一模式不僅顯著增加 CPU 運行負荷，導致高優先級任務執行效率下降，還會增加系統整體功耗；同時受限于數據傳輸延遲，LED 燈效呈現往往難以達到細膩平滑的視覺效果。

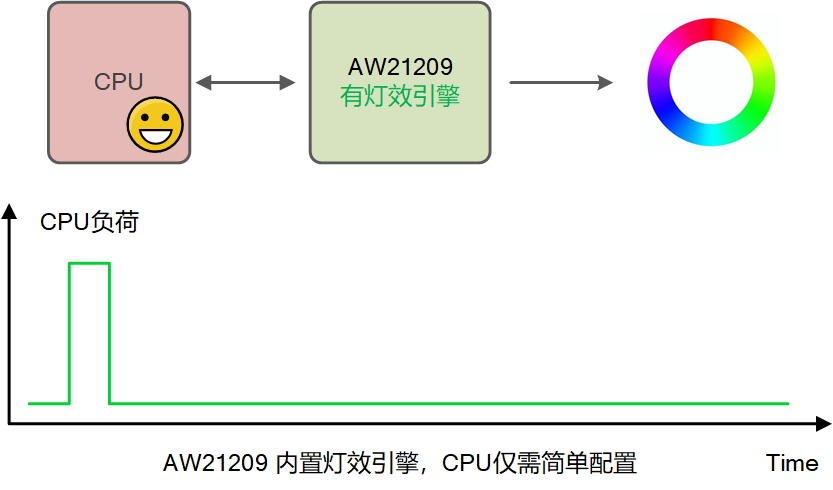

AW21209FOR 直擊 CPU 刷燈效負荷過重的行業痛點，通過硬件級燈效處理架構實現技術突破：芯片內置3 組獨立燈效執行引擎，支持包含 ramp（漸變）、wait（等待）、loop（循環）、trig（觸發）等全場景燈效指令集，并集成96×16bit SRAM 存儲單元，可預存 96 條燈效執行指令。這一設計使芯片能夠自主刷新動態燈效，不僅釋放 CPU 算力專注高優先級任務，更支持靈活定制高端個性化燈效，助力客戶品牌構建差異化燈語標識。

進階型號AW21309FOR進一步升級硬件配置，將SRAM 容量提升至128×16bit，憑借更強的指令存儲與智能執行能力，為用戶提供更豐富的燈效設計自由度，賦能客戶品牌打造層次、風格更鮮明的燈語交互體驗。

AW21209FOR關鍵特性

9路可編程恒流源輸出

- 共陰極高邊恒流架構

- 各路恒流可達25.5mA

- 各路恒流256級可調(100uA/Step)

- 各路支持4096級PWM細膩調光

- 支持指數調光，更符合人眼感知特性

自適應1×/1.5×Charge Pump

- 2.5V~5.5V寬幅供電，適配電池低電壓場景

- 效率高達94%，降低系統熱損耗

- 集成過流與短路保護，提升可靠性

3個獨立的燈效執行引擎

- 96x16bit可編程SRAM，預存96條燈效指令

- 全場景指令集：ramp（漸變）、wait（等待）、trig（觸發）等

- TRIG 引腳拉低可觸發預設燈效，支持實時互動

- 超低功耗

- 待機功耗低至300nA，延長設備續航

- 自動省功耗模式,電流低至8μA

1MHz I2C接口

- 支持1.2V/1.8V/3.3V/5.5V多通訊電平

- 通過AD1/AD2可拓展I2C地址

工作溫度范圍-40~105℃

小封裝&大封裝，匹配不同場景需求

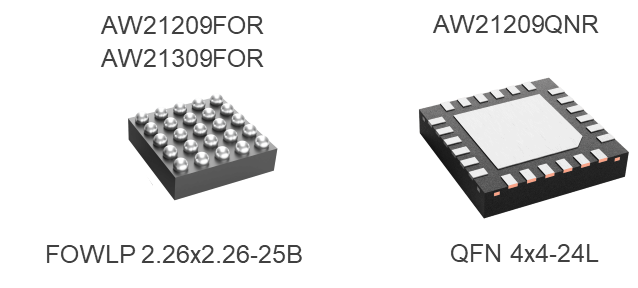

圖3 封裝信息

Charge-Pump系列選型表
