Analog Devices MAX77840 3.15A開關模式充電器包括一個ModelGauge? m5電量計，集成了用于鋰離子電池的USB BC1.2檢測功能和一個SAFEOUT LDO。該充電器集成了所有開關，工作開關頻率為4MHz或2MHz（可設定），支持選擇小型外部元件或實現低散熱。MAX77840非常適合用于移動銷售點設備、便攜式醫療電子設備或其他手持設備。它包含USB BC1.2檢測功能，以識別通用USB適配器并自動設置輸入電流限制。Analog Devices MAX77840可提供高達1.5A OTG電流和專有MAXOTG保護功能，從而限制OTG輸出電流，以防止系統電壓在重OTG負載下發生故障。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX77840 3.15A開關模式充電器數據手冊.pdf

ModelGauge m5可提供精確的電池電量監測，能夠在待機或睡眠模式下以極低的電池電流（25μA，典型值）運行，從而延長電池壽命。ModelGauge m5和充電器之間的交互在單個IC中為最終用戶提供卓越的充電體驗。MAX77840內置運輸模式，可在器件不使用時最大限度地減少電池消耗。MAX77840具有兼容I^2^C 3.0的串行接口，采用3.87 mm x 3.96mm、9 x 9焊球陣列晶圓級封裝 (WLP) ，間距為0.4mm。

特性

• 單輸入開關模式充電器
• 高達16V保護
  • 輸入工作電壓高達13.4V
  • 高達4.0A輸入電流限制，具有自適應輸入電流限制 (AICL) 功能
  • 高達3.15A電池充電電流限制
  • CC、CV和芯片溫度控制
  • 小型電感器（0.47μH或1μH封裝）
  • 高效率
• 支持USB-OTG反向升壓，高達1.5A電流限制（可編程）
• 集成電池真斷開FET
  • RDS(ON) = 12.8mΩ
  • 額定電流高達9A RMS ，放電電流限制（可編程，默認4.5A）
• 適配器類型監測
  • 用于USB端口、USB DCP和USB HVDCP的D+/D-檢測
  • 符合BC 1.2標準
• ModelGauge m5電池電量計
  • ±1% SOC精確度，無校準周期，非常低的IQ
  • 電池耗盡和電池充滿時間預測
• 一個SafeOut LDO
• 控制功能
  • 內置ONKEY按鍵清除功能的運輸模式
  • 帶ONKEY的真正硬件復位
• I^2^C 3.0兼容接口，帶中斷輸出
• 3.87mm x 3.96mm, 9 x 9陣列WLP封裝，具有0.4mm腳距

應用

• 工業電腦
• 便攜式醫療設備
• 移動銷售點設備
• 無線揚聲器
• 電子煙
• 智能家居自動化、傳感器
• 物聯網 (IoT)

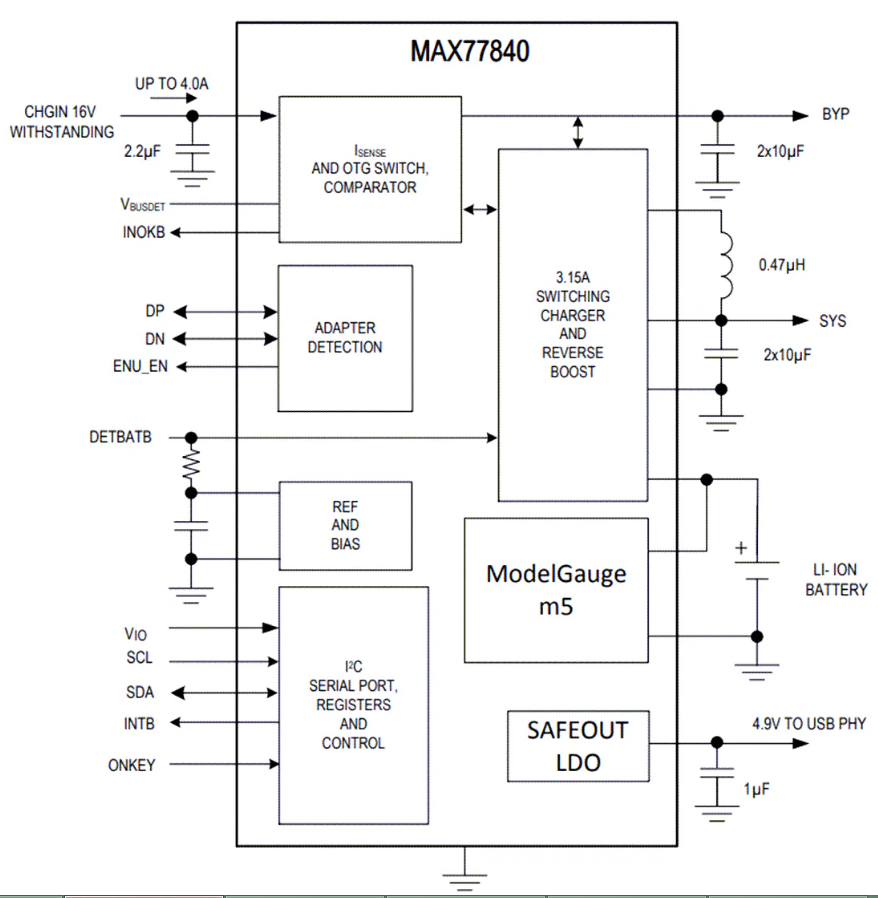

簡化框圖
