Analog Devices MAX77540雙相降壓轉換器是一款高效率降壓轉換器，具有兩個3A開關相位。它采用自適應COT（恒定導通時間）電流模式控制架構，兩個3A開關相位可配置為一個（2μ、6A）或兩個（1μ、3A）輸出。該器件具有寬輸入電壓范圍，可直接從3節鋰離子電池、USB PD和12VDC電源軌轉換出1V以下輸出。輸出電壓通過電阻器預設，并可通過I^2^C兼容接口進一步調節。Analog Devices MAX77540具有94%的峰值效率、低靜態電流和緊湊的解決方案尺寸，非常適合用于電池供電的空間受限設備。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX77540雙相降壓轉換器數據手冊.pdf

可編程開關頻率、頻率跟蹤、擴頻和超聲波模式可輕松實現噪聲敏感應用的系統優化。專用EN、POK和FPWMB引腳提供直接硬件控制選項，而更多可編程選項，如軟啟動/停止和斜坡上升/降壓擺率，則通過I^2^C實現。借助各種內置保護功能，可確保在異常工作條件下安全運行。

特性

• 輸入電壓范圍：4V至16V
• 輸出電壓范圍：0.5V至5.2V
• 默認可配置電阻器VOUT
• 兩個3A降壓 (1μ) 或一個6A降壓 (2μ)
• ±0.5% VOUT 精度（25°C時默認V OUT ）
• 94%峰值效率（7.6V IN 、3.3V OUT 、1MHz）
• 自動跳躍/PWM和低功耗模式
• 最大占空比壓差操作：98%
• 可編程軟啟動/停止和斜坡上升/下降轉換率
• 預偏置啟動和有源輸出放電
• 可編程電感器峰值電流限制
• 標稱開關頻率：0.5/1.0/1.6MHz
• 擴頻調制
• 內部/外部頻率跟蹤
• 超聲波模式
• 專用EN、POK和FPWM引腳
• 欠壓閉鎖 (UVLO)、熱關斷和短路保護
• 高速I^2^C I/F，具有3從器件地址選項
• 30-WLP (2.51mm x 2.31mm) 和24-FC2QFN (3mm x 3mm) 封裝
• 整體解決方案尺寸：小于55mm^2^

應用

• 2/3節鋰離子和USB-C?供電系統
• 微處理器、現場可編程門陣列 (FPGA)、數字信號處理器 (DSP) 和特定應用集成電路 (ASIC)
• 音頻和視頻設備
• 網絡和PCIe?/廉價磁盤冗余陣列 (RAID) 卡

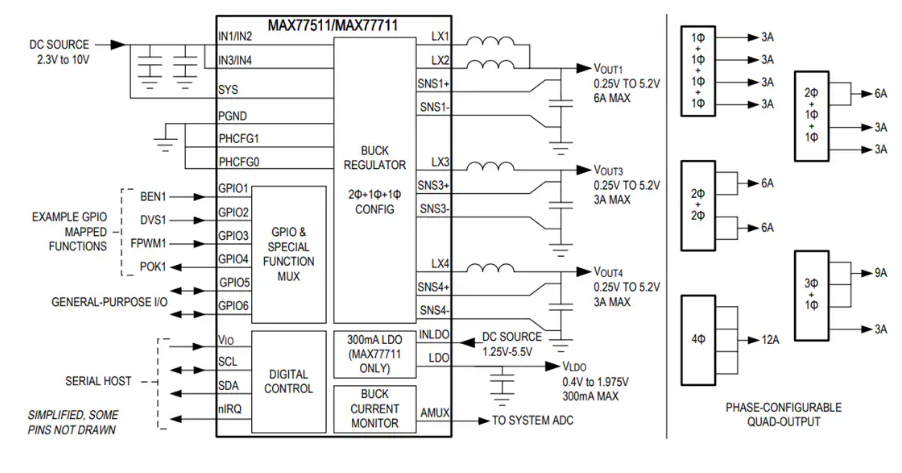

功能框圖
