TPS51313 是一款易于使用、完全集成的同步降壓轉換器，適用于低 電壓負載點應用。它旨在滿足 NVIDIA OpenVreg Type 0 規格， 包括封裝和封裝要求。它支持 3A（最大）的直流輸出電流 輸出電壓范圍為 0.6 V 至 3.3 V。D-CAP2 模式自適應 / 具有 1MHz 開關頻率的恒定導通時間控制，在設計時可實現較小的占用空間 使用全陶瓷輸出電容器，并提供較少的外部元件數量。該設備還 具有輕負載條件下的自動跳躍功能、預偏置啟動和內部固定 軟啟動時間。當器件被禁用時，輸出電容器通過內部放電 電阻器。TPS51313 采用 3 mm x 3 mm、10 引腳 DRC 封裝 （符合綠色 RoHS 標準且不含鉛），額定溫度范圍為 –10°C 至 85°C。
*附件：tps51313.pdf

特性

• 輸入電壓 VIN 范圍：3.1 V 至 5.5 V
• 偏置電壓 VCC 范圍：3.1 V 至 5.5 V
• 輸出電壓范圍：0.6 V 至 3.3 V
• 0.6V、1% 電壓基準精度
• 開關頻率：1 MHz
• 無需外部補償
• 固定電壓伺服軟啟動功能
• 熱關斷

參數

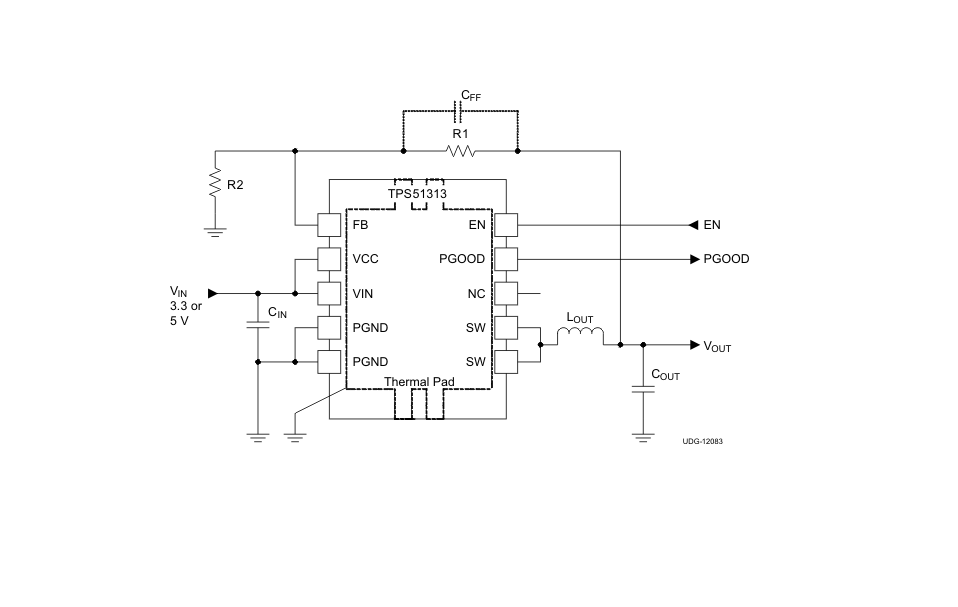

方框圖

1. 產品概述

• ?產品名稱?：TPS51313
• ?類型?：5V或3.3V輸入，3A輸出，全集成同步降壓轉換器
• ?特點?：符合NVIDIA? OpenVreg Type 0規格，易于使用，D-CAP2?模式，低外部元件數量

2. 主要特性

• ?輸入電壓范圍?：3.1V至5.5V
• ?輸出電壓范圍?：0.6V至3.3V
• ?輸出電流?：3A（最大）
• ?開關頻率?：1MHz
• ?封裝?：3mm x 3mm，10引腳DRC（綠色，RoHS合規，無鉛）
• ?工作溫度范圍?：-10°C至85°C

3. 功能特點

• ?D-CAP2?模式?：自適應恒定導通時間控制，支持全陶瓷輸出電容
• ?無外部補償?：內部補償設計簡化了電路設計
• ?固定電壓伺服軟啟動?：預偏置啟動，具有固定的內部軟啟動時間
• ?自動跳脈沖功能?：輕載時提高效率
• ? 過壓保護（OVP） ?、欠壓保護（UVP）、過流保護（OCP）和過熱保護（OTP）
• ?電源良好（PGOOD）輸出?：通過外部上拉電阻實現

4. 電氣特性

• ?電壓參考精度?：0.6V，±1%
• ?軟啟動時間?：約300μs（VFB從0V上升至0.6V）
• ?PGOOD高延遲時間?：1.3ms
• ?過流保護閾值?：4.8A
• ? 輸入電壓欠壓鎖定（UVLO） ?：VIN和VCC的UVLO閾值分別為2.6V至2.8V（關斷）和2.85V至3.05V（喚醒）

5. 熱性能

• ? 結到環境熱阻（θJA） ?：42.4°C/W

6. 應用領域

• 離散圖形PCIe? PEX軌道
• 低電壓點負載（POL）軌道
• 需要高效率、緊湊設計的電子設備

7. 設計考慮

• ?輸出電壓設置?：通過外部電阻分壓器設置
• ?電感選擇?：根據輸出電流、紋波電流和輸入輸出電壓選擇
• ?輸出電容?：根據瞬態響應和穩定性要求選擇
• ?布局?：遵循特定的布局指南，確保穩定的電源操作

8. 封裝與尺寸

• ?DRC封裝?：3mm x 3mm，10引腳

9. 設計工具與支持

• 提供參考設計示例和詳細的設計步驟
• 支持TI的WEBENCH?設計軟件
• 提供社區資源和技術支持

10. 總結

TPS51313是一款高性能、全集成的同步降壓轉換器，專為低電壓點負載應用設計。其D-CAP2?模式、無外部補償設計、自動跳脈沖功能以及全面的保護特性，使得該轉換器在需要高效率、緊湊設計的電子設備中具有廣泛的應用前景。文件提供了詳細的產品規格、設計考慮、布局指南以及封裝信息，并附帶了參考設計示例和設計工具支持。
